描述
产品详情
・型号：TB820‑2V2（物料号 3BSE013209R1）・品牌：ABB・系列：S800L 分布式 I/O 系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 物料编号 | 3BSE013209R1 |
| 硬件形态 | 底座内置 PCB 子板，必须装入 TB820‑2V2 外壳底座 |
| 适配对象 | S800L 系列 I/O 模块，不可单独上机运行 |
| 供电输入 | DC24V，取自 S800 底座背板 |
| 功能 | 信号通路转接、现场回路供电分配 |
| 防护等级 | IP20（整套底座外壳） |
| 工作环境温度 | 0℃~+55℃，垂直安装需降额，以原厂手册为准 |
| 存储温度 | -40℃~+70℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 静电特性 | 对静电敏感，拆装必须佩戴防静电手环 |
| 生命周期 | 原厂停产，Last‑time‑buy 已关闭，无全新原厂期货 |
| 故障高发点 | 板载电解电容、接插件氧化腐蚀 |
产品介绍

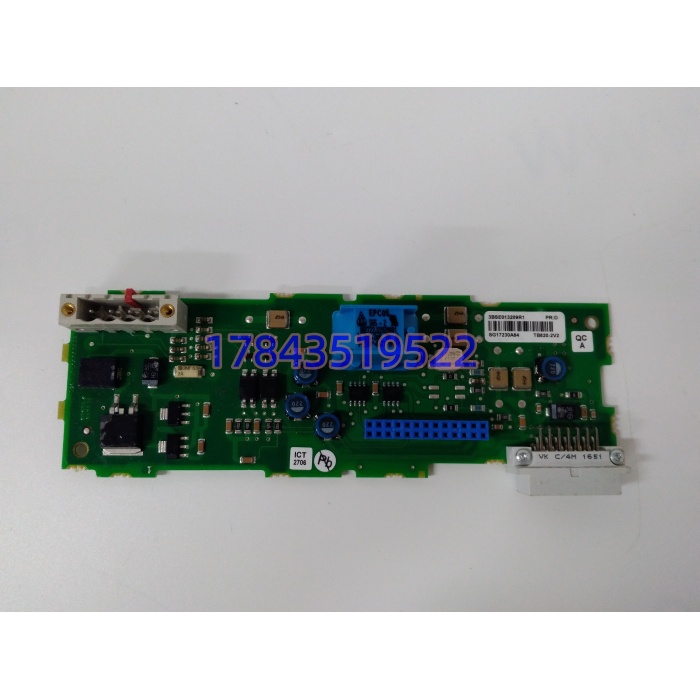

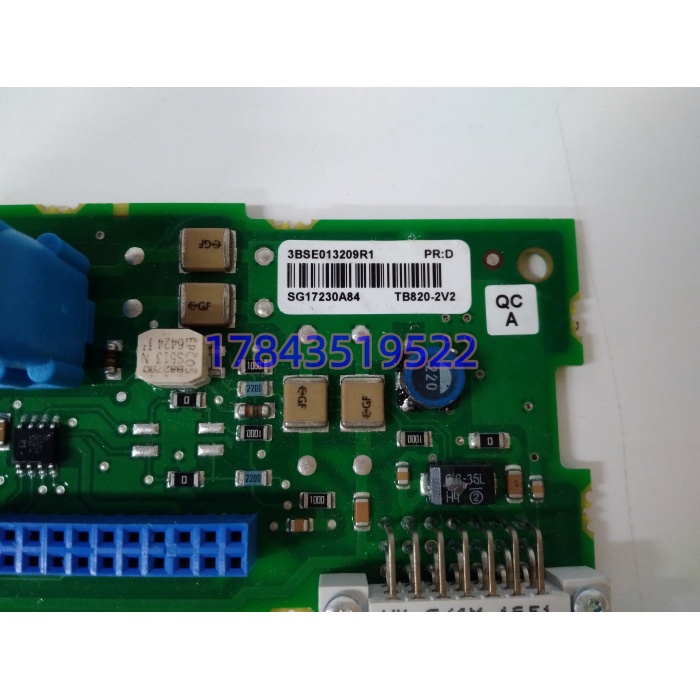

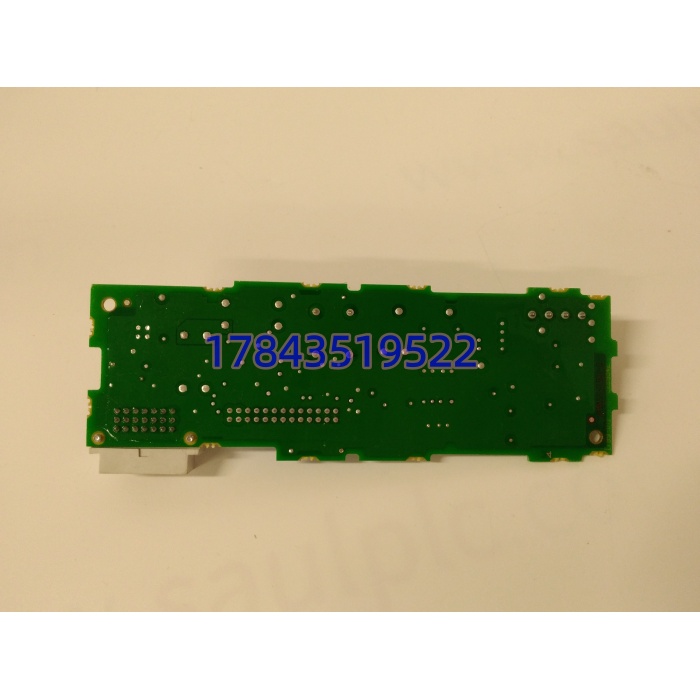

TB820‑2V2（3BSE013209R1）是 S800L 端子底座内部核心 PCB 子板，整套底座外壳、接线端子配合这块子板一起工作，负责把 I/O 模块信号连通至现场接线。大量配套在 ABB800xA DCS 系统，用在化工、电厂的远程 I/O 机柜。
坦白讲，这块板不能单独使用，缺少外壳、端子就无法现场投运。很多现场故障不是 I/O 功能模块损坏，而是这块内层子板电容老化、接插件氧化，造成通道时断时续。在用设备服役大多超过 12 年，不要拿外观相似的 TB820V2（3BSE013208R1）直接替代，两者硬件定义不一样。
应用场景与行业案例
痛点切入：我在现场遇到过，机柜内部温度偏高、空气潮湿，这块内层子板电容老化，出现随机通道断线。故障属于偶发，查回路、查外部接线都找不到问题，很容易误判上层 I/O 模块损坏。整套 DCS 没有改造预算，只能采购同型号子板备件。
典型场景：
- 化工装置 DCS 远程 I/O 机柜：S800L 站大量部署，子板故障会造成工艺测点丢失。
- 火电厂辅控系统：锅炉、化水车间 S800L I/O 站，停机检修窗口短。
- 造纸厂过程控制系统：存量 800xA 系统，优先备件替换，规避整套硬件改造。
- 油气处理装置：远程 I/O 机柜，现场不允许改动原有硬件架构。
真实案例：某化工厂 DCS 系统，S800L I/O 站部分模拟量测点随机跳变，反复更换上层 AI 模块故障依旧。拆开底座检查，发现 TB820‑2V2 内层子板电容轻微鼓包。采购拆机完好的 3BSE013209R1 子板，静电防护下完成更换，全部测点恢复稳定。事后库房留存备件，大修期间对全部同型号底座做目视检查。
