ABB 3BSE008572R1（型号 TU838）是 ABB S800 I/O 系统的扩展型端子单元（Extended MTU），专为 AC800M 与 800xA DCS 平台设计，用于现场传感器、执行器与 I/O 模块的信号转接及供电分配。
该端子单元集成2×4 路熔断式传感器供电输出、16 路信号端子、2×4 路返回端子及电源正负极端子，支持水平安装，具备过流保护与信号隔离能力，适用于 50V DC 以下工业信号回路，广泛应用于电力、石化、水处理等流程工业场景。

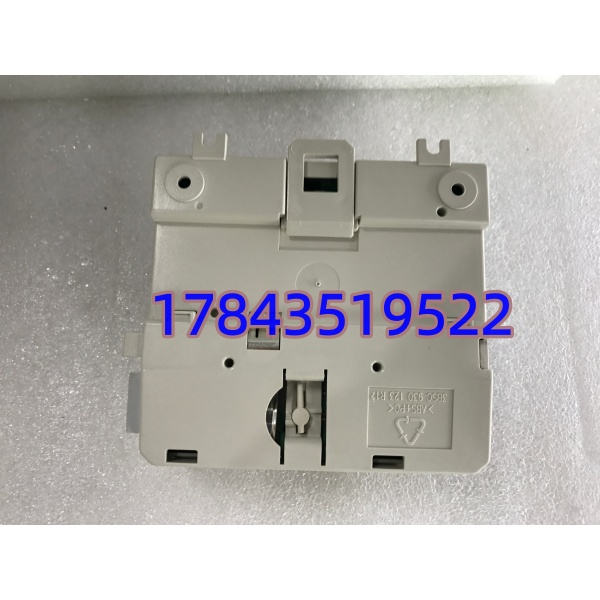

ABB 3BSE008572R1
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 3BSE008572R1 (TU838) |
| 系统适配 | ABB S800 I/O，AC800M/800xA DCS |
| 供电输出 | 2×4 路熔断式传感器供电 |
| 信号端子 | 16 路信号 + 2×4 路返回端子 |
| 电源端子 | 2×2 L+，2×2 L- |
| 额定电压 | ≤50V DC |
| 安装方式 | 水平 DIN 导轨安装 |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20 |
| 尺寸 (宽 × 高 × 深) | 约 180×100×45 mm |
| 重量 | 约 1.5 kg |
| 认证 | CE, UL, CSA, EAC |

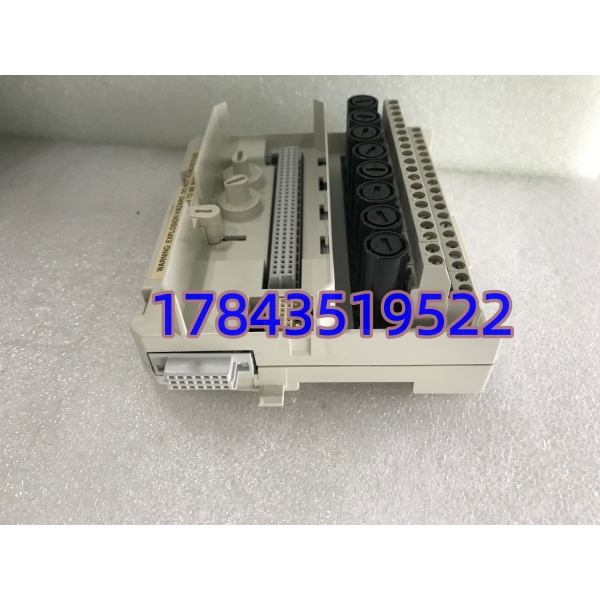

ABB 3BSE008572R1
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一:
- 通知生产部门停机计划
- 断开控制系统电源（含 UPS）
- 等待 5 分钟，确保电容放电
工具准备:
- 防静电手环、十字螺丝刀 (PH1)、万用表
- 标签纸、记号笔、手机（拍照记录配置）
备份工作:
- 导出当前 I/O 配置至 U 盘 + 云端
- 拍照记录现有接线端子、传感器编号
阶段二：拆卸旧端子单元（15 分钟）
- 断开所有现场传感器线缆与电源接线，逐端标记标签
- 松开 DIN 导轨固定卡扣，水平拉出端子单元
- 检查导轨与背板，无变形、无氧化

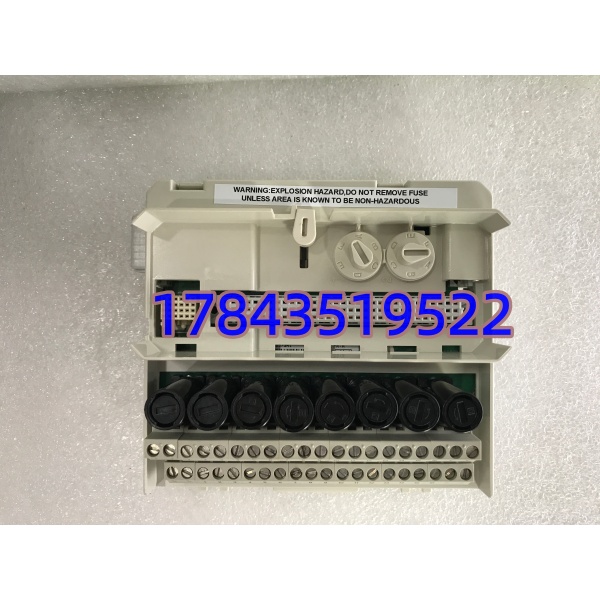

ABB 3BSE008572R1
常见问题解答 (FAQ)
Q1: TU838 和普通端子单元有什么区别？A: TU838 是扩展型端子单元，相比普通型号：
- 多了2×4 路熔断传感器供电，无需额外电源模块
- 端子数量更多（16 路信号 + 返回端子），适配高密度 I/O
- 水平安装设计，节省机柜空间适合需集中供电、多传感器的复杂 I/O 站点。
Q2: 适配哪些 I/O 模块？A: 适配 ABB S800 系列多数 I/O 模块，包括：
- AI801/AI810 模拟量输入
- AO801/AO810 模拟量输出
- DI801/DI810 开关量输入
- DO801/DO810 开关量输出替换前需核对模块端子定义，确保兼容。
Q3: 熔断保险丝规格是多少？A: 内置500mA/250V熔断保险丝，每路供电独立保护，短路时自动熔断，保护传感器与模块。更换时需断电，使用同规格保险丝。
Q4: 质保期多久？售后如何处理？A: 全新原装提供 12 个月质保（自发货日起）。质保范围为非人为损坏的硬件故障与出厂功能缺陷；人为损坏（静电击穿、进水、接错电压）、超规格使用不在质保内。售后流程：联系我们描述故障（附照片 / 视频）→远程协助诊断→确认故障后按质保政策处理。
Q5: 适合哪些场景使用？A: 适用于50V DC 以下工业信号回路：
- 电力：火电 / 水电 DCS 系统 I/O 端子转接
- 石化：流程传感器（温度、压力、液位）供电与信号
- 水处理：模拟量 / 开关量信号集中转接
