描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 输出通道 | 8 路模拟量输出 |
| 输出信号 | 4-20 mA |
| 负载能力 | 最大 500 Ω |
| 隔离方式 | 通道组隔离，组间相互独立 |
| 分辨率 | 12 位 |
| 供电电压 | 24V DC |
| 功耗 | 最大 4 W |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -20 ℃ ~ +70 ℃ |
| 防护等级 | IP20 |
| 总线协议 | Profibus DP |
| 外形尺寸 | 标准 S800 I/O 模块尺寸 |
产品深度介绍

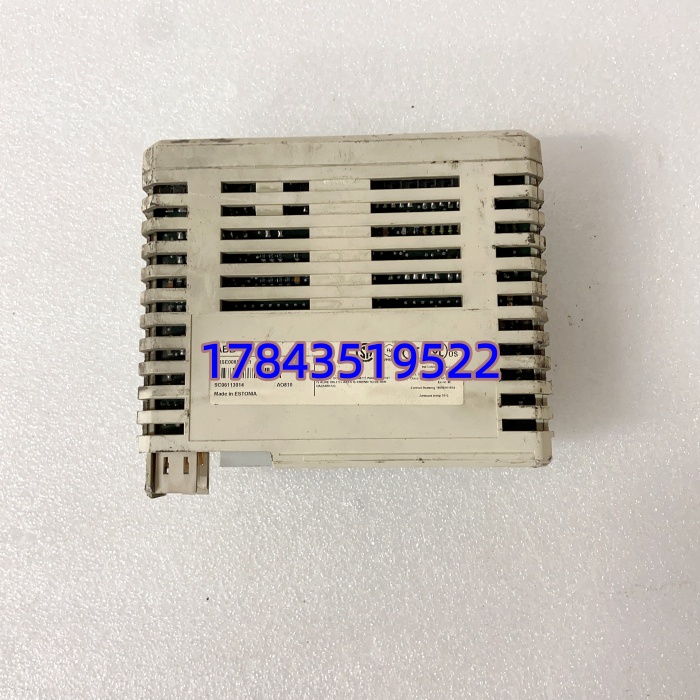

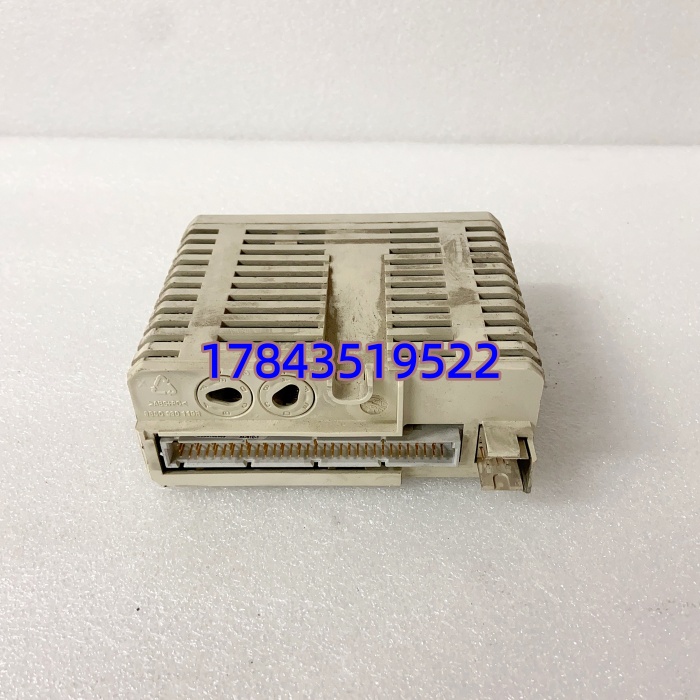

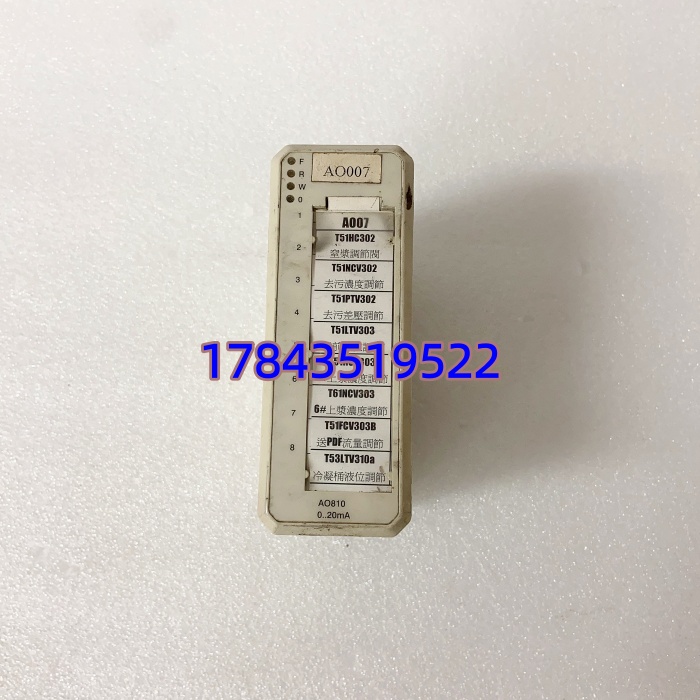

ABB AO810 3BSE008522R1 是 S800 I/O 系列模拟量输出模块，配套 AC800M 控制系统使用。模块接收控制器下发的数字指令，转换成 4-20mA 工业标准电流信号，用来控制调节阀、变频器等现场设备。
模块采用分组隔离设计，单组回路出现故障不会影响其他通道运行，整体抗干扰能力稳定，适配流程工业连续生产工况，安装调试简便。
应用场景与行业案例
现场各类调节阀、执行机构都需要稳定的模拟信号驱动，普通模块抗干扰能力弱，容易出现信号漂移，造成工艺参数波动，影响产品质量。
典型应用场景：
- 石油化工 – 反应釜与精馏塔控制调节进料阀、回流阀开度，稳定釜内温度与压力，保障工艺连续运行。
- 电力行业 – 锅炉系统调控控制给水阀、烟气挡板、燃料调节阀，维持机组负荷稳定。
- 水处理行业 – 加药与流量调节驱动计量泵、管道调节阀，精准控制药剂投放与水体流量。
- 冶金行业 – 窑炉与液压系统调节燃气阀门、液压执行机构，适配现场粉尘、电磁干扰环境。
真实案例：去年冬季，某热电厂锅炉控制系统内原有输出模块信号漂移，炉膛压力频繁波动，运维人员需要人工反复修正参数。更换 AO810 模块后，信号输出保持稳定，参数波动范围大幅缩小，无需人工频繁干预，每班运维工作量减少近一半，锅炉运行工况更加平稳。
核心卖点与差异化
- 8 路集成通道，单模块可同时控制多台现场设备，减少机柜占用空间。
- 分组电气隔离，单回路故障不会扩散，降低整段控制回路停运概率。
- 标准 4-20mA 输出，负载适配主流工业执行器，通用性强。
- 工业级硬件设计，长期连续运行稳定，平均无故障时长大于 50000 小时。
- 原厂出货全功能检测，提供一年质保，配套完整测试资料。
