描述
产品深度介绍
ABB 3BSE008510R0001（型号 DO810）是 ABB S800 I/O 系列的高性能数字输出模块，适配 800xA、Advant OCS 等主流 DCS 平台。模块提供 16 路 24V DC 数字输出，每通道 0.5A，分为两组 8 通道电气隔离，具备短路保护能力，可直接驱动电磁阀、接触器等现场设备。
该模块广泛应用于电力、化工、冶金、水处理等行业，作为 DCS 系统与现场执行层的接口，实现开关量信号的可靠输出。采用工业级加固设计，支持 – 40°C 至 + 85°C 宽温运行，抗电磁干扰能力强，是工业自动化系统中稳定可靠的控制输出部件。

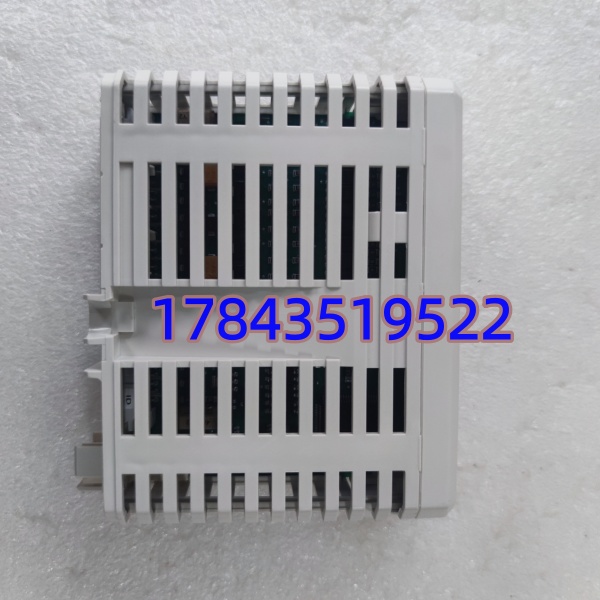

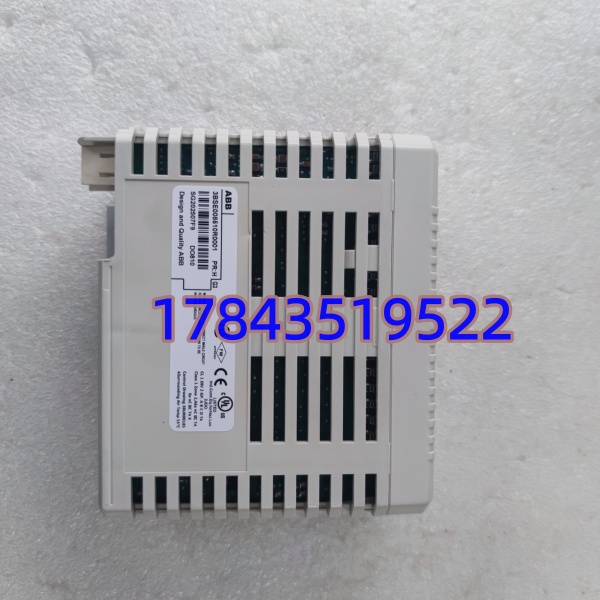

ABB 3BSE008510R0001
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3BSE008510R0001 (DO810) |
| 模块类型 | 数字输出模块 |
| 品牌 | ABB |
| 适用系统 | 800xA / Advant OCS / S800 I/O 站 |
| 输出通道 | 16 通道（2 组 ×8 通道，电气隔离） |
| 工作电压 | 24V DC (18~30V DC) |
| 单通道电流 | 0.5A（短路保护） |
| 绝缘电压 | 50V |
| 工作温度 | -40°C ~ +85°C |
| 尺寸 (深 × 高 × 宽) | 102 mm × 119 mm × 45 mm |
| 成色 | 全新原装 |
| 质保期 | 12 个月 |

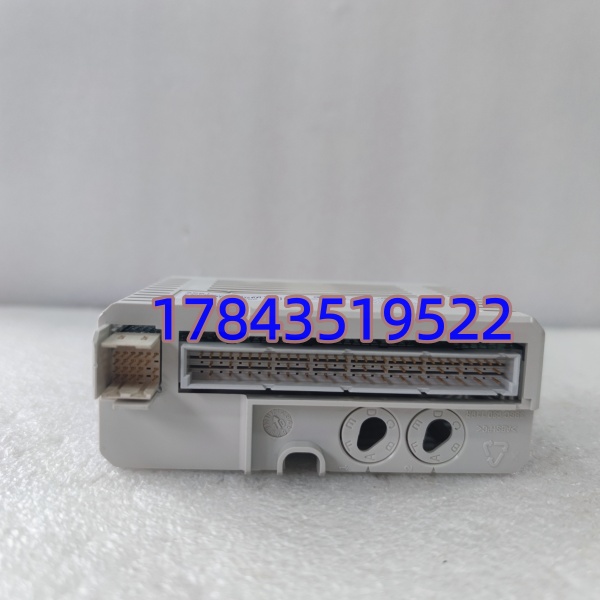

ABB 3BSE008510R0001
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 断开 I/O 站电源，等待 5 分钟确保电容放电
- 佩戴防静电手环，在防静电垫上操作
- 准备工具：十字螺丝刀、万用表、标签纸
- 备份系统配置，拍照记录原模块接线与 DIP 开关位置
阶段二：拆卸旧模块（15 分钟）
- 打开 I/O 站柜门，解锁模块前盖板
- 标记并松开端子排螺丝，拆除所有连接线缆
- 按下模块底部导轨卡扣，垂直拔出旧模块
- 检查背板插槽针脚，清理灰尘与氧化层
阶段三：安装新模块（15 分钟）
- 核对新模块型号与序列号，确认无外观损伤
- 对照照片设置 DIP 开关，复刻原配置（站地址、终端电阻）
- 对齐导轨垂直插入模块，听到 “咔哒” 声确认卡扣到位
- 按标记恢复接线，拧紧端子螺丝（扭矩 0.5N・m）
阶段四：上电测试（20 分钟）
- 上电前测量绝缘电阻（≥10MΩ），检查接线无短路
- 恢复 I/O 站电源，观察模块 LED 指示灯状态
- 通过 Control Builder 扫描网络，确认模块通讯正常
- 强制输出各通道，验证现场设备动作响应
常见问题解答 (FAQ)
Q1: 这个模块适用于哪些 DCS 系统？A: 主要适配 ABB 800xA（V5.1 及以上）、Advant OCS 系统，属于 S800 I/O 站标准模块。可直接安装于 S800 I/O 机架，与其他 S800 系列 I/O 模块混合使用，兼容性良好。
Q2: 输出通道可以直接驱动交流接触器吗？A: 不建议直接驱动。模块输出为 24V DC、0.5A，适用于电磁阀、小型继电器线圈；驱动交流接触器需增加中间继电器扩容，避免过载损坏模块通道。
Q3: 如何区分全新原装与翻新模块？A: 全新原装模块具备清晰 ABB 原厂激光打标、完整序列号、未拆封防静电袋及出厂合格证；翻新模块可能存在打磨痕迹、序列号模糊、螺丝拆卸痕迹或元器件焊点色差。我们提供的全新原装模块可支持官网序列号查询，附带质检报告。
Q4: 质保期多久？出现故障如何处理？A: 提供 12 个月原厂质保，非人为损坏（如过压、进水、静电击穿）导致的故障可免费更换或维修。售后需提供模块序列号、故障现象描述及运行记录，我们支持远程技术协助与现场故障排查服务。
Q5: DO810 与其他 S800 系列输出模块有什么区别？A: DO810 为 24V DC、0.5A、16 通道隔离型输出；同系列 DO820 为继电器输出（250V AC、2A），DO840 为高压直流输出，电气规格与应用场景不同，不可直接替换。
