描述
关键技术规格
- 额定负载：5.0 kN（500 kgf）
- 测量原理：ABB Pressductor® 压磁效应（非接触）
- 精度等级：±0.05% FS（线性度）
- 重复性：≤±0.01% FS
- 过载能力：500% 额定负载（短时）
- 输出信号：2 mV/V；可选 4-20mA / 0-10V
- 供电：10–30V DC
- 防护等级：IP67（防尘防水）
- 材质：不锈钢 17-4PH 弹性体，铝外壳
- 工作温度：-40°C ~ +85°C
- 尺寸：约 25×25×100 mm
- 重量：约 0.5 kg
产品深度介绍

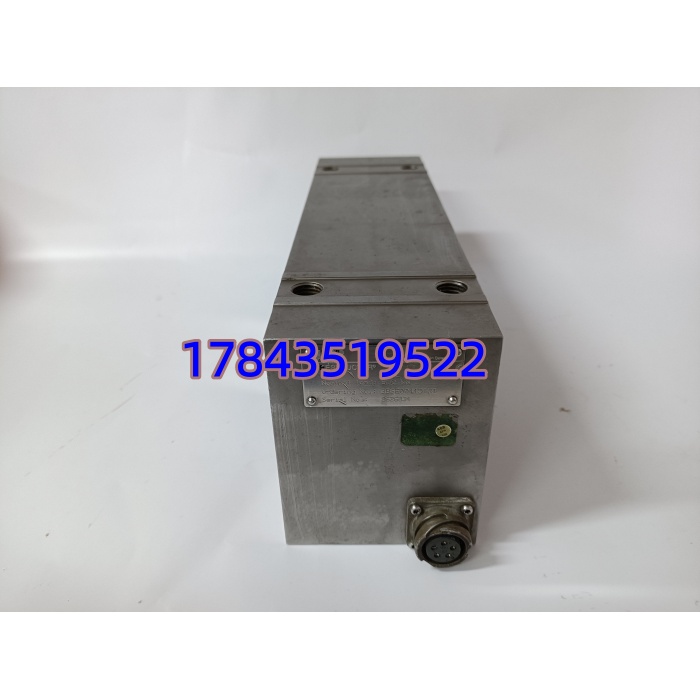

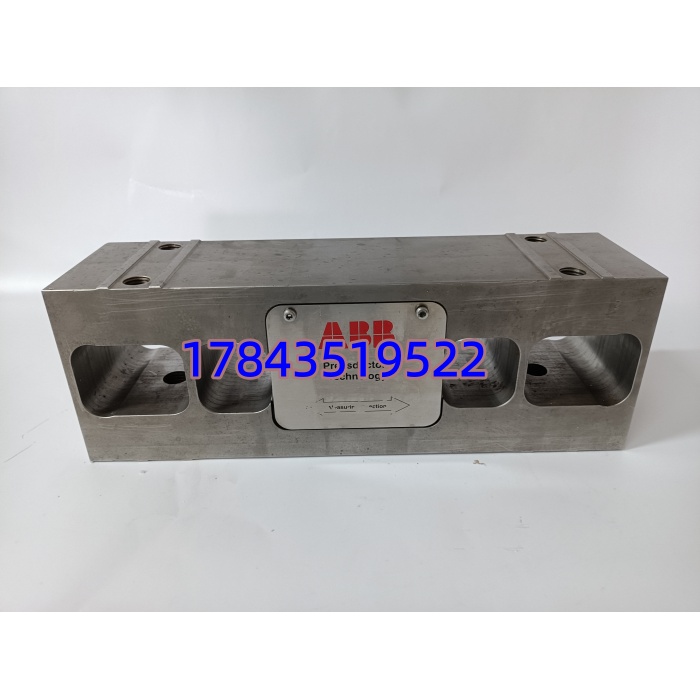

ABB PFTL101B 5.0KN（3BSE004191R1）是瑞士 ABB 推出的高精度压磁式张力传感器，属于 Pressductor® 系列，专为造纸、冶金、薄膜等行业的水平张力测量设计。它采用 ABB 专利压磁技术，通过检测特种钢材受力后的磁导率变化转换为电信号，无机械运动部件、无应变片，长期稳定性好，年漂移≤±0.1% FS，适合高速、重载、恶劣工况。枕块式结构安装简便，IP67 防护与不锈钢材质，可在潮湿、粉尘、高温环境长期稳定运行，是工业张力闭环控制的核心传感部件。
应用场景与行业案例
工程痛点
卷材生产线（造纸、冷轧、薄膜）中，张力波动直接导致断带、褶皱、厚度不均；传统应变片传感器易磨损、漂移大，高温 / 潮湿环境寿命短，维护成本高。
典型应用场景
- 造纸行业 – 纸机烘干部 / 涂布机测量纸幅水平张力，稳定涂布与卷取速度，减少断纸；IP67 可耐受高湿与蒸汽环境。
- 冶金行业 – 冷轧 / 镀锌线监测钢带张力，防止跑偏与拉伸变形；5kN 量程适配重载，抗冲击能力强。
- 薄膜 / 锂电池隔膜 – 双向拉伸线高精度控制膜材张力，保证厚度均匀；压磁原理无滞后，响应快。
- 纺织 / 无纺布 – 高速梳理与卷绕控制纤维网张力，提升成品强度一致性；长期运行免校准。
真实案例
某大型造纸厂高速文化纸机，原用应变片张力传感器，每 3 个月需校准，高温高湿下频繁漂移，每月断纸 2–3 次，每次停机损失约 15 万元。更换 4 套 ABB PFTL101B 5.0kN 传感器后，压磁技术无磨损、免维护，运行 18 个月无校准，断纸次数降至 0，年节省维护与停机损失超 200 万元。
核心卖点与差异化
- 压磁无磨损：无应变片、无机械变形，寿命比应变片传感器长 3–5 倍
- 超高稳定性：年漂移≤±0.1% FS，长期免校准，减少停机维护
- 5 倍过载能力：耐受 25kN 短时冲击，适合启动 / 停机重载工况
- IP67 全防护：不锈钢 + 密封设计，适配蒸汽、粉尘、油污恶劣环境
- 多信号输出：兼容 mV/V、4-20mA、0-10V，适配主流 DCS/PLC
