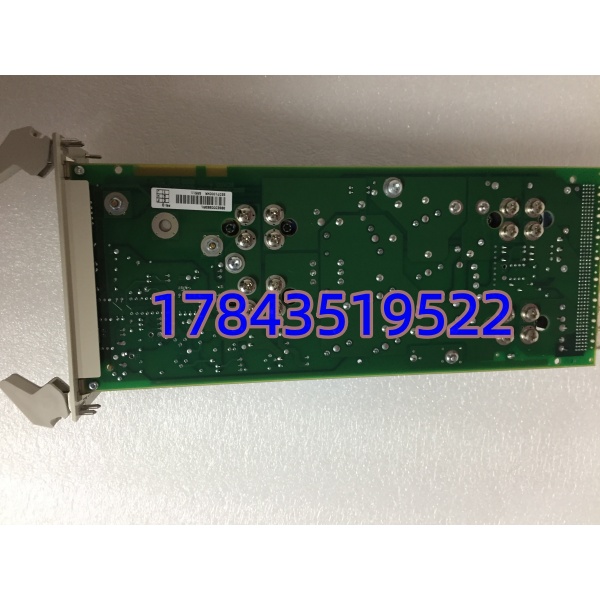

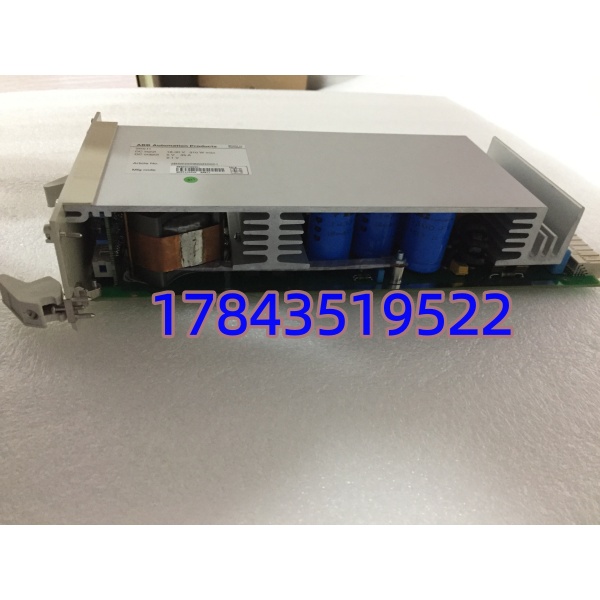

ABB 3BSE000863R1 SR511 | 安全继电器模块 工业控制系统备件

描述

产品深度介绍

ABB 3BSE000863R1 SR511 是工控系统专用安全继电器模块，多用于电厂、化工、冶金 DCS 及安全仪表回路。模块集成安全逻辑检测与故障诊断电路，可实时监测安全触点、急停回路、门联锁状态，异常时快速切断控制输出，保障设备与人员安全。

采用工业级电路设计，具备抗干扰、宽温运行特性，适配现场强电磁、多粉尘工况。结构为机架插槽式安装，适配 ABB 原厂控制系统机架，同型号可原位直接替换，减少停机调试工作量。

关键技术规格

质量控制流程

1. 入库验收检测核验原厂标签、序列号及型号丝印；外观检查无腐蚀、无拆焊、无老化发黄；核对出厂合格证与原厂配件资料。
2. 上机功能测试使用专用测试机架接入 24VDC 工业电源；完成通电自检、安全回路模拟触发、继电器触点通断测试；连续 24 小时带电老化，记录工作状态与温升。
3. 电气参数测试采用 500V 摇表做绝缘电阻检测，阻值大于 10MΩ；测试触点导通电阻、回路耐压及接地连续性，符合原厂电气标准。
4. ** 固件与配置核验记录模块出厂默认工作模式与回路配置，保留原始状态，方便现场直接复刻使用。
5. 最终质检与包装质检逐项确认签字；防静电袋密封，外层气泡膜缓冲，独立硬纸箱封装，粘贴质检合格标签与出库日期。

技术避坑指南

1. 型号后缀版本差异3BSE000863R1 存在不同硬件小版本，内部逻辑时序略有差别，直接混用可能出现安全回路误动作。更换前务必匹配原模块完整型号与硬件版本，不要只看 SR511 简称。
2. 安全回路接线顺序错误安全继电器输入、反馈、输出端子定义严格，接错会导致联锁失效、急停不跳闸。拆机前拍照留存原有接线，新模块严格对照复原，不可凭经验乱接。
3. 供电电源不稳定模块对 24VDC 电压波动敏感，电压偏低或纹波过大会引发误报警、频繁复位。配置独立稳压电源，预留 20% 以上功率余量，避免与大功率负载共用电源。
4. 静电拆装损伤板内低压控制电路敏感，秋冬静电极易击穿内部芯片。拆装必须佩戴防静电手环，禁止徒手触碰板卡电路与触点。
5. 随意改动拨码配置机身拨码决定安全延时、回路逻辑模式，出厂适配常规工况。无专业技术指导不要随意拨动，否则会破坏安全联锁逻辑。

安装与接线简要指引

1. 提前办理停机报备，切断系统总电源，等待电容放电完毕再作业。
2. 用手机清晰拍摄旧模块接线、拨码及插槽位置。
3. 垂直平稳拔出旧模块，检查背板针脚无弯曲、无氧化。
4. 新模块做好静电防护，复刻原有拨码与接线顺序。
5. 确认接线紧固、无虚接短接后再上电，逐项测试急停、联锁、故障报警功能。

常见问题解答

Q1：这款模块可以带电热插拔吗？A：不支持热插拔。属于安全联锁核心部件，带电插拔容易造成触点粘连、逻辑错乱，甚至引发设备误停机，更换必须断电操作。

Q2：SR511 可以用其他型号直接替代吗？A：不能随意替代。同系列外观相似型号逻辑回路、触点容量不相同，强行代用会存在安全隐患，老旧系统优先使用原型号 3BSE000863R1 匹配。

Q3：质保周期多久？A：提供 12 个月质保，非人为硬件故障可享受保修换新，出厂均经过通电老化与绝缘检测。

Q4：是全新原装还是拆机翻新？A：全新原装现货，不带维修痕迹，可提供标签序列号供原厂核验。
