描述
产品详情

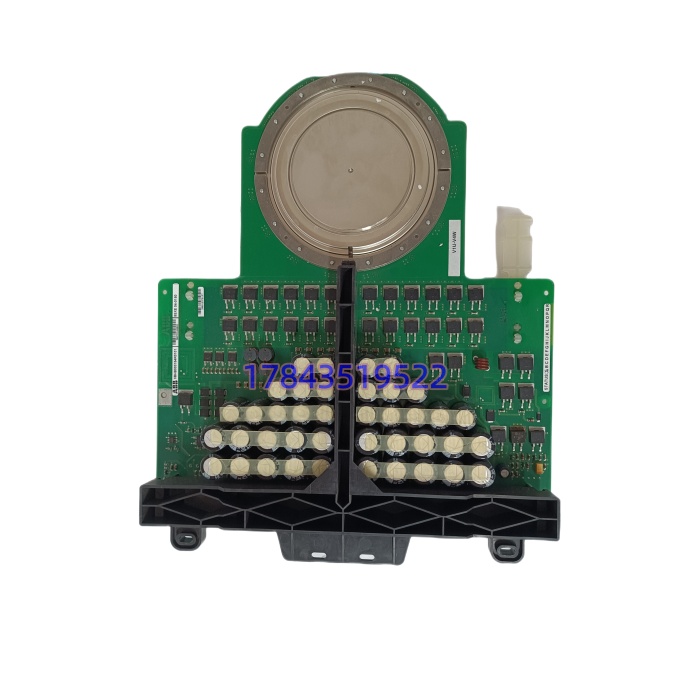

・型号：5SHX2645L0004 / 3BHL000389P0104；配套 GVC707AE01、5SXE04‑0150、3BHB003154R0101・品牌：ABB・系列：ACS6000 中压变频器，AC800PEC 电力控制平台
规格参数
| 参数项 | 参数值 |
|---|---|
| IGCT 主器件型号 | 5SHX2645L0004，物料 3BHL000389P0104 |
| 配套驱动板 | GVC707AE01、5SXE04‑0150 门极触发单元 |
| 脉冲处理板 | 3BHB003154R0101 |
| 器件封装 | 压接封装（Press‑pack），双面水冷散热 |
| 重复阻断电压 | 4500V |
| 额定连续电流 | 1850A |
| 最大关断峰值电流 | 3700A |
| 触发方式 | 光纤光信号触发 |
| 适配系统 | ACS6000 中压变频器、冶金大功率传动系统 |
| 工作温度 | ‑10℃~+55℃（水冷散热条件，以原厂手册为准） |
| 储存温度 | ‑40℃~+85℃ |
| 故障高发器件 | IGCT 硅片、GVC707AE01 驱动回路、光纤接收端口、板载电解电容 |
| 硬件状态 | 整套器件原厂停产；市面流通 NOS 库存件、拆机校验备件 |
产品介绍
5SHX2645L0004 是压接式 IGCT 功率器件，GVC707AE01、5SXE04‑0150 作为门极驱动单元接收光纤控制信号，给 IGCT 提供门极开关脉冲；3BHB003154R0101 脉冲板负责上层控制器和驱动板之间脉冲分配与故障反馈处理。整套组合作为 ACS6000 逆变器功率核心，完成兆瓦级电能变换。器件本体不存储控制程序，变流器控制算法全部保存在 AC800PEC 控制器。
我在现场遇到过不少踩坑。整套组件各个部件存在固件配对关系，只单独更换其中某一块板件，会出现触发失败、器件报故障。压接器件对压紧力矩、水冷散热要求严格，拆装力矩不对，直接造成器件早期损坏。光纤端面脏污、磕碰，会随机出现功率单元跳故障。
应用场景与行业案例
痛点切入：冶金轧机 ACS6000 中压传动，这套 IGCT 功率单元一旦损坏，对应传动逆变器直接跳闸停机。整套型号已经停产，没有全新原厂供货；备件到货后不能直接上机，必须做器件耐压、驱动触发全套校验，不然会带来二次炸机风险。
典型场景‑ 冶金轧机主传动控制柜：ACS6000 中压变频器逆变器功率单元，驱动轧机主电机。‑ 大型矿井提升机传动系统：大功率中压传动变流功率变换。‑ 大型风机、水泵中压变频装置：兆瓦级电机调速功率回路。‑ 在运老产线维护：器件击穿、驱动板损坏，采购成套校验备件恢复传动运行。
真实案例某钢厂轧机 ACS6000 传动，运行中功率单元报驱动故障，现场直接更换拆机 IGCT 器件，没有同步校验 GVC707AE01 驱动板以及光纤链路，上电瞬间器件再次击穿。后续把整套 IGCT、驱动板、脉冲板送外部平台做完整触发、耐压校验，确认全部部件完好再上机，传动恢复稳定运行。工程师事后感慨，IGCT 这类高压功率备件，不能只看外观完好，整套组件的电气校验必不可少。
