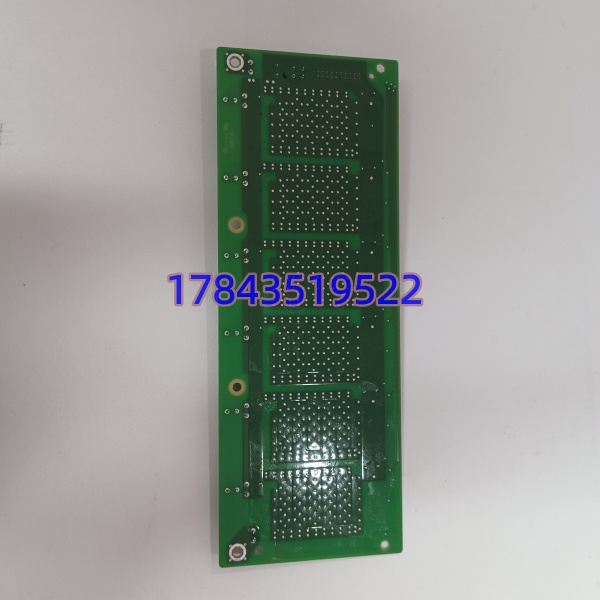

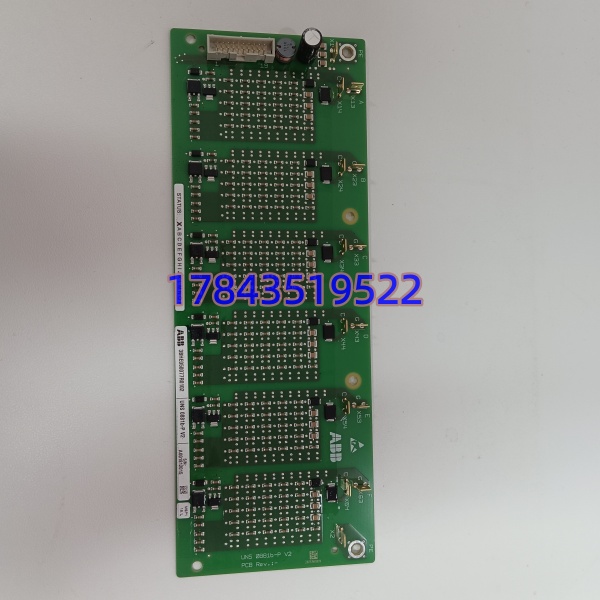

ABB 3BHE050077R0102 UNS0881b-PV2 | UNITROL 励磁电源信号接口板现货备件

描述

关键技术规格

• 输入供电：220 VAC 厂用电输入，兼容 110 VDC 直流控制电源双制式适配
• 输出供电通道：多路隔离稳压直流输出，给 GFD 主控、DSSR 触发板提供工作电源
• 数字信号回路：多路 DI 隔离通道，采集合闸、启励、故障反馈无源触点信号
• 保护配置：每路输出独立慢熔保险丝、输入浪涌吸收、过压钳位电路
• 信号隔离：强弱电全光耦隔离，耐受电厂大功率设备电磁干扰
• 总线对接：板载标准背板连接器，与励磁主控单元实时交互状态信号
• 环境涂层：PCB 全板三防涂覆，耐受高湿、轻微粉尘电控柜工况
• 工作温区：-10 ℃ ~ +50 ℃，存储温度 – 20 ℃ ~ +70 ℃
• 绝缘耐压：强弱电回路 2000 VAC 隔离耐压
• 防护等级：IP20，仅允许电控柜内部安装
• 典型 MTBF：＞54,000 小时（电站长期运行实测）
• 安装形式：标准欧洲长板卡，适配励磁柜专用机箱插槽固定

产品深度介绍

机组频繁报电源异常、启励流程中断、主控随机掉线，多数根源是这块供电接口板老化失稳。ABB UNS0881b-PV2（3BHE050077R0102）是 UNITROL 大中型励磁柜的底层供电枢纽，一边接入厂用交直流电源，多路稳压后给励磁主控、脉冲触发板稳定供电；另一边隔离采集现场断路器、启励按钮、故障告警开关量信号，预处理后通过底板总线上传至主控单元完成逻辑判断。一体化集成供电分配与信号隔离两大功能，省去分立电源模块、外接隔离端子排，大幅精简励磁柜内部布线。单通道熔断保护设计，单路负载短路仅切断对应支路，其余板卡供电不受影响，不会整套励磁系统停机。板卡表面印刷端子标识，故障点位可通过板载指示灯快速定位，检修无需反复翻阅图纸。客观使用局限需要提前规划：仅适配 UNITROL5000、6800 励磁平台，无法通用 UNITROL6000 系列；原厂全新订货周期 3–5 个月，项目备件只能依托市场存量；柜内长期高温会加速内部电解电容老化，运行满 7 年机组建议年度检修时做电压输出校验。

兼容性与替代选型

1. UNS0881b-PV2（3BHE050077R0102）↔ UNS0881b-PV1：✅ 直接替换，V1/V2 仅优化电容耐压，硬件针脚、端子定义完全一致，无需修改励磁逻辑程序
2. UNS0881b-PV2 → UNS0881a-P（GDI 门极驱动板）：❌ 绝对不兼容，a 系列为晶闸管脉冲驱动板，无电源分配回路，功能完全割裂
3. UNS0881b-PV2 → GFD563A101 主控板：❌ 不可替代，主控负责运算调节，本款仅供电与信号采集，二者分工不同⚠️ 选型高频误区：同 UNS 系列板卡外形尺寸接近，UNS2881b 为 PT/CT 测量板，不带电源转换电路，混用会造成整套励磁设备无供电停机。

入库出货全质检流程

1. 入库核验：全新件核对 ABB 原厂序列号、出厂合格证；拆机件检查 PCB 无电容鼓包、无烧蚀铜箔、无维修飞线，记录出厂批次
2. 整机模拟老化测试：搭载 UNITROL 励磁测试工装连续通电 24 小时，模拟 220V 交流输入波动，逐路校验输出电压精度、DI 信号隔离采集稳定性；Fluke 万用表持续监测各路输出纹波
3. 电气安全检测：500V 摇表测量强弱电回路绝缘＞10 MΩ，模拟单路短路工况验证保险丝熔断保护功能
4. 信息存档：拍摄端子丝印、状态指示灯、机身物料编码留存完整档案
5. 出库防护：工业防静电真空袋密封，加厚防震纸箱分层缓冲，粘贴 QC 合格标签，随货附带纸质测试报告，支持发货前通电视频核验

现场实操避坑指南

1. 交直流输入接线混淆同时接入 220VAC 与 110VDC 会击穿内部整流电路，更换前拍照记录原有输入端子接线，严格区分交流、直流供电回路。
2. 强弱电缆同槽布线励磁柜动力电缆与信号采集线缆间距不足 200mm，高压电磁干扰会造成 DI 信号跳变、主控报电源波动告警，信号线全程使用屏蔽线缆单端接地。
3. 禁止带电插拔板卡励磁系统背板总线不支持热插拔，断电后等待内部电容完全放电再拆装，残余高压极易击穿板内光耦与稳压芯片。
4. 柜内散热不足板卡上下预留散热空间不足，夏季高温工况会出现输出电压漂移、启励失败，建议励磁柜配套散热风扇。
5. 新旧批次输出压差不同生产批次稳压输出存在微小差值，替换完成后空载、启励、并网三个工况均需复测主控供电电压，避免调压精度偏移。
