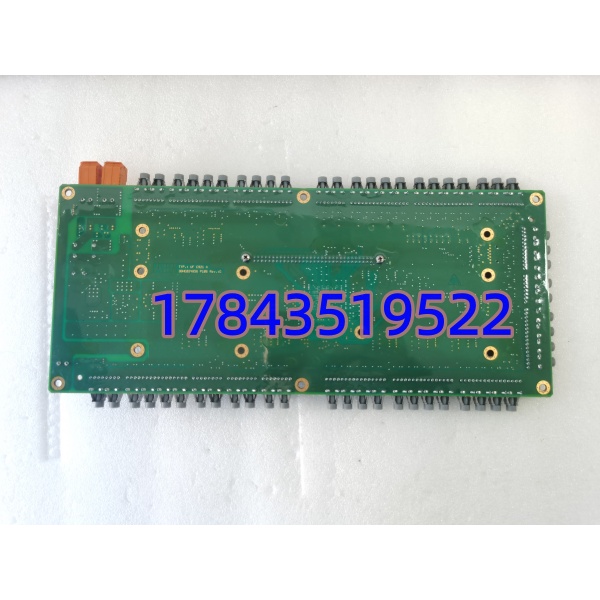

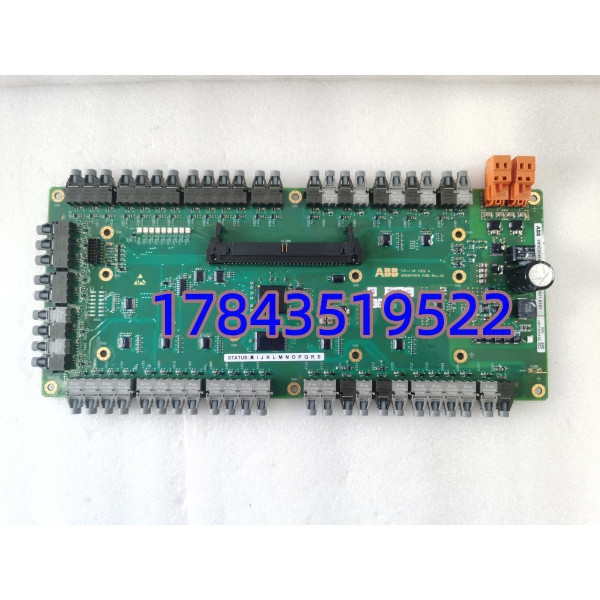

ABB 3BHE048062R0101 是 ABB 旗下 3BHE 系列的高性能工业控制板，作为中压驱动与过程控制系统的核心组件，负责现场信号采集、控制逻辑运算及保护指令输出，适配 ACS 系列中压变频器及相关自动化设备。
该控制板采用工业级 PCB 材质与三防涂层，可在 – 25°C 至 + 55°C 环境稳定运行，具备强抗电磁干扰能力。板卡集成高速处理器与多通道隔离 I/O，支持光纤、以太网等多种通讯接口，能实现过流、过压、短路等故障的快速响应与保护，广泛应用于电力、冶金、化工等严苛工况。
ABB 3BHE048062R0101
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3BHE048062R0101 |
| 供电电压 | 24V DC ±10% |
| 功耗 | 约 2.5 W |
| 工作温度 | -25°C ~ +55°C |
| 防护等级 | IP20 (防尘) |
| 通讯接口 | 光纤 (ST/SC)、以太网 (100Mbps)、RS485 |
| 信号处理 | 多通道模拟 / 数字信号采集，精度 ±0.1% FS |
| 保护功能 | 过流、过压、短路、过热保护 |
| 尺寸 (长 × 宽 × 高) | 约 220 mm × 160 mm × 40 mm |
| 重量 | 约 0.8 kg |
| 适用系统 | ABB ACS 系列中压驱动、工业过程控制系统 |
ABB 3BHE048062R0101
安装与接线指南
阶段一：准备工作 (10 分钟)
⚠️ 安全第一：
- 通知生产部门停机，确认设备处于安全状态
- 断开系统总电源及 UPS，等待 5 分钟让电容放电
- 佩戴防静电手环，在防静电垫上操作，避免静电击穿
工具准备：
- 防静电手环、防静电垫
- PH1 十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照记录）
备份工作：
- 拍照记录旧板卡接线端子、DIP 开关位置及机架插槽编号
阶段二：拆卸旧板卡 (15 分钟)
- 断开连接线：用标签标注每根线的端子号，逆时针松开螺丝后轻拉出线缆
- 释放固定卡扣：按压板卡上下两端的固定卡扣，垂直拔出板卡
- 检查背板插槽：清理灰尘，查看针脚是否弯曲、氧化，避免手触针脚
阶段三：安装新板卡 (15 分钟)
- 核对型号：确认新板卡型号为 3BHE048062R0101，外观无破损
- 配置复刻：对照照片，设置 DIP 开关（站地址、波特率、终端电阻）
- 插入插槽：对准背板插槽垂直按压，听到卡扣 “咔哒” 声即固定到位
- 恢复接线：按标签逐根连接线缆，顺时针拧紧端子螺丝（扭矩约 0.5N・m）
自检清单：
- 型号核对无误
- DIP 开关设置与原板卡一致
- 接线无错接、漏接
- 板卡固定牢固，无倾斜
- 无工具遗留机架内
阶段四：上电测试 (20 分钟)
- 上电前检查：用万用表测量供电电压（24V DC），确认无短路
- 系统上电：先给控制回路上电，观察板卡指示灯状态（RUN 绿灯常亮为正常）
- 通讯验证：连接上位机，扫描网络确认板卡通讯正常，读取固件版本
- 功能测试：模拟输入信号，检测板卡输出响应及保护功能是否正常
- 运行确认：系统空载运行 30 分钟，无报警、通讯稳定即完成更换
常见问题解答 (FAQ)
Q1：3BHE048062R0101 的核心用途是什么？
A：它是 ABB 中压驱动系统的核心控制板，相当于设备的 “大脑”，负责采集温度、电压、电流等信号，执行控制逻辑，同时在故障时触发保护机制，避免功率器件烧毁，保障驱动系统安全运行。
Q2：可以用在 ABB 其他系列设备上吗？
A：不能直接通用。该板卡专为 ABB ACS 系列中压驱动设计，与 ACS580、ACS880 等低压驱动的硬件接口、通讯协议不匹配。跨系列使用会导致通讯失败或板卡损坏。
Q3：更换后需要重新编程或调试吗？
A：无需重新编程。板卡为硬件控制单元，无用户程序，更换后按原接线和 DIP 开关设置即可。但需注意：更换前务必断电并做好静电防护，避免静电击穿板卡芯片。
