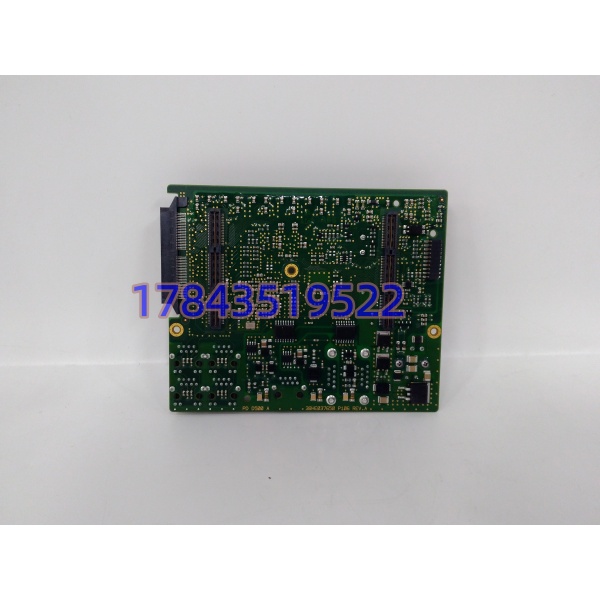

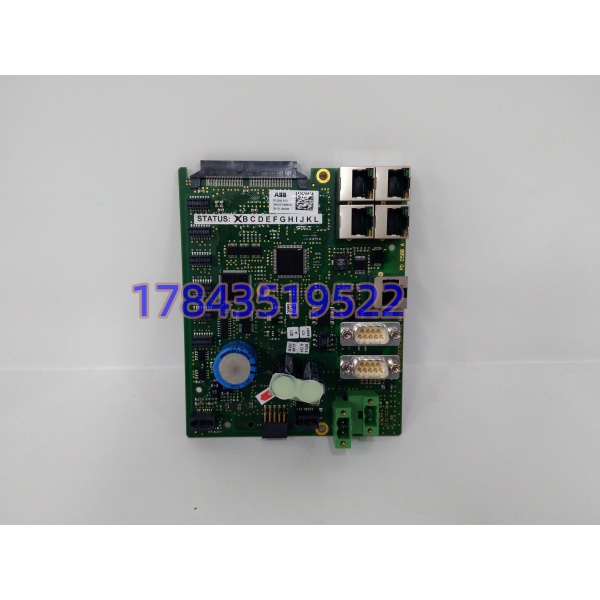

ABB 3BHE037649R0101 PDD500A101 | AC800PEC 通讯控制主板

描述

关键技术规格

产品深度介绍

3BHE037649R0101（PDD500A101）是 ABB AC800PEC 调速驱动控制系统核心主控通讯板，承担整套传动系统逻辑运算、闭环调节、外部上位系统数据交互工作，广泛配套大功率变频、励磁控制装置。 板卡集成多路独立以太网通道与串行通讯接口，可同时对接 HMI、DCS 系统、远程监控设备；硬件自带完整故障诊断机制，通讯中断、电源异常、背板链路故障均可主动上报，方便运维人员快速定位故障。卡件为老旧机组维护核心备件，同型号可直接原位替换，大部分场景无需改动机架结构。

应用场景与行业案例

大功率传动机组一旦主控板失效，整条产线直接停机。很多冶金、造纸、水电项目配套的 AC800PEC 设备服役超过 15 年，原厂长周期订货难以满足紧急抢修需求，常备该类核心板件成为运维通用方案。

典型应用场景：

1. 冶金行业 – 轧机主传动控制系统 轧机主电机、卷取机变频装置内置 AC800PEC，依靠本板实现速度环、张力环闭环控制。
2. 造纸行业 – 纸机传动分部控制 复卷机、压榨部多电机同步传动，保障纸张张力稳定，避免断纸事故。
3. 水力发电 – 机组励磁调节系统 水轮发电机组励磁控制器，实现无功调节、起励、故障保护逻辑。
4. 矿山行业 – 大型提升机传动系统 矿井主提升机大功率变频主控，关乎井下人员、物料运输安全。
5. 港口行业 – 起重设备驱动控制 岸桥、门机行走与起升机构多传动同步控制。

案例：华北某热轧厂轧机抢修 去年春季夜班，2 号粗轧机报传动通讯故障，运维排查确认机架内 PDD500A101 主板硬件损坏。联系原厂订货交期 10 周，轧机停机每天直接损失超百万。 采购紧急调运现货板卡，我们完成上电老化、通讯总线全功能测试，48 小时送达现场。维修人员停机窗口完成卡件更换，下载原有参数后系统一次启机成功。后续该钢厂把同款板卡纳入长期应急备件清单。

质量透明化检测流程

1. 入库验收检测 来源追溯：核对原厂标签序列号，核查板面有无打磨重喷码； 外观检查：PCB 无腐蚀、电容无鼓包、接口针脚完好，不存在维修补焊痕迹； 附件核对：配套固定卡扣、连接件清点归档。
2. 上机功能测试 测试平台：搭建 AC800PEC 仿真测试机架； 通电自检：验证面板状态指示灯自检逻辑； 总线测试：连通背板内部总线，确认无硬件报错； 通讯测试：以太网、RS232 串口分别建立通讯链路； 老化测试：连续 24 小时通电运行，持续监测板卡温升。可提供测试照片与视频。
3. 电气参数测试 绝缘电阻 500V 摇表测试，绝缘阻值＞10 MΩ； 校验 24VDC 输入回路稳定性，排查隐性短路隐患。
4. 固件与硬件核验 读取当前固件版本并存档； 拍照记录板卡跳线、拨码原始位置，方便客户现场对照。
5. 最终质检包装 检测人员签字归档测试记录； 独立防静电袋密封，外层气泡膜缓冲防护； 粘贴 QC 合格标签，标注检测日期。
