产品深度介绍

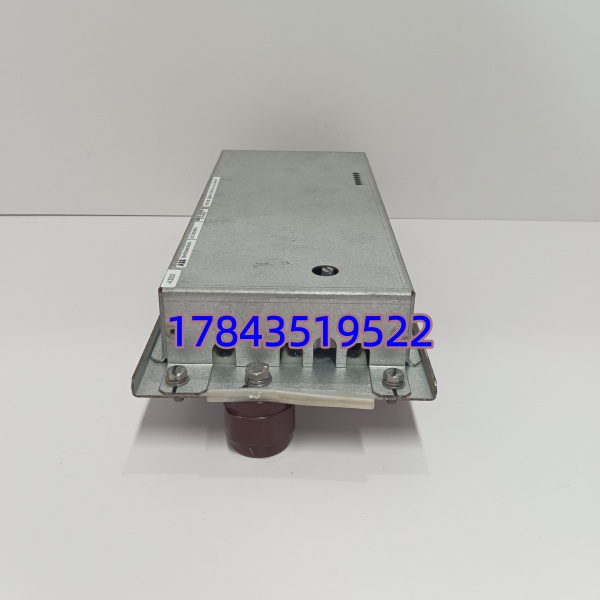

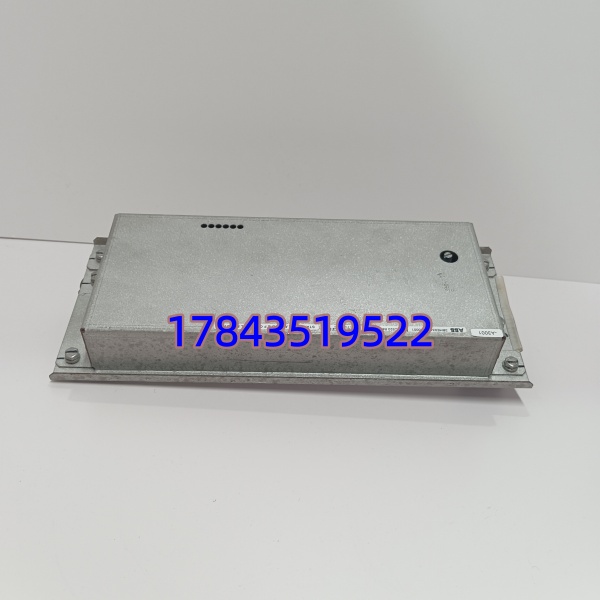

ABB UDC920BE01（3BHE034863R0001）是 AC800PEC 系统专用的高精度模拟输入模块，专为电力、冶金、石化等需快速闭环控制的场景设计。搭载 18 位 AD 转换芯片，支持电流 / 电压信号全量程采集，通道间 3kV 光电隔离，抗干扰能力强。集成 PROFIBUS-DP 与 RS485 双接口，可无缝接入 ABB 800xA 系统或第三方 PLC，实现高速数据交互与冗余通讯，保障严苛工况下的控制稳定性。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | UDC920BE01（3BHE034863R0001） |
| 输入通道 | 16 路独立隔离模拟量输入 |
| 信号类型 | 4-20mA/0-20mA；0-5V/0-10V/±5V/±10V |
| 转换精度 | ±0.02% FS，18 位分辨率 |
| 采样速率 | 单通道 100Hz，16 路并行≥10Hz / 通道 |
| 隔离性能 | 通道间 / 输入输出间 3kV AC/1min 光电隔离 |
| 通讯接口 | 1×PROFIBUS-DP（12Mbps）、1×RS485（Modbus RTU） |
| 供电 | 24V DC ±20%，功耗≤15W |
| 工作温度 | -25℃ ~ +70℃，湿度 5%-95%（无凝露） |
| 安装方式 | 标准 35mm DIN 导轨 |
| 尺寸 / 重量 | 375×142×72mm，约 1.48kg |
常见问题解答
Q1：这个模块和普通模拟量模块有什么区别？A：普通模块多为 12-16 位分辨率、隔离电压低，而 UDC920BE01 是18 位高精度、3kV 隔离，采样速率更快，适配 AC800PEC 高速控制回路，适合轧机、高压变频等对精度和稳定性要求高的场景。
Q2：支持热插拔吗？A：不支持。模块需断电更换，强行热插拔会导致背板连接器损坏、输入通道静电击穿。冗余系统可先切换主备，再断电更换，减少停机时间。
Q3：能直接替换旧型号模拟量模块吗？A：需核对 3 点：① 接口定义（部分老模块针脚不同）；② 固件版本（避免通讯不兼容）；③ 安装尺寸（DIN 导轨兼容，但深度不同）。替换前备份配置，必要时调整接线或刷新固件。
Q4：质保多久？是原装正品吗？A：提供12 个月质保，全新原装正品，可提供原厂装箱单、序列号官网核验、出厂检测报告，非翻新 / 维修件。
Q5：采集数据跳变是什么原因？A：常见 3 个原因：① 屏蔽层接地错误（单端接地，避免两端接地形成环流）；② 终端电阻误设（总线两端各 1 个 120Ω，中间关闭）；③ 电源纹波大（24V 电源加滤波器，预留 20% 负载余量）。
质量检测流程
- 入库验收：核验原厂装箱单、序列号、防伪标签；外观无划痕、接口完好；核对说明书、合格证齐全。
- 上机功能测试：搭建 AC800PEC 测试机架；通电自检，测试 PROFIBUS/Modbus 通讯；输入标准信号，校验 16 路采集精度；连续 24 小时运行，记录温升与稳定性，出具测试报告。
- 电气参数测试：Fluke 万用表测供电电压；500V 摇表测绝缘＞10MΩ；3kV 耐压测试 1 分钟，无击穿。
- 固件与配置核验：读取固件版本并记录；备份 DIP 开关配置照片；核对通讯参数与地址设置。
- 最终质检封装：质检员签字确认；防静电袋密封，气泡膜 + 纸箱防护；贴 QC 合格标签（含日期）。
