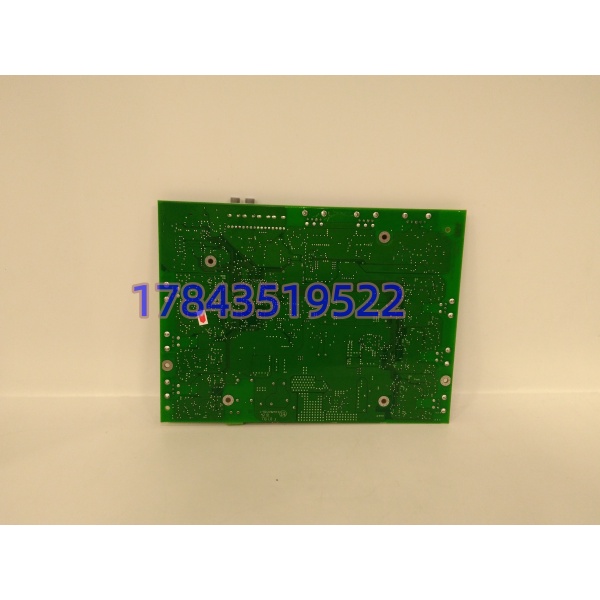

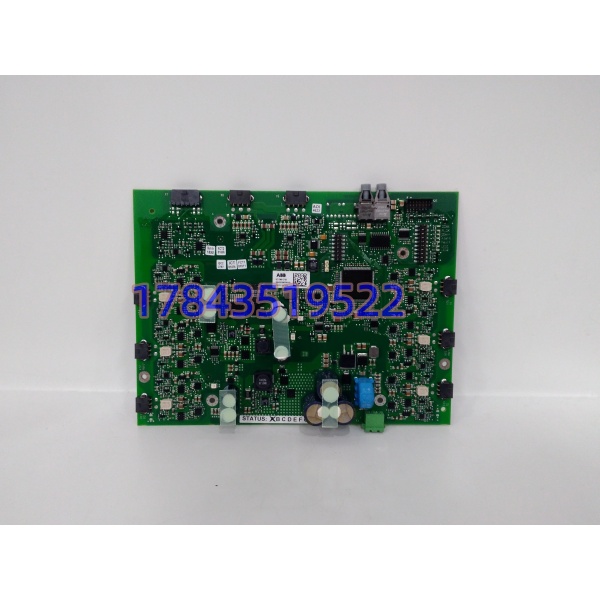

ABB 3BHE033067R0103 GCC960C103 | Symphony Plus 控制器接口板

描述

关键技术规格

产品深度介绍

ABB 3BHE033067R0103（GCC960C103）是 Symphony Plus DCS 系统标配控制器接口板，负责主控和背板总线之间的数据传输与信号匹配。板卡集成信号调理电路，对通讯信号进行整形、隔离，降低机柜内变频器、接触器带来的电磁干扰。

大量火电、造纸、化工存量装置仍在运行 Symphony Plus 系统，该板卡一旦故障，会造成对应主控通讯中断，工艺回路失控。作为停产备件，多用于现场紧急抢修与机柜备用备件储备。

应用场景与行业案例

连续流程工厂 DCS 机柜内，接口板卡故障属于隐蔽性较强的故障类型。板卡外观无明显烧毁痕迹，但会间歇性出现通讯中断，排查周期很长。3BHE033067R0103 承担主控和背板的数据桥梁作用，是整套 Symphony Plus 系统通讯链路的关键一环。

典型应用场景：

1. 火力发电行业 – 机组 DCS 主控机柜 锅炉、汽机侧 Symphony Plus 控制系统，保障主控与 I/O 卡件实时数据交互。
2. 制浆造纸行业 – 蒸煮、干燥线控制系统 生产线连续不间断运行，不允许长时间停机抢修，常备备件需求突出。
3. 石油化工 – 精馏、合成装置 DCS 系统 多回路复杂调节，通讯中断直接触发工艺联锁保护。
4. 水泥建材行业 – 窑线中控系统 现场粉尘大、电磁干扰强，对板卡长期稳定运行要求较高。

案例：华中某 2×300MW 火电厂抢修 去年四季度迎峰保供期间，一台机组 Symphony Plus 机柜报警，主控频繁掉线。维护人员排查后确认 GCC960C103 接口板异常。咨询原厂，备件交付周期 10 周。机组处于高负荷运行窗口，长期带缺陷运行存在安全风险。

我方仓库备有同款板卡，完成完整通电通讯测试后安排发出。现场利用机组夜间短时调停窗口完成更换，上电后主控通讯恢复稳定。项目后续采购两块同型号板卡作为机柜备用件。

质量透明化检测流程

1. 入库验收检测 序列号与标签信息核验；全面外观检查，电路板无腐蚀、无焊补、无元件脱落；核对丝印型号与订货号一致性。
2. 上机功能测试 使用 Symphony Plus 测试机架搭建仿真环境；持续 24 小时通电老化；验证总线通讯握手、数据收发功能；全程记录状态指示灯，可提供测试照片。
3. 电气参数测试 使用 Fluke 万用表校验供电回路电压；检查板卡内部电源回路有无压降异常。
4. 固件信息备案 记录硬件版本标识，方便客户现场版本匹配核对。

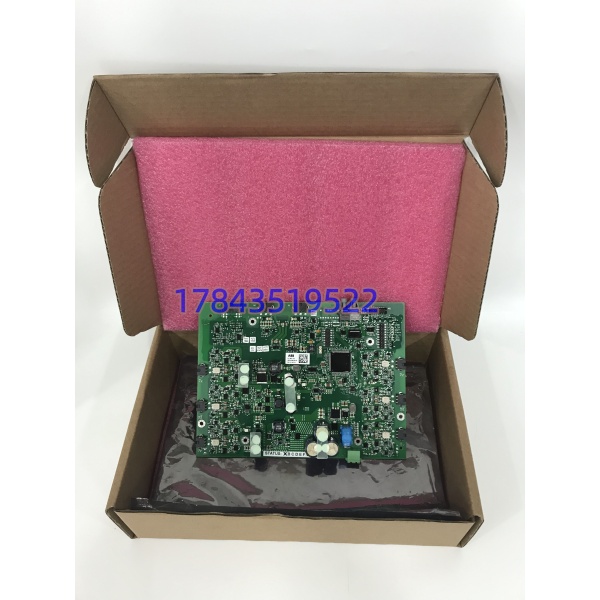

5. 最终包装出库 防静电袋密封，外层气泡膜加固；粘贴 QC 合格标签，附带简易测试单据。
