描述
产品深度介绍
ABB 3BHE032285R0101（XVC772A101）是 AC500 系列的高性能 PLC 控制模块，作为系统核心控制单元，承担复杂逻辑运算、实时数据处理、运动控制与多设备通信任务。模块采用工业级芯片与高可靠性 PCB 工艺，内置处理器与丰富通信接口，支持 PROFINET、PROFIBUS 等主流工业协议，适配严苛工业环境。
具备低功耗、高抗干扰、宽温运行特点，可直接替代同系列旧型号，无缝嵌入 AC500 系统机架。广泛应用于电力、冶金、化工、油气等流程工业，是实现设备自动化、生产线集中控制与系统集成的核心备件。

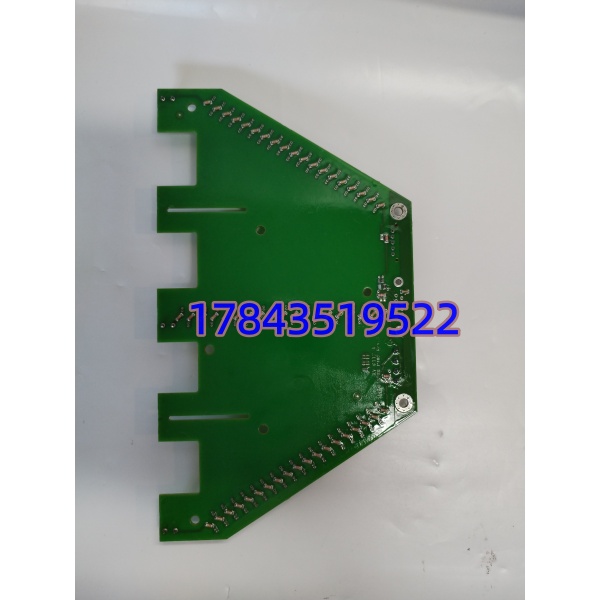

ABB 3BHE032285R0101
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3BHE032285R0101 (XVC772A101) |
| 品牌 / 系列 | ABB / AC500 PLC 系列 |
| 输入电压 | 24 V DC ±10% |
| 工作电流 | 2 A (典型) |
| 处理器 | 高性能工业级 RISC 处理器 |
| 通信接口 | 支持 PROFINET、PROFIBUS 等 |
| 工作温度 | -20°C ~ +55°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP20 (柜内安装) |
| 尺寸 (长 × 宽 × 高) | 100 × 60 × 25 mm |
| 重量 | 约 350 g |
| 安装方式 | AC500 系列标准机架插槽 |
| 绝缘电阻 | > 20 MΩ (500V DC 测试) |
质量控制流程
- 入库验收检测
- 核验原厂序列号、批次码及 XVC772A101 标识，瑞士原装进口。
- 外观检查：PCB 无腐蚀、金手指无氧化、接口针脚无弯曲、元件无脱落。
- 配件核对：原装说明书、合格证、防静电袋、原厂检测报告。
- 上机功能测试
- 测试环境：ABB AC500 系列 PLC 专用测试机架，24VDC 稳定供电。
- 测试内容：处理器运算测试、通信协议兼容性测试、I/O 总线交互测试、负载稳定性测试。
- 测试标准：连续通电 24 小时，无异常发热、无通信中断、逻辑运算无误。
- 电气参数测试
- 绝缘测试：500V 摇表，绝缘电阻＞20MΩ。
- 电压波动测试：24VDC±10% 输入，模块工作正常、参数无漂移。
- 抗干扰测试：模拟工业电磁干扰，通信无丢包、数据无错乱。
- 最终质检与包装
- 质检员逐项核验，签字确认合格。
- 防静电袋密封，气泡膜包裹，硬质纸箱封装。
- 贴附 QC 合格标签，标注型号、序列号与测试日期。

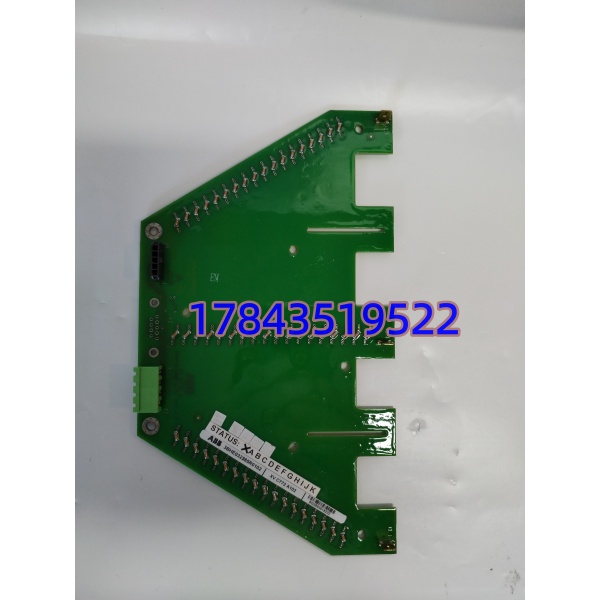

ABB 3BHE032285R0101
技术避坑指南
- 型号与系列混淆
- 问题：3BHE032285R0101 易与同系列 3BHE032285R0102 混淆，功能与引脚定义不同，无法直接互换。
- 避坑：采购前核对原模块完整型号、序列号及 AC500 系统机架型号，确保完全匹配。
- 案例：某化工项目误装 R0102 型号，导致系统通信失败、控制逻辑紊乱，停机排查耗时 1 天。
- 供电电压异常烧毁
- 问题：接入非 24VDC 电源（如 12V/48V）或电压波动超 ±10%，导致模块电源芯片烧毁。
- 避坑：安装前确认供电为 24VDC±10%，加装电源滤波器；上电前用万用表测量电压，避免反接。
- 警示：模块无过压反接保护，错误供电会导致永久性损坏，无法修复。
- 静电与安装损伤
- 问题：未防静电操作，芯片栅极击穿；安装用力过猛，金手指变形或 PCB 开裂。
- 避坑：佩戴防静电手环，在防静电垫操作；插入机架时垂直均匀用力，对准插槽防呆槽口。
- 数据：工业模块静电敏感度高，≥200V 静电即可导致内部芯片隐性损伤，通电后失效。
- 通信配置错误
- 问题：通信协议（PROFINET/PROFIBUS）配置错误或地址冲突，导致与系统无法通信、控制失效。
- 避坑：更换前备份原模块通信参数；新模块按原参数配置，核对协议类型、地址与波特率。
- 建议：配置完成后先离线测试通信，正常后再接入生产线，避免影响生产。
常见问题解答
Q1: 这个模块支持热插拔吗？A: 不支持热插拔。3BHE032285R0101 是 系统核心控制单元，运行时处理关键逻辑与通信数据。更换时必须先断开机架 24VDC 电源，等待 5 分钟让电容放电后再操作。带电插拔会导致背板短路、模块烧毁、系统程序丢失，甚至引发生产事故。
Q2: XVC772A101 和 系列其他 CPU 模块可以互换吗？A: 不能直接互换。XVC772A101（3BHE032285R0101）属于 特定子系列，硬件接口、固件程序、处理性能与同系列其他 CPU 模块（如 PM865）存在差异，仅适配特定型号机架与系统版本。采购时需核对机架型号、原模块完整型号及固件版本，确保完全匹配。
Q3: 质保期多久？出现异常怎么处理？A: 我们提供12 个月质保（自发货日起）。质保范围为模块硬件非人为损坏，如出厂芯片故障、通信接口失效、电源电路损坏等。出现异常时，先检查 24VDC 供电、通信接线与配置；无异常则提供故障现象、测试数据及模块序列号，我们远程协助诊断，属质保范围的免费维修或更换。
Q4: 你们的产品是全新原装吗？可以提供原厂证明吗？A: 是全新原装正品（New Surplus），绝非翻新、维修或仿冒件。我们可提供原厂装箱单、出厂标签照片、序列号，可向 ABB 官方查询核对。所有产品入库前均通过原厂标准测试，确保运算稳定、通信可靠、电气参数合规，质量有保障。
