描述
关键技术规格
| 参数项 | 详细说明 |
|---|---|
| 型号 | 3BHE032025R0101（PCD235A101） |
| 平台 | AC800PEC，Unitrol 励磁系统专用 |
| 数字输入 DI | 12 路，24/48VDC，带双 24V polling 电源 |
| 继电器输出 DO | 16 路，250VAC/5A，可用于灭磁开关、报警联锁 |
| 模拟输入 AI | 3 路，±10V / ±20mA；支持 PT100/PTC 测温 |
| 模拟输出 AO | 3 路，±10V，用于励磁调节输出 |
| 通信接口 | RS485（隔离）、光纤接口（3 路） |
| 工作温度 | -25°C ~ +70°C |
| 防护等级 | IP20（机柜安装） |
| 尺寸 / 重量 | 381×152×76 mm / 约 1.5 kg |
| 冗余支持 | 双机冗余，支持系统无缝切换 |
产品深度介绍

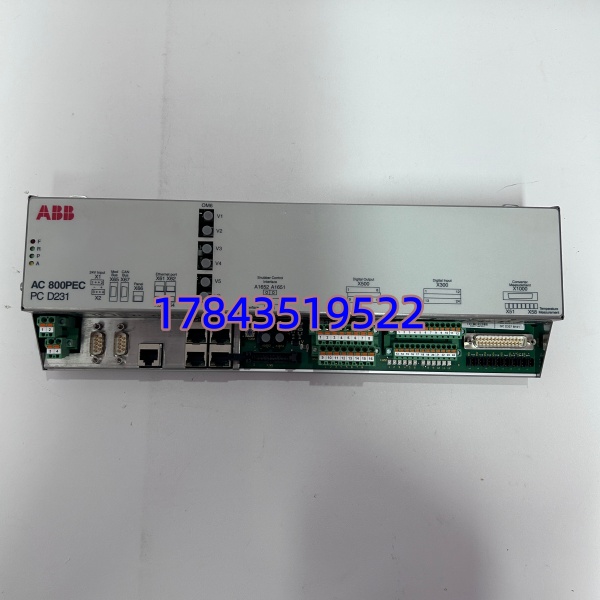

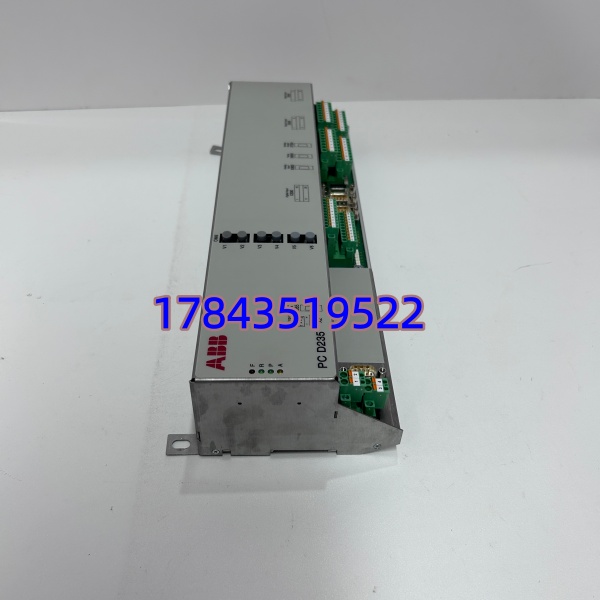

ABB 3BHE032025R0101（PCD235A101）是 ABB Unitrol 系列励磁系统的核心控制 IO 模块，基于 AC800PEC 平台开发，专为 10MW–1000MW 同步发电机励磁控制设计。模块集成数字量、模拟量输入输出及通信接口，承担励磁系统信号采集、闭环调节、逻辑控制与安全联锁功能，是发电机励磁控制的 “神经中枢”。具备独立看门狗、双电源冗余及光纤通信接口，抗干扰能力强，适用于电厂高电磁干扰环境；支持热插拔与双机冗余配置，保障励磁系统连续运行，避免非计划停机。
应用场景与行业案例
工程痛点
火力、水力发电厂的发电机励磁系统是核心设备，其控制模块故障会导致电压调节失控、无功波动，甚至被迫停机。原厂备件交期常达 4–6 周，严重影响电厂复产与电网稳定。
典型应用场景
- 火电行业 — 汽轮发电机励磁控制用于 300MW、600MW、1000MW 机组 Unitrol 励磁系统，实现自动电压调节、无功控制与故障保护。
- 水电行业 — 水轮发电机励磁系统适配大中型水电机组，完成励磁电流调节、并网控制与过速保护，保障发电稳定。
- 燃气发电 — 联合循环机组励磁用于燃气轮机发电机励磁控制，响应速度快，适应负荷快速波动场景。
真实案例
某 600MW 火电机组励磁模块抢修去年 4 月，华北某电厂 600MW 机组励磁系统 PCD235A101 模块故障，导致电压调节异常，机组被迫降负荷至 400MW 运行。检修团队排查后确认核心 CIO 模块损坏，原厂备件交期 5 周，期间机组低负荷运行每日损失超 80 万，且存在电网考核风险。采购紧急联系我们，确认有全新原装现货，当日完成功能测试并发货。48 小时后模块到厂，工程师核对固件版本与冗余配置后上机，系统一次投运成功，机组恢复满发。电厂电气主管反馈：“励磁系统是电厂心脏，关键控制模块必须备冗余，这次避免了一次重大停机事故。”目前该厂已新增 2 块同型号模块作为应急储备。
