描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整物料标识 | PCD235A101 订货号 3BHE032025R0101 |
| 适配系统 | UNITROL 6000 励磁装置、AC800PEC 高速过程控制平台 |
| 数字输入 | 12 路 24/48VDC 兼容隔离 DI，采集断路器、限位反馈 |
| 继电器输出 | 16 路无源触点 DO，控制励磁整流、报警、跳闸回路 |
| 模拟通道 | 3 路模拟输入 ±10V、3 路模拟输出 ±10V，采集机端电压、励磁电流 |
| 通讯接口 | 多路光纤高速链路、双路 RS485（PROFIBUS DP） |
| 支持协议 | Modbus RTU/TCP、IEC 60870-5-104、IEC 61850 GOOSE/MMS |
| 供电规格 | 冗余 24VDC 直流控制电源，单路最大 0.8A |
| 冗余能力 | 支持双模块热备用切换，励磁系统无扰容错运行 |
| 内置保护逻辑 | 失磁、过励磁、励磁过流、PT 断线、系统失步硬件自锁保护 |
| 工作温区 | -25 ℃ ~ +70 ℃，控制柜无凝露工况 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 防护工艺 | PCB 全板防潮防腐敷形涂层，耐受电厂粉尘、温变环境 |
| 安装方式 | UNITROL 标准机柜卡槽直插式安装 |
| 整机功耗 | 约 6.2 W |
| 认证标准 | CE、UL、cUL、IEC 61000 工业电磁兼容认证 |

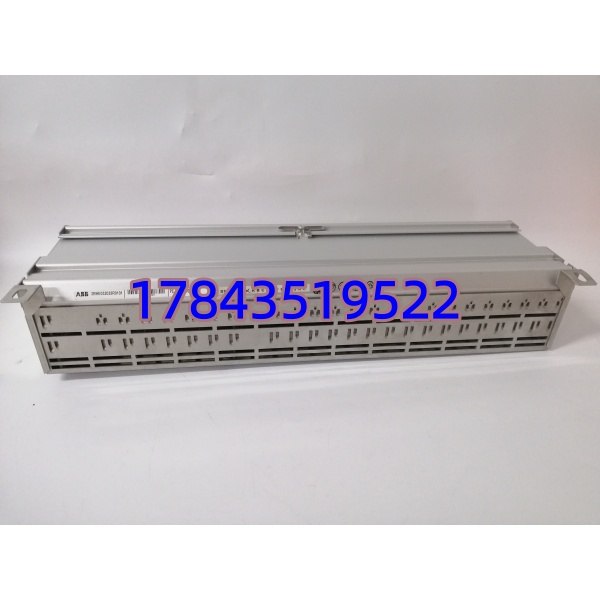

3BHE032025R0101 PCD235A101
产品深度介绍
PCD235A101（3BHE032025R0101）是 ABB UNITROL6000 励磁系统专用 CIO 组合输入输出模块，整套励磁设备的信号交互核心，配套火电、水电、燃气轮发电机组同步励磁调压控制。板卡集成独立 FPGA 实时运算单元，一方面采集发电机机端 PT 电压、励磁绕组电流、开关位置反馈信号，另一方面输出控制信号调节整流桥导通角度，完成自动电压调节（AVR）与电力系统稳定器（PSS）运算；内置完整故障诊断回路，一旦检测失磁、励磁过载、PT 断线等异常，会快速封锁励磁输出并存储毫秒级故障录波数据。配备光纤隔离通讯通道，隔绝高压励磁柜带来的强电磁干扰，同时支持双模块冗余架构，主模块故障时从模块无缝接管励磁控制，避免发电机组失压跳闸；仅适配 AC800PEC 励磁专用机架，无法通用 AC800M、Symphony 等常规 DCS 系统。

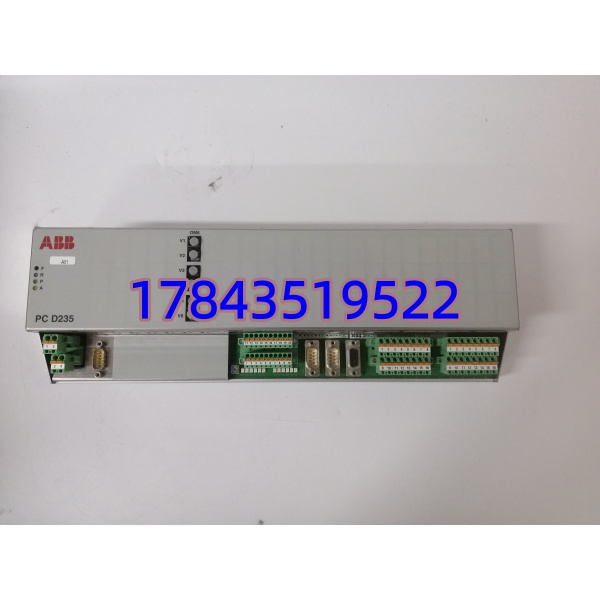

3BHE032025R0101 PCD235A101
应用场景与行业案例
工程痛点
国内大量火电厂、水电站 UNITROL6000 励磁装置服役超 8 年，PCD235A101 长期高温、粉尘、电磁干扰环境运行，模拟采集通道、继电器触点老化失效，直接造成发电机电压失控、机组非计划跳闸。原厂期货等待周期长，现货备件可快速完成抢修，恢复机组并网带负荷。
典型应用场景
- 火力发电厂 – 汽轮发电机励磁控制柜300MW、600MW 汽轮机组 AVR 稳压控制，抑制电网扰动，保障无功功率稳定输出。
- 水力发电站 – 水轮发电机组励磁系统水轮机负荷频繁波动场景，PSS 抑制低频振荡，防止机组与电网共振失步。
- 燃气联合循环电厂 – 燃气轮机配套发电机励磁快速响应负荷升降，满足调峰机组短时电压调节需求。
- 炼化自备电厂 – 备用同步发电机组全厂工艺保安电源励磁控制，主网失电时保障自备机组稳定带工艺负荷。
真实案例
华中某 300MW 自备电厂 #2 机组励磁系统 PCD235A101 模拟采集通道损坏，中控持续报 PT 断线告警，机组被迫降负荷运行。联系 ABB 原厂订货周期 3 周，降负荷期间每日少发电收益损失超 20 万。采购从我司调取全新 3BHE032025R0101 现货，48 小时送达现场，半天完成拆装、励磁参数校准，机组恢复满负荷并网运行，消除长期降负荷带来的经济损耗。
核心卖点与差异化
- 原厂完整型号 + 物料双编码匹配，光纤通讯时序、端子定义、保护逻辑与原配板完全一致，更换无需重新编译励磁控制程序
- 全通道电气隔离电路，第三方仿制板缩减隔离等级，高压励磁柜环境易出现数值漂移、保护误动作
- 整机防潮防腐敷形涂层，适配电厂高温粉尘工况，使用寿命优于无涂层简易替代板
- 入库完成 UNITROL 整机满载励磁仿真测试，可同步提供通电测试视频、纸质检测报告给到运维工程师核验
- 全新原装统一提供 12 个月质保，拆机二手件仅 3 个月质保，并网发电机组优先选用全新件
- 现货当日安排出库，对比原厂 2~4 周期货订货周期，大幅压缩机组降负荷、停机检修时长
