描述
产品详情

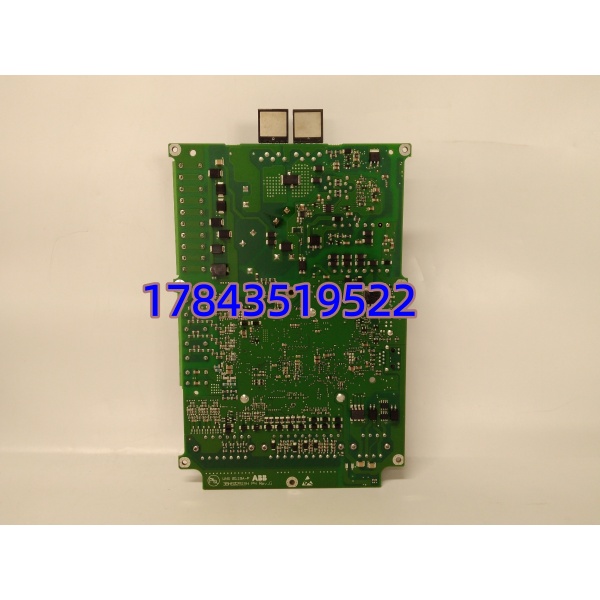

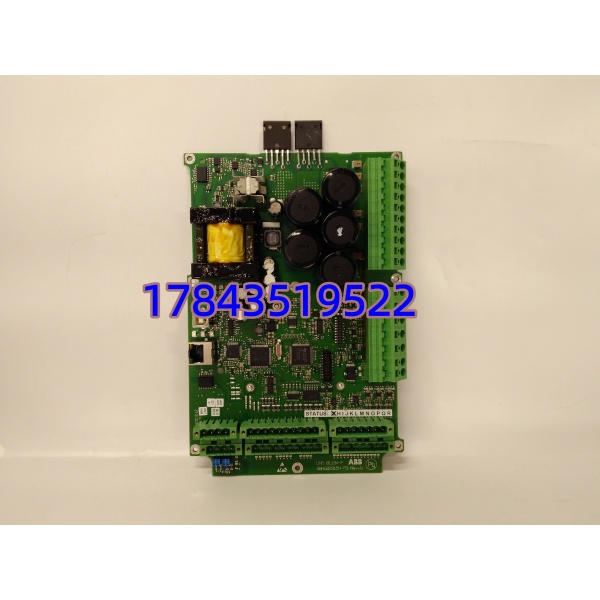

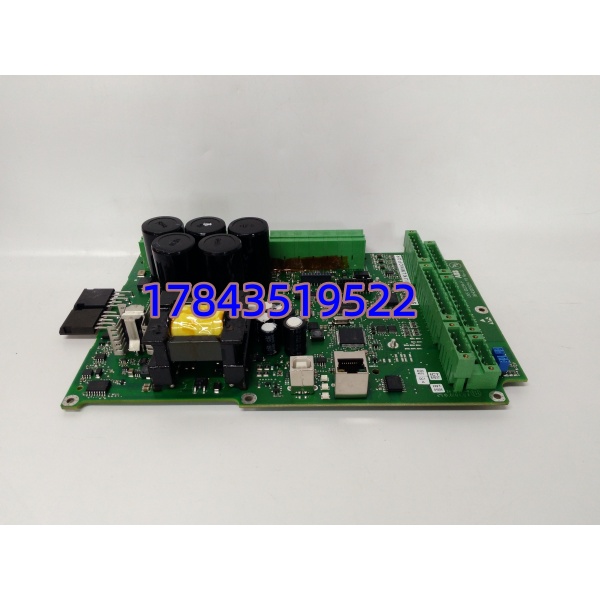

・主型号：UNS0119A-P V101
・订货号：3BHE029153R0101
・PCB 物料号：3BHE029154P3
・品牌：ABB ・系列：UNS 发电机励磁控制系统
规格参数
- 输入供电：100~240VAC 50/60Hz，整机最大功耗 75W
- 板载输出电源：隔离 24VDC，供现场变送器、开关触点回路
- 通讯接口：1 路 RJ45 以太网，支持 Modbus TCP 上位交互
- 数字端子：多路 24VDC DI 采集开关量、DO 励磁驱动指令输出
- 模拟采集：励磁电压、电枢电流多路调理采样电路
- 保护回路：独立分路快熔保险丝，过压、浪涌吸收电路
- 硬件版本：V101，原厂稳定量产版本
- 工作温度：-20℃ ~ +70℃，柜内标准工况
- 存储温区：-40℃ ~ +85℃
- 环境湿度：5%~95% RH，无凝露
- 安装方式：标准 Eurocard 卡式导轨安装
- 整机尺寸：233×160×20mm
- 重量：约 0.6kg
- 标识区分：3BHE029153R0101 为成套订货编码；3BHE029154P3 为裸 PCB 板编号，二者一一对应同一块板卡
产品介绍
UNS0119A-P（3BHE029153R0101/3BHE029154P3）是 ABB 中小型汽轮、水轮发电机组励磁系统一体化主控板，集电源、IO 采集、调节运算、以太网通讯于一体，替代老式分立电源 + IO + 通讯多块板卡方案。 板载独立开关电源，不用额外外接 24V 供电模块；内部集成励磁 PID 调节逻辑，实时对比给定电压与发电机机端反馈，输出脉冲控制功率整流单元。多路端子直接接入现场灭磁开关、转子温度、机组并网触点，采集数据通过网口上传至 800xA DCS 操作站。对比早期分体励磁控制组件，单块板减少机柜槽位占用，中间转接端子大幅缩减，降低虚接、信号漂移故障概率。
应用场景与行业案例
痛点切入
- 中小型发电机组励磁系统采用多块分立板件，任意一块故障都会导致失磁、机组解列，排查需要逐块检测，停机时间长。
- 外置 24V 电源模块长期高温易老化，供电波动造成励磁调节曲线持续震荡，机组无功功率不稳。
- 老式励磁组件无板载以太网，只能硬接线上传少量信号，转子电流、内部故障代码无法远传，故障只能现场开盖查看。
典型场景
- 中小型水电厂：水轮发电机励磁成套控制，采集并网开关、转子温度信号，自动调节无功输出。
- 自备电厂余热发电机组：汽轮发电机励磁调节，Modbus TCP 对接厂区 800xA DCS 中控。
- 生物质发电项目：小型汽轮机组励磁柜一体化改造，利旧原有功率整流单元，仅更换控制主板。
- 分布式燃气轮机电站：小型燃机励磁闭环控制，宽温柜体长期稳定运行。
真实案例
某 12MW 余热自备电厂原励磁系统采用老式分体电源、IO、通讯三块板件，夏季高温环境每月出现 1~2 次励磁调节波动，机组频繁自动调节无功，影响外网并网指标。整套更换 UNS0119A-P（3BHE029153R0101）备件，断电替换后无需改动功率单元接线，仅重新下载励磁参数。上线后板载隔离电源消除供电波动，中控画面直接读取转子电流、内部故障代码；一次内部保险丝熔断仅局部告警，机组维持励磁运行，未触发解列停机。电气维护主管反馈，中小型机组励磁改造优先选用这款一体化主板，能减少 70% 励磁相关故障点位。
