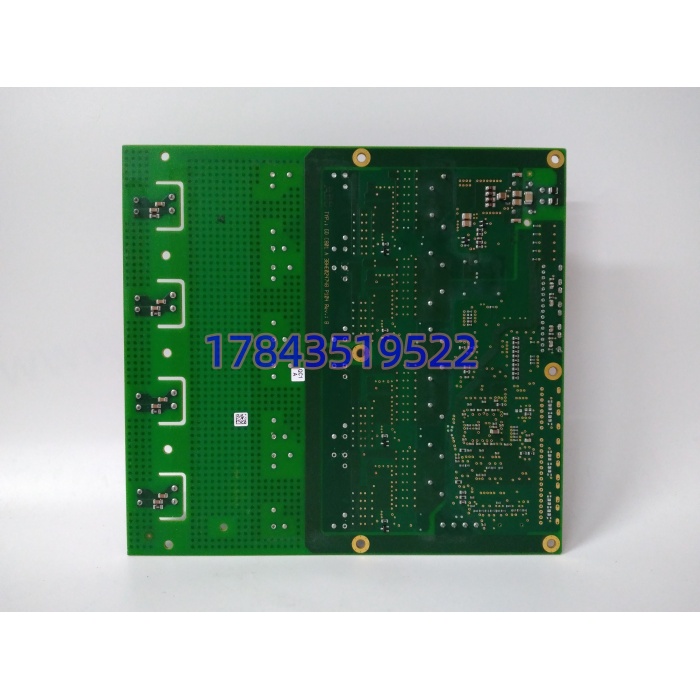

ABB 中压变频器撬棒晶闸管驱动板 3BHE024747R0101

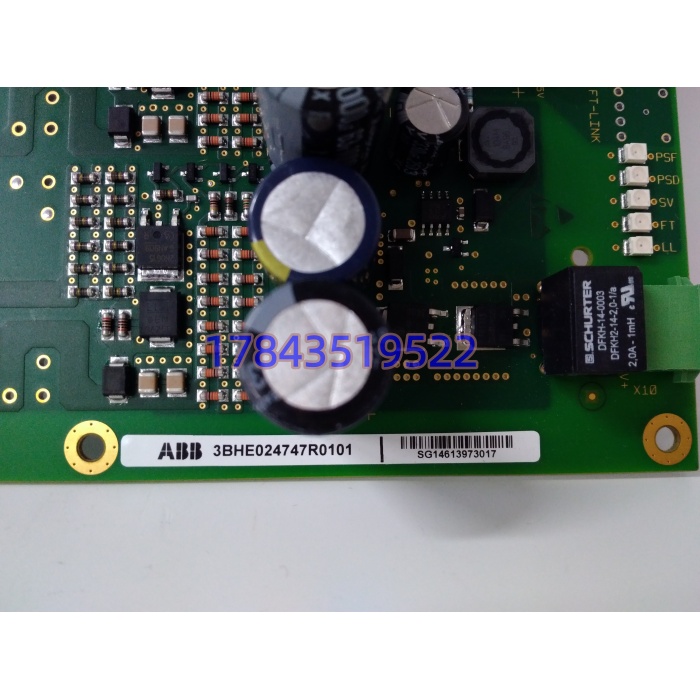

ABB 中压变频器撬棒晶闸管驱动板 3BHE024747R0101 - 图片 2
ABB 中压变频器撬棒晶闸管驱动板 3BHE024747R0101 - 图片 3

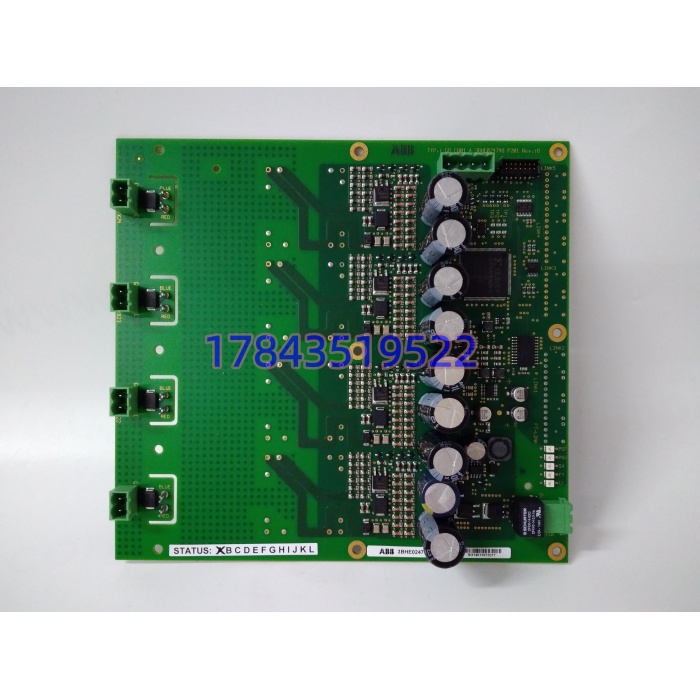

ABB 中压变频器撬棒晶闸管驱动板 3BHE024747R0101 - 图片 4

ABB 中压变频器撬棒晶闸管驱动板 3BHE024747R0101

原价为：¥9,878.00。当前价格为：¥6,787.00。

  • 完整订货号：3BHE024747R0101
  • 板卡名称：GD C801 A101 Rigi Crowbar Drive PCB
  • 品牌：ABB
  • 适配机型：ACS2000、ACS5000 中压变频器
  • 核心功能：撬棒（Crowbar）晶闸管驱动控制板；电网跌落、故障工况下快速触发撬棒可控硅，释放发电机侧多余能量，保护变频器功率单元、IGBT 器件，是风电 / 传动变频关键保护硬件
  • 产品类型：中压变频功率回路保护驱动板
  • 关键特性：PCB 带三防涂层、脉冲光电隔离、故障信号回传；原厂该系列器件逐步减产，风电存量机组只能依靠库存拆机备件
我要购买
分类：

描述

产品详情

・订货型号：3BHE024747R0101・官方命名：GD C801 A101 Crowbar 驱动电路板・适配设备：ABB ACS2000、ACS5000 中压交流变频器

规格参数

参数项目 具体规格
物料编号 3BHE024747R0101
功能定位 撬棒晶闸管触发、状态检测、故障反馈
驱动对象 大功率撬棒可控硅
控制电源 柜内 24VDC 控制供电
PCB 工艺 整机三防喷涂，适应电站粉尘、温差环境
工作温度 0℃～70℃，控制柜无凝露
存储温度 -40℃～+85℃
防护等级 IP20（仅限变频柜体内部安装）
安装形式 标准柜体插槽固定，功率单元配套安装
生命周期 原厂停产，无现货量产新品，存量项目依赖备件流通

产品介绍

3BHE024747R0101（GD C801 A101）是 ABB ACS2000/ACS5000 中压变频撬棒系统核心驱动板。电网电压骤降、系统扰动时，主控下发指令，本板输出隔离驱动脉冲导通撬棒晶闸管，泄放直流母线过剩能量，防止过电压击穿功率半导体。一旦这块板失效，撬棒保护功能瘫痪，电网波动极易直接炸损功率单元，停机维修成本极高。

行业内容易踩坑：市面上存在外观近似的衍生版本，脉冲驱动时序、端子定义不一致。采购务必完整核对 3BHE024747R0101 整套编号，不要只看 GD C801 A101 简称；改版板直接上机，故障时刻撬棒无法正常触发。



应用场景与行业案例

痛点切入：双馈风电场、大型传动项目大量使用 ACS5000 中压变频。撬棒驱动板长期承受电磁干扰、温度循环老化。隐性故障平时无报警，只有电网扰动时才能暴露；等到真正故障爆发，直接造成变频器功率模块损坏，长时间停机。

典型场景

  • 陆上风电场、海上风电：双馈机组 ACS5000 变流器撬棒保护
  • 矿山、冶金大型同步电机传动 ACS2000 中压变频系统
  • 大型泵站、长距离管线大功率中压传动装置

真实案例某陆风电场多台机组频繁报直流母线过电压跳闸，无永久性硬件故障记录。检修排查电网电压波动工况，模拟低电压穿越测试，确认 3BHE024747R0101 驱动板脉冲输出幅值衰减，撬棒触发响应滞后。利用定检窗口更换经过通电测试的备件，低电压穿越试验全部顺利通过。现场经验：静态上电检测不一定能发现驱动通道衰减问题，条件允许务必做模拟故障触发测试。
