描述
产品深度介绍

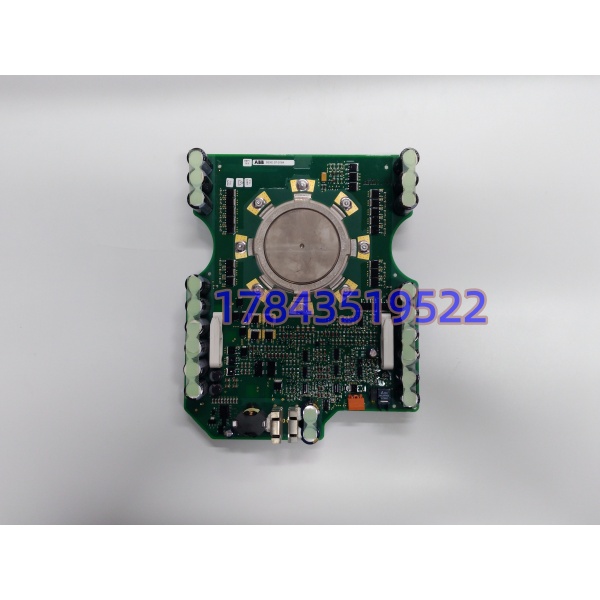

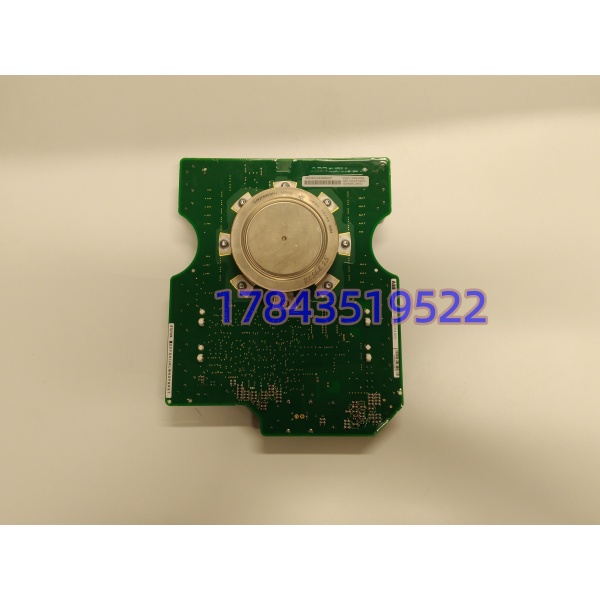

大型轧机、矿用主运皮带、电厂辅机中压变频一旦功率单元故障停机，单日损失极高，5SHX1060H0003 搭配 GVC714A101 驱动板是 ABB ACS6000 传动系统标准功率核心总成。 5SHX1060H0003 属于反向导通型 RC-IGCT，融合 GTO 高耐压与 IGBT 高速开关优势，无需外置续流二极管，简化功率单元结构。配套 GVC714A101（3BHE024415R0101）门极驱动板负责接收主控脉冲信号，输出强驱动电流控制 IGCT 通断，同时持续监测器件温度、短路故障，异常状态向上层主控上报故障代码。长期工况运行统计，规范散热条件下整套总成 MTBF 高于 48,000 小时。采购极易踩坑：功率芯片与驱动板版本必须一一匹配，新旧版本硬件驱动时序不兼容，无法简单拼装上机。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| IGCT 器件型号 | 5SHX1060H0003，成套编号 3BHB020538R0001 |
| 驱动板型号 | GVC714A101，物料编号 3BHE024415R0101 |
| 器件类型 | RC-IGCT 反向导通集成门极换流晶闸管 |
| 重复峰值关断电压 VDRM | 5500 V |
| 最大可控关断电流 ITGQM | 900 A |
| 封装规格 | 68mm 圆盘压接封装 |
| 驱动板功能 | 门极脉冲驱动、短路保护、欠压锁定、温度监测、故障反馈 |
| 驱动供电 | 隔离辅助电源供电 |
| 散热要求 | 水冷 / 强制风冷，需控制壳温≤85 ℃ |
| 适用设备 | ABB ACS6000 MV 中压变频器、大功率有源换流装置 |
| 工作温度 | -40 ℃ ~ +85 ℃ |
| 存储温度 | -40 ℃ ~ +125 ℃ |
| 原厂状态 | 逐步更新换代，不再大规模排产新项目，仅供应维修替换备件 |
应用场景与行业案例
现场普遍误区：IGCT 击穿后只单独采购功率芯片，忽略同步校验驱动板状态；驱动板内部回路受损，新装 IGCT 会再次击穿。
- 冶金热轧 / 冷轧生产线：主传动 ACS6000 中压变频器功率单元核心器件。
- 大型露天煤矿主运皮带驱动系统：长距离重载中压变频传动。
- 火力发电厂引风机、一次风机中压变频装置。
- 油气长输管线大型压缩机组大功率变频驱动。
真实场景微案例 华北某钢铁厂轧机 ACS6000 变频器报功率单元短路跳闸，拆机确认 5SHX1060H0003 器件击穿，同时 GVC714A101 驱动板通道受损。采购阶段完整配齐整套总成，没有只单独采购晶闸管。利用月度检修窗口完成功率单元整体更换，严格按照力矩规范压接器件、重新做水冷回路检漏。上电逐级升压测试，连续 72 小时满负荷运行无告警，避免轧线非计划停机。
采购与现场运维补充提示
- 成套匹配硬性要求：5SHX1060H0003 必须搭配对应版本 GVC714A101（3BHE024415R0101），跨版本随意组合极易出现开关时序异常、器件炸裂。
- 压接型 IGCT 对紧固力矩要求极高，必须使用扭矩扳手，力矩过大碎裂芯片、过小造成接触过热烧毁。
- 严禁带电插拔驱动板接线；功率单元检修前充分释放直流母线电容残余高压。
- 器件更换完成后，务必执行单元耐压、脉冲测试，确认驱动波形正常再带载运行。
- 该系列属于迭代过渡型号，长期运维建议锁定安全库存，同步调研新一代功率器件改造方案。
