描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 模块型号 | PP D113 B01-10-150000 |
| 物料编号 | 3BHE023784R1023 |
| 系统归属 | ABB AC800PEC 电力电子控制器 |
| 核心架构 | 32 位 MCU + FPGA 双核心 |
| 供电电压 | 24V DC（±15%） |
| 功耗 | 约 25W |
| 通讯接口 | 2× 以太网（RJ45）、RS-232、光纤接口 |
| 控制周期 | 最小 10μs（微秒级实时性） |
| 程序内存 | 8MB Flash / 4MB RAM |
| 安全等级 | IEC 61508 SIL2 |
| 工作温度 | -20°C ~ +60°C |
| 尺寸（宽 × 高 × 深） | 45mm × 250mm × 180mm |
| 重量 | 约 1.2kg |

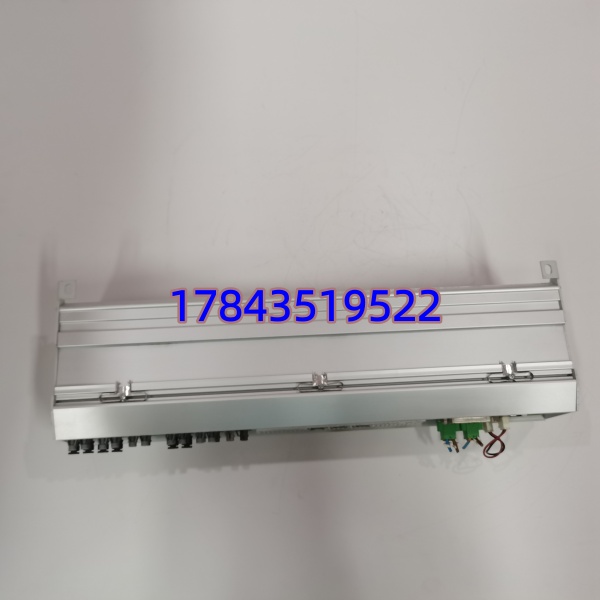

ABB 3BHE023784R1023 PP D113 B01-10-150000
产品深度介绍
ABB 3BHE023784R1023（PP D113 B01）是 AC800PEC 系列的核心 CPU 模块，专为高要求电力电子应用设计。它结合了 MCU 的灵活编程能力与 FPGA 的高速硬逻辑，可执行微秒级快速控制，适用于静态励磁、大功率传动、风电变流器等场景。
模块集成双以太网口与光纤通讯，支持冗余与实时总线；具备完整的故障诊断与保护功能，符合 SIL2 安全标准。可通过 ABB Control Builder 软件编程，兼容 IEC 61131-3 标准语言，是工业大功率变流与传动系统的核心控制单元。

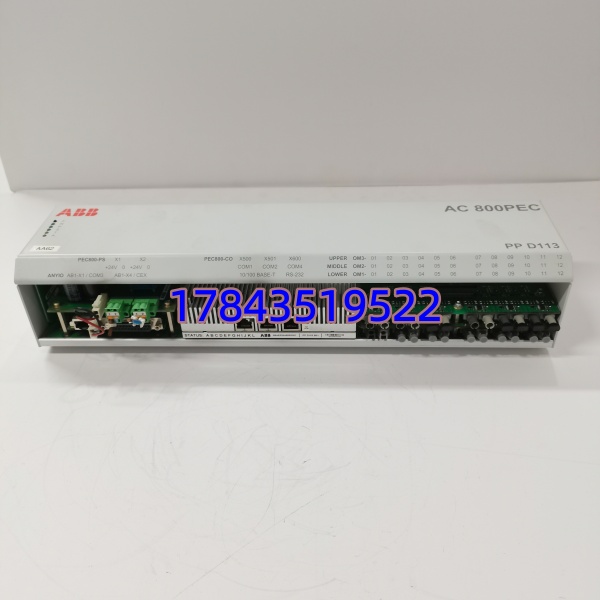

ABB 3BHE023784R1023 PP D113 B01-10-150000
应用场景与行业案例
工程痛点描述
大功率变流与传动系统需微秒级实时控制，普通 PLC 响应慢、运算能力不足，无法实现高精度电流环、速度环控制；同时设备价值高、停机损失大，对控制器可靠性、冗余与安全等级要求严苛。
典型应用场景
- 电力行业 – 同步发电机励磁控制控制励磁系统输出，稳定发电机电压与无功功率，保障并网稳定性，适用于火电、水电厂。
- 新能源 – 风电变流器控制实现双馈 / 直驱风机的网侧与机侧变流器控制，完成最大功率追踪（MPPT）与电网适应性调节。
- 工业传动 – 大型电机驱动控制轧钢机、矿井提升机、水泥窑等大功率交流电机，实现高精度调速与四象限运行。
- 轨道交通 – 牵引变流器控制高铁 / 地铁牵引逆变器，实现平稳启动、调速与能量回馈，保障运行高效舒适。
- 冶金行业 – 高频感应加热电源控制高频电源输出频率与功率，满足金属热处理、熔炼的精确温控需求。
真实案例
某风电场主控系统升级2025 年 10 月，华北某风电场 2MW 风机原控制器老化，控制周期达 500μs，MPPT 精度低，发电量损失严重；且无冗余，控制器故障导致风机频繁停机，年损失超百万。
更换为 ABB PP D113 B01 模块后，控制周期缩短至 15μs，MPPT 追踪精度提升至 99.5%，单台风机年发电量增加约 8 万度；双网口冗余设计实现通讯无缝切换，SIL2 安全等级降低故障风险，风机年停机时间减少 90%，半年内收回改造成本。

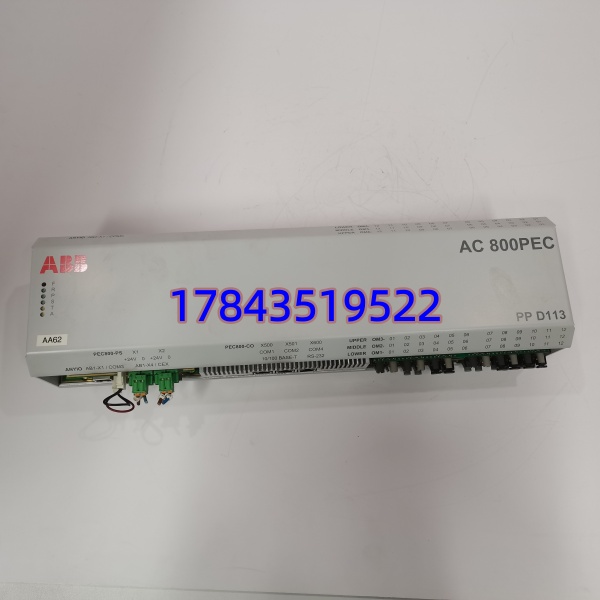

ABB 3BHE023784R1023 PP D113 B01-10-150000
核心卖点与差异化
- 双核心高速控制：MCU+FPGA 架构，控制周期达10μs，运算速度是普通 PLC 的 50 倍，适配高精度变流控制。
- 冗余通讯设计：双以太网 + 光纤接口，支持环网冗余，通讯中断自动切换，可靠性提升至 99.999%。
- 电力电子专用算法：内置电流环、速度环、矢量控制库，无需复杂编程，直接调用功能块，开发周期缩短 60%。
- 高安全等级：通过IEC 61508 SIL2认证，具备完善的过流、过压、过热保护，适配高价值设备控制。
- 宽温与强抗扰：-20°C~+60°C 工作温度，PCB 三防涂层，耐受粉尘、潮湿与强电磁干扰，适配恶劣工况。
