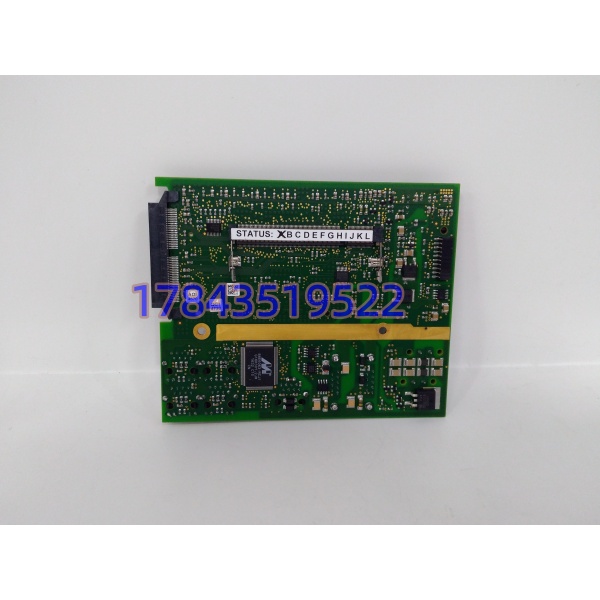

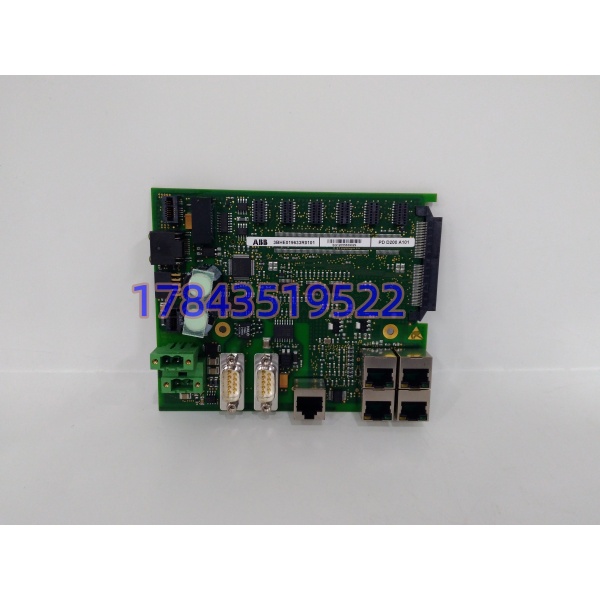

ABB 3BHE019633R0101 PDD200A101 | Unitrol 励磁控制主板

描述

关键技术规格

产品深度介绍

3BHE019633R0101（PDD200A101）是 ABB Unitrol 励磁装置核心主控板，广泛配套火电、水电、热电联产机组同步发电机励磁系统。板卡承担电压闭环调节、无功功率控制、各类励磁故障判别与保护跳闸逻辑运算。

板卡集成多路以太网与串行通信接口，实现和 DCS、后台监控系统的数据交互。相比早期励磁控制硬件，运算响应速度更快，内置完善的故障录波功能，机组发生振荡、失磁、过励故障时，可留存运行数据辅助事后分析。大量存量发电机组仍在使用该硬件，一旦板卡故障，机组无法正常启机并网。

应用场景与行业案例

电厂运维普遍面临一类难题：老机组励磁主控板一旦失效，发电机无法建立机端电压，机组被迫停机。原厂停产之后，订货周期动辄数月，而发电机组停机每一天都会产生高额电量损失。

典型应用场景：

1. 火力发电厂 – 汽轮发电机励磁控制 配套 25MW～300MW 汽轮发电机组 Unitrol 励磁柜，完成机端电压稳定、无功调节。
2. 水力发电厂 – 水轮发电机控制 水电厂频繁启停、负荷波动大，依靠该板实现快速励磁响应，抑制电压波动。
3. 热电联产电厂 – 自备发电机组 供热季不允许非计划停机，励磁系统关键板卡必须预留备用备件。
4. 钢铁自备电厂 – 孤网运行机组 孤网工况对励磁调节响应要求严苛，板卡稳定运行直接保障厂区供电。

案例：华北某 135MW 热电机组抢修 去年供暖高峰期，#1 机组励磁柜 PDD200A101 通讯中断，DCS 无法读取励磁参数，励磁系统自动切就地模式。运维评估风险，长时间就地运行存在失磁跳闸隐患。 咨询 ABB 代理商确认原厂无货，交付周期无法匹配供暖保供需求。采购现货备件到货后，先核对板卡固件版本，导入原有励磁整定参数，上机调试 40 分钟完成恢复。 经过本次故障，电厂更新备件储备清单，常备一套完整励磁主控板，规避冬季保供停机风险。

质量透明化检测流程

1. 入库验收检测 核对板卡序列号；检查 PCB 板面有无腐蚀、电容鼓包、维修焊接痕迹；接口端子、网口无变形破损。
2. 上机功能测试 采用 Unitrol 励磁仿真测试平台通电老化；持续 24 小时通电监测板卡状态指示灯；以太网、串口通讯逐项测试，验证数据收发稳定；可向客户提供测试照片。
3. 电气参数测试 Fluke 万用表校验供电回路；500V 摇表完成绝缘测试，绝缘阻值大于 10 MΩ。
4. 固件信息备案 读取板卡固件版本完整存档，记录当前参数配置基线，便于客户现场对照。

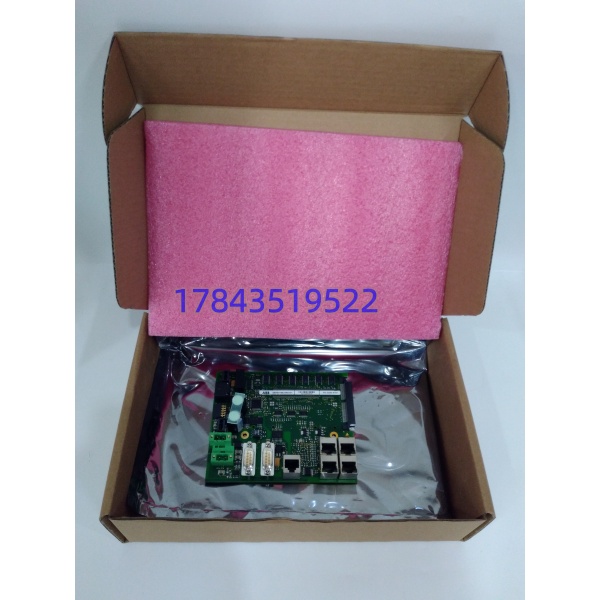

5. 最终质检封装 检验合格粘贴 QC 标签；防静电袋密封，外加气泡膜与硬质纸箱，防止运输震动损伤电路板。
