ABB 3BHB017693R0001（BD 5935.48/61）是一款高可靠性安全继电器，专为工业安全控制系统设计，用于监控急停按钮、安全门、安全光栅等安全装置，确保设备在危险状态下快速安全停机。
模块支持单 / 双通道配置，具备跨故障检测、线路终端检测功能，符合 SIL3 安全完整性等级及 PL e 性能等级，可在 – 25℃~+60℃宽温环境稳定运行。采用 DIN 导轨安装，紧凑设计（45mm 宽），节省机柜空间，广泛应用于机械加工、汽车制造、包装设备、物流输送等需安全防护的场景，是设备安全升级与合规改造的核心备件。

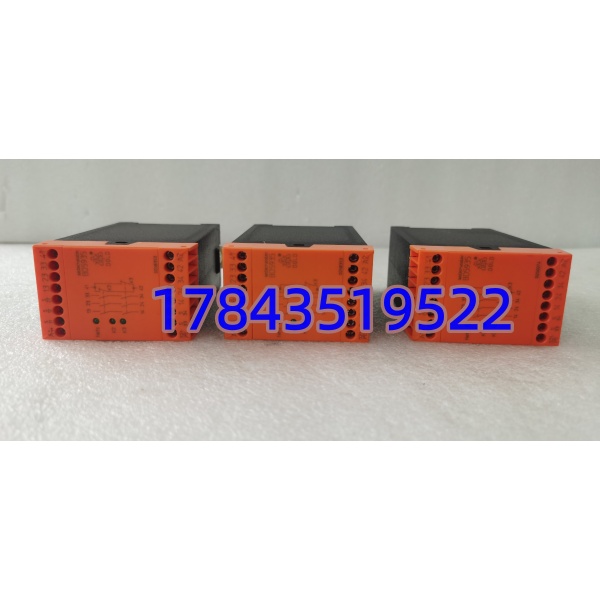

ABB 3BHB017693R0001
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3BHB017693R0001（BD 5935.48/61 24VDC） |
| 功能 | 急停 / 安全门 / 光栅监控、安全回路控制 |
| 供电电压 | 24V DC ±10% |
| 安全等级 | SIL3（IEC 61508）、PL e（ISO 13849-1） |
| 触点配置 | 3 路常开（NO）+1 路常闭（NC）安全触点 |
| 触点容量 | 5A/250V AC |
| 工作温度 | -25℃～+60℃ |
| 存储温度 | -40℃～+85℃ |
| 安装方式 | DIN 导轨安装（45mm 宽） |
| 响应时间 | ≤10ms |
| 诊断功能 | 跨故障检测、线路终端检测、状态指示灯 |
| 认证 | CE、UL、RoHS |
SOP 质量透明化检测流程
- 入库验收检测核验原厂序列号、标签清晰无打磨；核对装箱单与出厂合格证；外观无划痕、烧蚀、拆装痕迹；端子无氧化、针脚完好，防静电袋未拆封。
- 上电功能测试（Live Test）接入 24V DC 电源，上电自检指示灯正常；模拟急停 / 安全门触发信号，测试安全触点动作可靠、状态指示灯同步；双通道配置测试跨故障检测功能正常；24 小时通电老化测试，记录温升与运行状态，留存测试报告。
- 电气参数测试测量供电电压正常，功耗符合标准；测试触点接触电阻≤0.1Ω，动作 / 复位灵敏；绝缘电阻测试（500V 摇表）阻值＞10MΩ；触点耐压测试符合 250V AC 标准。
- 安全功能验证校验 SIL3 安全等级相关功能，确保故障时安全触点可靠断开；测试线路终端检测功能，断线 / 短路时模块准确报警；验证状态指示灯与实际工作状态一致。
- 最终质检与包装质检员签字确认；防静电袋密封，气泡膜加固防震；粘贴日期型合格标签，可提供检测实拍视频与报告。
技术避坑指南
- 供电电压与极性错误模块仅支持 24V DC 供电，接入 AC 电源或正负极接反会直接烧毁内部电路。曾有项目误接 220V AC，导致模块报废并影响周边设备，更换前务必核对电源类型与极性。
- 安全触点负载超限触点最大容量为 5A/250V AC，连接大功率负载（如大接触器线圈）会导致触点熔焊、失效，失去安全保护功能。需严格按规格选型，大功率负载应通过中间继电器转接。
- 单 / 双通道配置混淆模块支持单 / 双通道接线，配置错误会导致安全监控失效或误报警。急停回路优先双通道接线，安全门可单通道，更换前需记录旧模块配置，避免凭经验接线。
- 安装环境散热不良模块工作温度上限 + 60℃，紧贴发热设备或密闭空间安装会导致高温报警、触点动作延迟，降低安全可靠性。安装时需预留≥20mm 散热空间，远离变频器、变压器等热源。
- 忽略接地与屏蔽安全回路未可靠接地或信号线无屏蔽，易受电磁干扰导致误动作。需确保模块接地端子可靠接地，安全信号线缆采用屏蔽线并单端接地，远离强电电缆。
记住这几点，能杜绝 99% 的安全系统故障风险。
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 报备设备停机计划，切断相关动力电源并挂牌警示
- 确认安全回路无残留电压，静置放电工具：万用表、PH1 螺丝刀、标签纸、拍照手机备份：拍照记录旧模块的供电接线、安全输入端子、触点输出接线
阶段二：拆卸旧模块（5 分钟）
- 标记供电线、安全信号线、触点输出线端子，依次松脱线缆
- 向下按压模块卡扣，平稳从 DIN 导轨上取下旧模块
- 清理导轨灰尘，检查安装位置无松动、变形
阶段三：安装新模块（8 分钟）
- 核对新模块型号完全一致，去除防静电包装
- 将模块对准 DIN 导轨，向上推入，听到卡扣 “咔哒” 声即固定到位
- 对照旧模块照片，按标识复原接线：
- A1、A2：接 24V DC 电源（A1+、A2-）
- S11、S12：接急停按钮 / 安全门输入（单通道）
- S21、S22：接双通道安全输入（可选）
- 13-14、23-24、33-34：安全常开触点输出
- 41-42：安全常闭触点输出
- 拧紧端子螺丝（约 0.4N・m 扭矩），轻拉线缆确认固定牢靠
ABB 3BHB017693R0001
常见问题解答（FAQ）
Q1：这个模块可以替代 DOLD BD5935.48 安全继电器吗？A：可以直接替代。两者型号规格、功能、引脚定义完全兼容，无需修改接线，直接替换即可，适配同类型安全控制系统。
Q2：支持急停按钮和安全门同时监控吗？A：支持。模块可配置为双通道模式，一路接急停按钮，一路接安全门，任意一路触发均会切断安全回路，实现多重安全防护。
Q3：安全触点可以直接控制变频器吗？A：不建议直接控制。变频器控制回路电流可能超过触点 5A 容量，易导致触点损坏。建议通过中间继电器转接，用安全触点控制中间继电器线圈，再由中间继电器控制变频器。
Q4：质保多久，缺货时能替代吗？A：现货提供 12 个月原厂标准质保。同规格替代型号为 DOLD BD5935.48/61，功能、引脚完全兼容，可直接替换，建议常备 1-2 个备件应对突发故障。
Q5：可以在防爆环境使用吗？A：不建议直接用于防爆 1 区 / 21 区环境。模块无 ATEX 防爆认证，需在防爆环境使用时，需加装符合防爆等级的外壳并合规安装，否则存在安全隐患。
