ABB 3BHB007211R0103 | 高压变频控制驱动板 工业电力备件现

描述

产品深度介绍

ABB 3BHB007211R0103 是高压变频系统、大功率传动设备配套的专用控制板卡。主要负责功率单元脉冲触发、现场模拟信号采集、回路状态监测，同时具备过流、过压异常反馈功能。

板卡采用高绝缘、强电磁兼容设计，适配冶金、化工、电厂等强干扰工业环境，结构尺寸贴合原厂机柜安装位，可原位直接替换故障板卡，缩短设备停机维保时长。

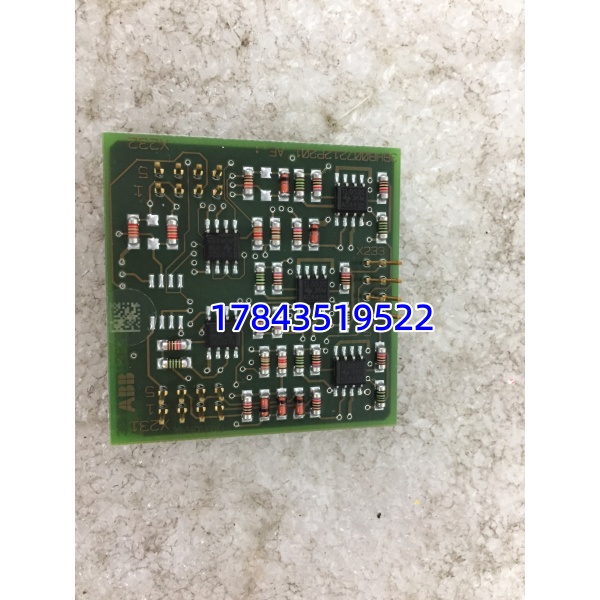

ABB 3BHB007211R0103

关键技术规格

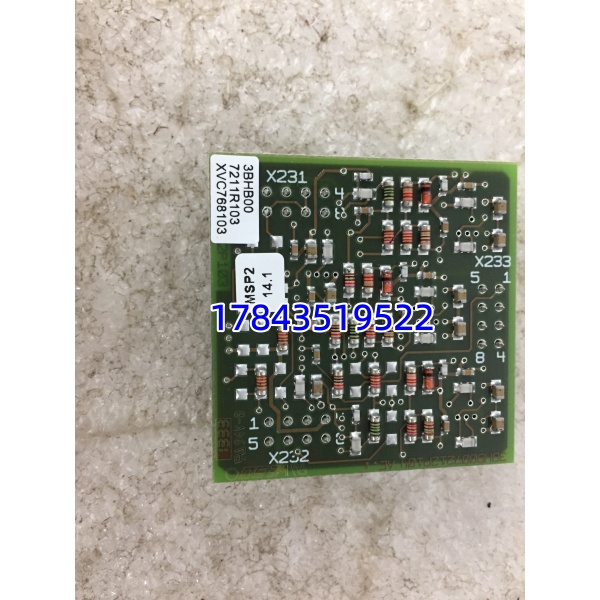

ABB 3BHB007211R0103

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全操作要求

1. 提交停机申请，切断高压柜总电源与控制电源
2. 静置放电不少于 5 分钟，释放柜内高压残余电量
3. 落实上锁挂牌，防止误合闸送电

工具准备：防静电手环、绝缘螺丝刀、Fluke 115 万用表、标签贴纸、手机拍照存档

备份工作：完整拍摄旧板卡排线、端子定义、卡扣位置、跳线配置，便于一比一复刻安装。

阶段二：拆卸旧板卡（15 分钟）

1. 打开高压控制柜防护门板，隔离高压区域
2. 对信号排线、电源端子、光纤接头逐一标记编号
3. 轻按卡扣拔下所有连接器，禁止硬拉拽扯线材
4. 拆除板卡固定螺丝，平稳抽出旧板卡
5. 清理插槽粉尘，检查背板插座针脚无弯曲氧化

阶段三：安装新板卡（15 分钟）

1. 全程做好静电防护，拆封核对实物型号 3BHB007211R0103
2. 检查板面电容、芯片、接口无磕碰破损
3. 对准机柜插槽平稳推入，锁紧固定螺丝
4. 对照旧件照片，逐一对接排线、端子、光纤接头
5. 确认插头卡扣锁紧，线路无挤压、无干涉拉扯

自检清单：

• 型号完全匹配无误
• 所有连接器插接到位
• 板卡固定牢固无松动
• 柜内无遗留工具杂物

阶段四：上电测试（20 分钟）

上电前检查：复核接线顺序、屏蔽接地规范，确认强弱电线路分区排布，无短接错接。

上电步骤：

1. 先投入控制低压电源，观察板卡指示灯初始状态
2. 系统完成硬件自检，无硬件报错代码
3. 空载模式下检测脉冲信号、采样数据正常
4. 缓慢投入高压负载，监测板卡温升与运行状态
5. 连续空载 + 带载试运行 30 分钟，无告警、无跳闸

常见问题解答（FAQ）

Q1：3BHB007211R0103 主要用在哪些设备？A：多用于 ABB 高压变频整机、大功率工业传动系统、电厂辅机变频、冶金轧线动力单元，是高压变频整套设备里的核心触发与信号采集备件。

Q2：更换该板卡是否支持热插拔？A：完全不支持。设备内部含有高压回路与储能电容，必须整机断电、充分放电后再拆装，带电操作会直接烧毁板卡，还存在高压触电风险。

Q3：同型号直接替换需要调试参数吗？A：原位同型号替换无需复杂调试，只要接线、光纤、跳线配置和原板一致，清除历史故障记录即可正常投入使用。

Q4：如何区分全新原装与拆机翻新件？A：原装全新件标签印刷清晰、序列号完整，板面无划痕、螺丝无拆卸痕迹，焊点原厂规整无二次补焊。全程可提供实物实拍、入库质检照片，规避翻新拆机件风险。
