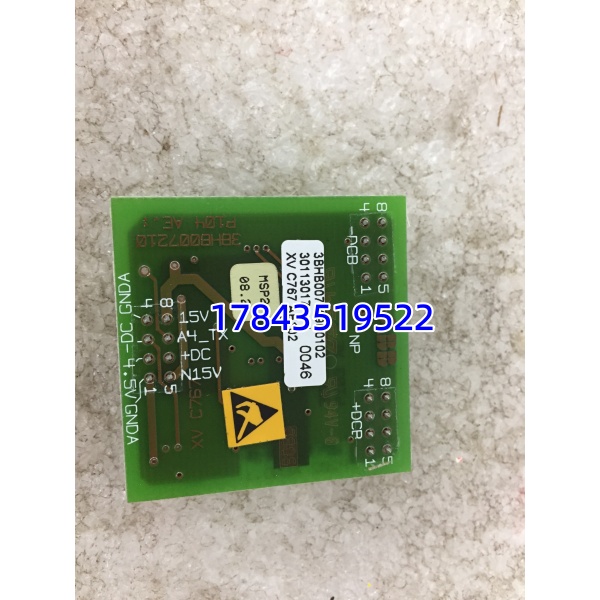

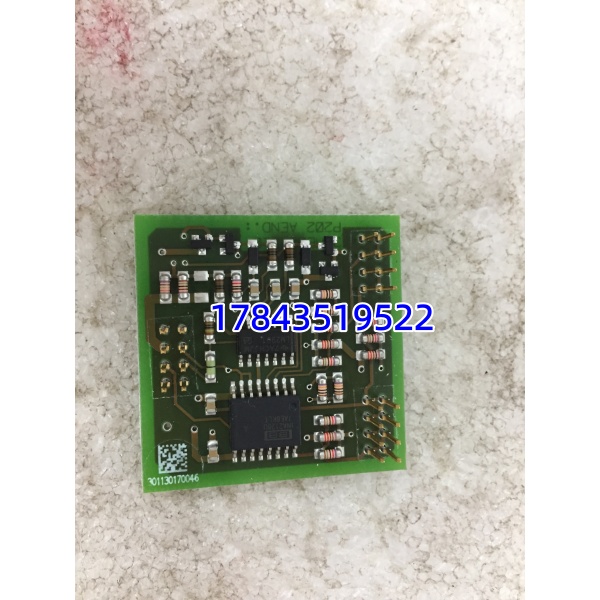

ABB 3BHB007209R0102 (XVC767AE102) | 电流监测板

描述

产品深度介绍

ABB 3BHB007209R0102 (XVC767AE102) 是 ABB 专为高压变频与大功率传动系统设计的IGCT 集成保护与电流监测板，核心用于大功率变流装置的电流精确采样、IGCT 器件保护及系统信号调理，常见于 ABB 中压变频器、SVG 动态无功补偿及大型传动控制柜。

采用工业级高精密元器件与阻燃 PCB 板，具备抗电磁干扰、宽温运行（-10°C 至 + 60°C）特性。集成多路高精度电流采样电路与硬件保护逻辑，可实时监测母线与负载电流，实现过流、过压、欠压、过热等故障的快速响应与保护，保障大功率变流设备稳定运行。

ABB 3BHB007209R0102

关键技术规格

ABB 3BHB007209R0102

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全要求

1. 切断高压系统总电源，包括辅助控制电源，静置 10 分钟放电
2. 佩戴防静电手环，在防静电垫上操作，避免静电击穿精密芯片
3. 备份系统参数与程序，拍照记录旧板接线端子与 DIP 开关位置

工具清单：十字螺丝刀、万用表、标签纸、防静电手环、绝缘手套

阶段二：拆卸旧板（15 分钟）

1. 标记所有接线端子编号（电源、信号、通讯），避免混淆
2. 松开端子螺丝，轻拔线缆，禁止硬拽损坏端子或线路板铜箔
3. 拧下固定螺丝（或松开导轨卡扣），垂直拔出线路板
4. 检查背板连接器与针脚是否弯曲、氧化，用无尘布清洁

阶段三：安装新板（15 分钟）

1. 核对型号：确认 3BHB007209R0102 实物无误，序列号匹配
2. 复刻配置：对照照片设置 DIP 开关（站地址、采样量程、终端电阻）
3. 对准导轨或安装位推入线路板，拧紧固定螺丝（扭矩 0.5N・m）
4. 按标签恢复接线，端子螺丝拧紧，确保无松动
5. 自检：线路板固定牢固、接线无错位、无工具遗留

阶段四：上电测试（20 分钟）

1. 测量 24V DC 电源正常，无短路，高压侧绝缘合格
2. 先给控制回路上电，观察板载指示灯：PWR 绿灯常亮、无 ERR 红灯报警
3. 连接上位机或调试软件，读取电流采样数据，核对精度
4. 模拟过流 / 过热信号，测试保护逻辑触发正常
5. 空载运行 30 分钟，监测温升与稳定性，记录序列号至维护日志

常见问题解答 (FAQ)

Q1：3BHB007209R0102 支持热插拔吗？A：绝对不支持。该板属于高压变频系统核心保护部件，带电插拔会导致背板短路、芯片烧毁，甚至引发高压电弧危险。更换必须完全断电并充分放电。

Q2：电流采样偏差大是什么原因？A：常见原因有 3 点：① DIP 开关量程设置与现场传感器不匹配；② 接线端子松动或接触不良；③ 线路板受潮或积灰。曾遇到现场更换后电流偏差超 5%，排查发现是端子螺丝未拧紧，重新紧固后精度恢复正常。采购前务必确认原板量程设置。

Q3：可以用普通万用表测量该板信号吗？A：不建议。该板为高精度采样电路，普通万用表精度不足，且易引入干扰。需用 Fluke 高精度万用表或示波器测量，操作时做好防静电措施。

Q4：这个板适配哪些 ABB 系统？A：主要适配 ABB 中压变频器（如 ACS1000/ACS2000 系列）、SVG 动态无功补偿装置及大型工业传动控制柜。可直接替换同型号 XVC767AE102 板，无需额外改装。

Q5：质保多久？是全新原装吗？A：提供 12 个月质保（发货日起）。所有 3BHB007209R0102 均为全新原装，附原厂序列号、出厂检测报告，支持官网核验，拒绝翻新件或维修件。
