描述
产品成套深度介绍
整套 ABB 5SHX08F4502+GVC703AE01（3BHB003387R0101）+5SXE05-0151 是 ACS6000 高压变频系统标准功率核心总成，分为功率开关器件与门极驱动控制板两部分配套使用，缺一不可。
- 5SHX08F4502 IGCT 功率模块4500V 非对称压接式集成门极换流晶闸管，采用双面水冷散热结构，耐受大功率工频、低频开关工况，承载高压变流器主回路电能变换，具备极低通态损耗，适配兆瓦级电机传动、风电变流装置。

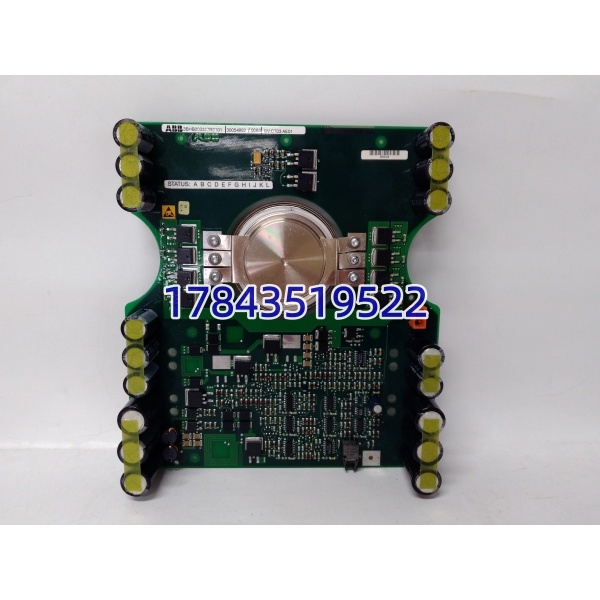

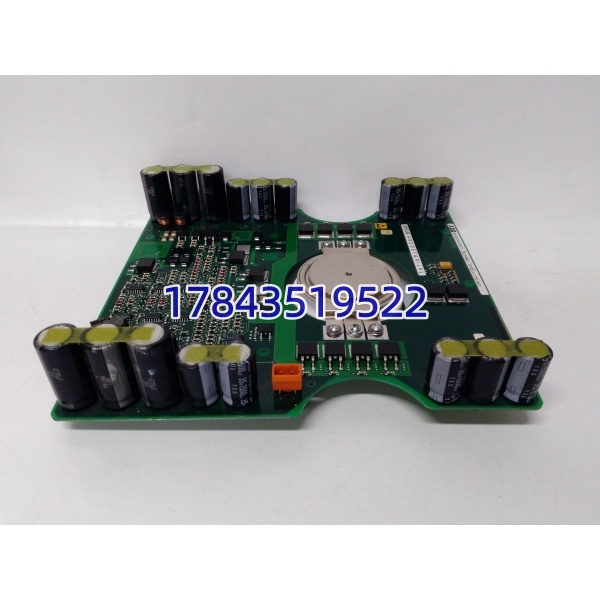

- GVC703AE01 驱动板（3BHB003387R0101）整套驱动基板，板载专用驱动芯片 5SXE05-0151，光纤隔离接收主控下发的开关时序信号，放大生成标准门极驱动波形驱动 IGCT；实时监测功率器件电流、母线电压，一旦出现短路、过流、欠压立即封锁脉冲，防止 IGCT 击穿损坏；整机喷涂三防绝缘漆，隔离强弱电 4kV 耐压，抵御高压柜强电磁干扰。整套广泛应用于冶金轧机主传动、大型风机水泵高压变频、陆上 / 海上风电变流器、电网 SVG 无功补偿装置，单套驱动对应单只 IGCT 功率器件，多套并联组成三相功率桥，支持长期 24 小时不间断连续运行。
成套关键技术规格
1）5SHX08F4502 IGCT 功率器件
| 参数项 | 参数数值 |
|---|---|
| 阻断电压 | 4500 V |
| 额定连续电流 | 800 A |
| 封装形式 | 双面水冷压接式 |
| 关断时间 | ≤150 μs |
| 通态压降 | ≤2.5 V |
| 工作结温 | -40 ℃ ~ +125 ℃ |
| 绝缘耐压 | 5000 VAC 1 分钟 |
| 适配驱动 | GVC703AE01（3BHB003387R0101） |
2）GVC703AE01 驱动板 3BHB003387R0101（内置 5SXE05-0151）
| 参数项 | 参数数值 |
|---|---|
| 内置驱动芯片 | 5SXE05-0151 |
| 供电输入 | 24 V DC，波动 20~32 VDC |
| 信号传输 | 双通道光纤收发，强弱电 4kV 隔离 |
| 内置保护 | UVLO 欠压锁定、输出短路、IGCT 过流故障检测 |
| 状态指示 | 电源、光纤通讯、功率器件故障三路独立 LED |
| 散热环境 | IP20 柜内安装，水冷功率单元配套使用 |
| 工作温度 | -10 ℃ ~ +65 ℃ |
| 整机功耗 | 约 5.2 W |
| 配套系统 | ACS6000 高压变频器、风电 PCS 变流器 |
常见问题解答
Q1：GVC703AE01 驱动板与 IGCT 支持带电热插拔吗？A：完全禁止带电操作。高压功率单元带电插拔驱动板 / IGCT 会产生高压浪涌，瞬间击穿驱动芯片与 IGCT；整套更换必须高压分闸、控制电源断电、充分放电泄压后操作。
Q2：5SHX08F4502 可以搭配其他型号驱动板替换吗？A：不可通用，仅配套 GVC703AE01（3BHB003387R0101、内置 5SXE05-0151）专用驱动板；其他 GVC 系列驱动芯片门极驱动电流、时序参数不匹配，上机直接损坏 IGCT。
Q3：仅 IGCT 损坏，保留原有驱动板是否可行？A：理论可单独更换 IGCT，但必须保证新旧 IGCT 批次、门极参数完全一致，更换后需完整校准驱动脉冲；现场维护建议整套同步更换 IGCT + 驱动板，避免参数不匹配引发隐性故障。
Q4：原厂成套订货周期多久，库存备件质保时长？A：整套原厂全新订货交期 12–22 周，现货为原厂全新闲置成套库存，提供 12 个月质保。质保覆盖 IGCT 本体、驱动板 5SXE05-0151 芯片、光纤通讯电路出厂硬件缺陷；人为静电击穿、水冷散热不良、供电反接、高压过冲、私自拆解夹具不在质保范围内。
Q5：如何区分货源为全新原装还是翻新拆机件？A：本店现货全部原厂全新未上机成套库存，无拆机翻新件。核验方式：1、IGCT 底座、驱动板独立序列号可对接 ABB 原厂渠道查询出厂批次；2、随货附带成套入库质检报告、光纤脉冲仿真完整测试视频；3、IGCT 水冷接触面无任何压接划痕，驱动板金手指无插拔磨损，翻新件普遍存在底座划痕、背面补焊、光纤接口氧化痕迹，下单前可提供整套正反面实拍图核对。
A：单只 4500V/800A IGCT 适配单桥臂功率支路，三相六套成套器件组成完整高压变频主回路，可驱动数千千瓦级高压同步 / 异步电机，适配轧机、风机、水泵、风电变流器大功率负载。
