ABB 3BHB003154R0101 GVC707AE01 | 可控硅驱动板 高压变频备件

描述

关键技术规格

产品深度介绍

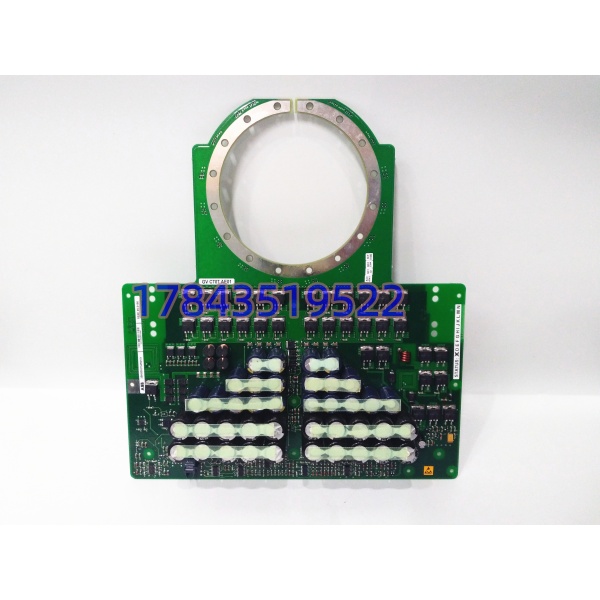

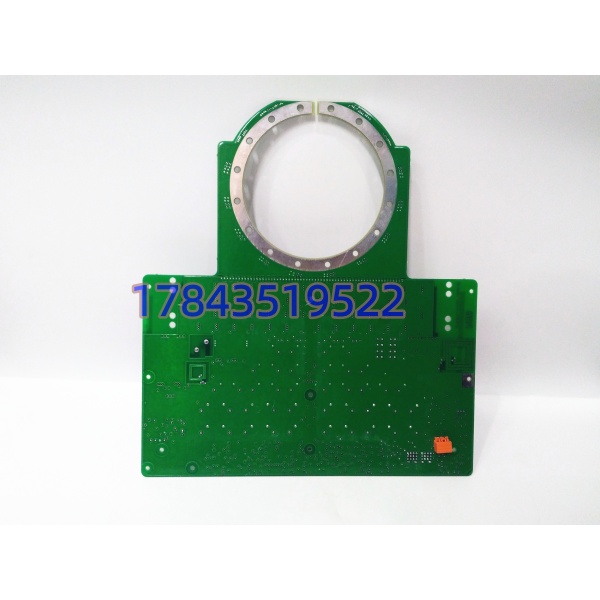

3BHB003154R0101（GVC707AE01）、3BHB003149P201、3BHB003149P104、5SXE05-0156 构成 ABB ACS5000 中压变频器功率单元核心组件。GVC707AE01 作为主控驱动板，接收光纤指令，输出驱动信号控制 5SXE05-0156 IGCT 通断。 3BHB003149P104、3BHB003149P201 属于配套信号转接板，完成驱动板与功率单元内部信号交互，实现状态反馈、故障信号上传。整套硬件是中压变频功率变换核心，广泛用于大功率电机调速场景。

整套板卡与 IGCT 器件原厂供货周期漫长，现货备件主要用于现场功率单元故障抢修、年度检修更换。新旧硬件版本存在引脚与程序适配差异，替换不可随意混装。

应用场景与行业案例

高压传动现场有一个普遍痛点：功率单元 IGCT 或驱动板损坏后，整机停机。多数厂区没有备用组件，原厂订货动辄数月，生产线长期停滞。单台大功率高压变频停机，每日生产损耗极高。

典型应用场景：

1. 火力发电 – 引风机、送风机、一次风机 ACS5000 变频调速 大功率辅机依靠中压变频调节风量，功率单元组件故障直接导致风机跳闸，影响锅炉稳定运行。
2. 冶金行业 – 轧机主传动、除尘风机中压变频 现场粉尘大、冲击负载频繁，IGCT 与驱动板长期承受电压波动，易出现老化损坏。
3. 石油化工 – 大型压缩机、循环水泵机组 连续不间断生产装置，不允许长时间停机，常备驱动板、IGCT 模块作为应急备件。
4. 矿山行业 – 主通风机、提升机中压传动系统 远距离大功率电机驱动，电网波动频繁，对功率器件可靠性要求严苛。
5. 水泥建材 – 窑主传动、大型原料磨变频设备

案例：某电厂引风机变频抢修 去年春季检修期间，300MW 机组引风机 ACS5000 变频器报功率单元故障。运维人员拆解排查，确认 5SXE05-0156 IGCT 损坏，连带 GVC707AE01 驱动板异常。 向原厂询价，交货周期 12 周，机组无法等待长时间停机。我们整套组件完成通电光纤通讯、信号模拟测试后安排快运。组件到位后完成更换、单元静态调试，变频器顺利空载、带载试运行。 检修结束后，电厂把这套 IGCT、驱动板组合加入常备备件清单，规避后续突发停机风险。

质量透明化检测流程

1. 入库验收检测 来源追溯：核验原厂序列号、标签批次信息； 外观检查：电路板无鼓包、烧蚀、腐蚀，IGCT 模块基板无变形，无维修焊接痕迹； 附件核对：确认板卡连接器、光纤接口完好。
2. 上机功能测试 搭建 ACS5000 仿真测试平台； 通电检测：驱动板电源回路、状态指示灯校验； 光纤通讯测试：验证主控与 GVC707AE01 信号收发； 联动测试：驱动板搭配 3BHB003149 转接板模拟驱动 5SXE05-0156 时序信号； 连续通电 24 小时监测温升，捕捉隐性异常； 测试数据留存，可提供实拍检测资料。
3. 电气参数测试 Fluke 仪表检测板卡电源回路通断； 绝缘测试校验 IGCT 模块基板绝缘性能； 检查光纤接口收发通路无衰减。
4. 硬件版本校验 记录每块板卡、IGCT 模块硬件版本；接单时和客户现场在用版本比对，提前识别兼容风险。
