ABB 3BHB003152P201 / 3BHB003152P104 | 配套 GVC700AE01 大功率晶闸管控制板

描述

关键技术规格

产品深度介绍

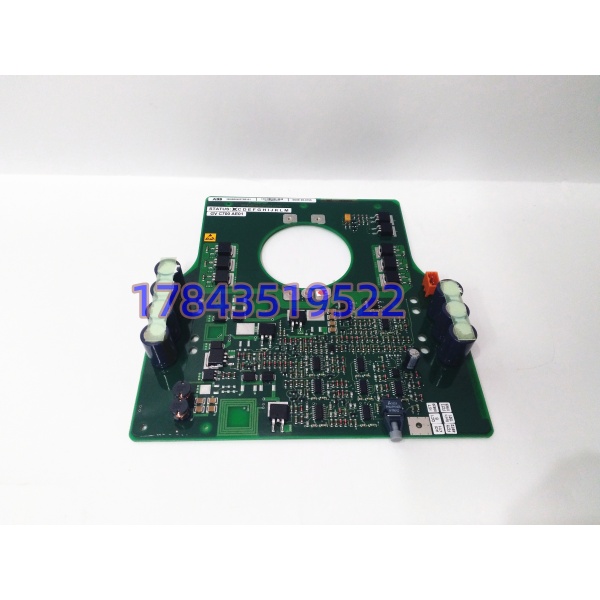

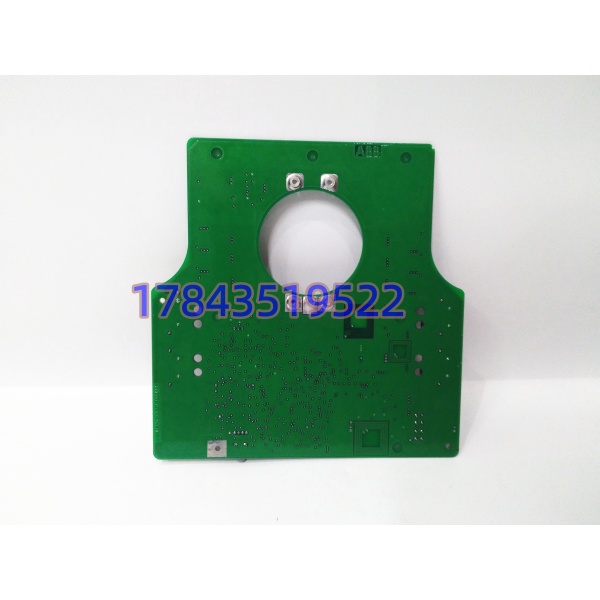

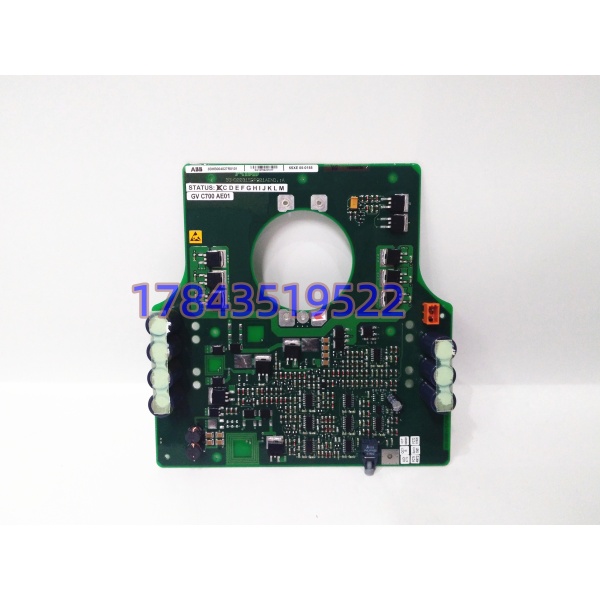

3BHB004027R0101（GVC700AE01）是 ABB 老式大功率晶闸管整流、励磁系统核心触发主板，常与 3BHB003152P201、3BHB003152P104 辅助板、5SXE05-0155 功率器件配套组成完整触发控制单元。

板卡接收上层控制器下发的光纤指令，生成精准门极触发脉冲，驱动高压晶闸管；同时持续采集直流侧电压、交流侧电流信号，实时执行各类硬件保护。大量同步电机励磁、电解整流、轧机大功率电源装置依靠这套单元运行。硬件架构老旧，不支持直接升级新款 GVC 系列板卡，故障维修优先选用同编码备件。

应用场景与行业案例

冶金、电解、造纸行业大量老式大功率整流电源、同步电机励磁柜普遍搭载这套触发组件。一旦 GVC 触发板异常，会出现励磁不稳、输出电压跳变、装置频繁跳闸停机；单台设备停机直接造成整条工艺线中断。原厂供货周期普遍长达 10 周以上，无法匹配短期检修窗口。

典型应用场景：

1. 有色金属电解行业 – 电解槽大功率整流电源 稳定直流输出控制，对触发脉冲同步性要求严苛，脉冲失衡极易造成晶闸管过热损毁。
2. 冶金轧钢 – 同步主电机励磁控制柜 轧机主传动依靠励磁系统建立磁场，励磁异常直接导致电机失磁、飞车保护动作。
3. 造纸行业 – 大型高速纸机主驱动励磁单元 连续 24 小时不间断运行，不允许无计划停机。
4. 水电厂 – 水轮发电机励磁调节装置

案例：西南铝业整流装置抢修 前年大修期间，一套电解整流柜频繁报门极故障，现场排查确认 GVC700AE01 主板与辅助板信号通道损坏。原厂反馈现货短缺，订货周期超过 2 个月。 电解生产线无法长期停产，项目找到成套现货组件。入库后先在模拟测试台完成光纤通讯、脉冲输出核验，确认各通道输出时序正常。检修窗口期成套更换主板、附属板卡，通电后整流输出平稳，各项保护功能投入正常，顺利按期复产。 后续运维部门将整套触发组件列入常备关键备件。

质量透明化检测流程

1. 入库验收检测 核对全套物料丝印编码：3BHB004027R0101、3BHB003152P201、3BHB003152P104；目视检查 PCB，无烧灼痕迹、线路无腐蚀、电容无鼓包；光纤接头洁净无碎裂，板载端子无松动氧化。
2. 上机功能测试 搭建同型号励磁系统测试平台；通电核查上电自检状态；测试光纤收发通讯稳定性；检测六路触发脉冲时序与幅值；连续 24 小时通电老化测试，测试影像、记录文件可提供客户核验。
3. 电气参数测试 使用 Fluke 仪表测量多路板载供电；检测信号回路不存在隐性短路；校验硬件保护触发回路。
4. 固件 / 配置验证 读取板卡固件版本并归档；完整拍摄板卡跳线、可调电位器原始位置，便于现场复原参数。
5. 最终质检包装 质检人员逐项核对测试记录；每块板卡独立防静电袋封装，整套组件统一缓冲打包；粘贴 QC 合格标签，标注检测日期。
