ABB 3BDH001000R0005 全新原装 | 过程控制模块

描述

产品深度介绍

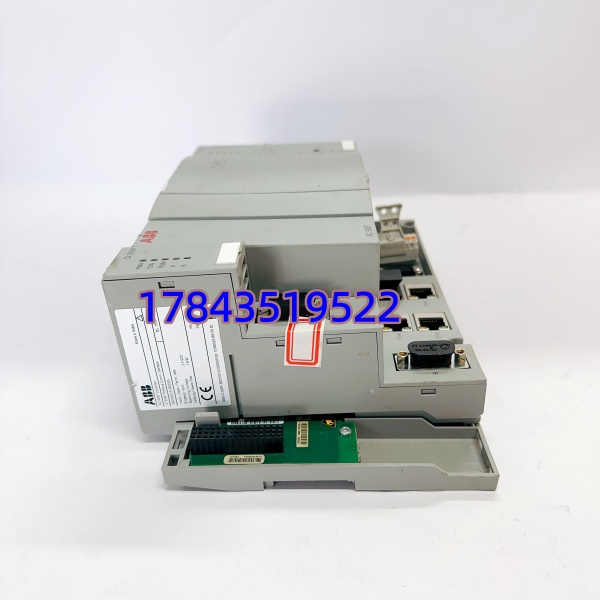

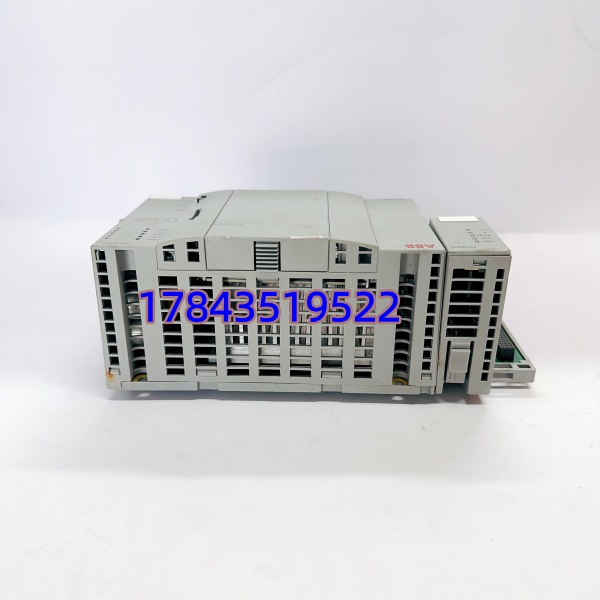

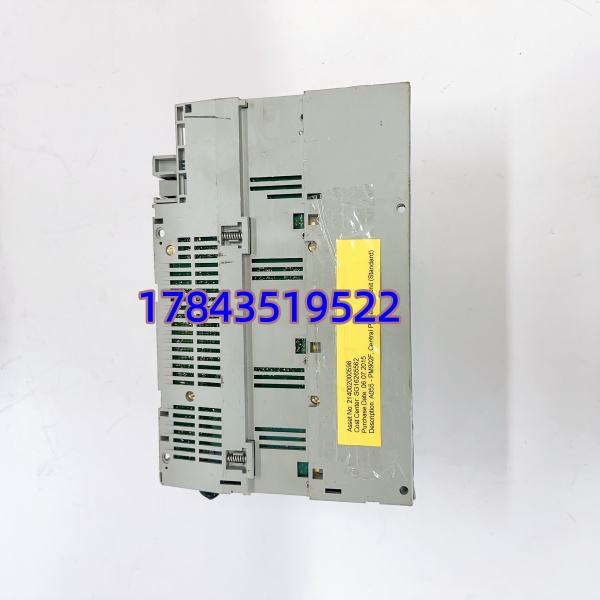

ABB PM902F 3BDH001000R0005 是 AC 800F 系统的核心处理器模块，广泛应用于电力、化工、水处理等流程工业。模块承担整套控制系统的运算、调度任务，可搭配同型号模块组建冗余架构，提升系统连续运行能力。

模块集成工业标准通讯接口，可与 I/O 模块、人机面板、上位监控系统稳定交互。硬件采用工业级元器件，耐受复杂现场环境，具备完善自诊断功能，是旧系统检修、硬件更换、设备扩容的主流备件。

键技术规格

质量检测流程

1. 入库验收检测核验原厂装箱单据、物料编号与序列号，完成来源追溯。检查电路板、金手指无划痕、腐蚀与维修痕迹，外壳完好无变形，核对出厂合格证、配套资料等附件。
2. 上机功能测试采用 ABB AC 800F 原厂测试机架搭建环境，接入标准电源完成通电自检。逐项测试模块启动状态、总线通讯、数据交互功能，连续 24 小时满载运行，全程记录温升与运行状态。使用 Fluke 115 万用表监测电气参数，测试完成后出具正式检测报告，可提供测试照片与视频。
3. 电气参数测试使用 500V 摇表开展绝缘电阻测试，检测数值大于 10 MΩ。完成接地连续性测试，确认供电回路无短路、漏电问题。
4. 固件与配置验证读取并记录模块当前固件版本，对板载跳线、拨码位置拍照留存，方便现场调试参照。
5. 最终质检与包装质检人员逐项确认检测项目并签字。模块装入专用防静电袋，外层包裹气泡膜后装入硬质纸箱，粘贴质检合格标签及检测日期。

技术避坑指南

1. 固件版本不匹配新旧模块固件版本不一致，会出现总线识别失败、通讯超时问题。替换前通过系统软件读取原有模块固件版本，采购时明确版本要求。曾有现场更换后系统持续报错，核对并刷写对应固件后才恢复正常。
2. 拨码与跳线配置错误模块跳线用于设置地址、运行模式、冗余参数，出厂默认配置未必适配现场。拍照！拍照！拍照！ 更换前完整记录旧模块跳线位置，新模块严格复刻设置，这是现场最易出现的失误。
3. 背板与插槽适配问题该模块为专用机架卡件，不可强行插入其他系列插槽。拆装时垂直插拔，避免弯折背板针脚，针脚变形会直接导致模块无法启动。
4. 电源负载不足CPU 模块搭配多组 I/O 卡件后，整体功耗会上升。计算机架总功耗时预留 20% 以上余量，电源负载超标会造成模块反复重启、运行异常。
5. 静电防护缺失模块集成精密芯片，干燥环境下静电易造成硬件损坏。操作全程佩戴防静电手环，在防静电作业面进行拆装。见过操作人员未做防护直接取放模块，通电后硬件损坏的情况。
