ABB 3BDH000741R1 | 工业自动化控制模块

描述

产品深度介绍

ABB 3BDH000741R1 是工业控制场景专用拓展板卡，适配 ABB 主流自动化控制系统。板卡负责现场各类信号的接收、整理与传输，衔接本地控制单元与上层总线设备，完成数据交互与指令转发。

整体采用工业级元器件与强化 PCB 板材，适配车间粉尘、电磁干扰强的复杂工况。内置多重电路防护，降低电压波动、静电冲击带来的部件损耗。结构布局紧凑，适配标准机柜插槽安装，拆装流程简易，可快速完成故障替换，缩短设备停机时长。

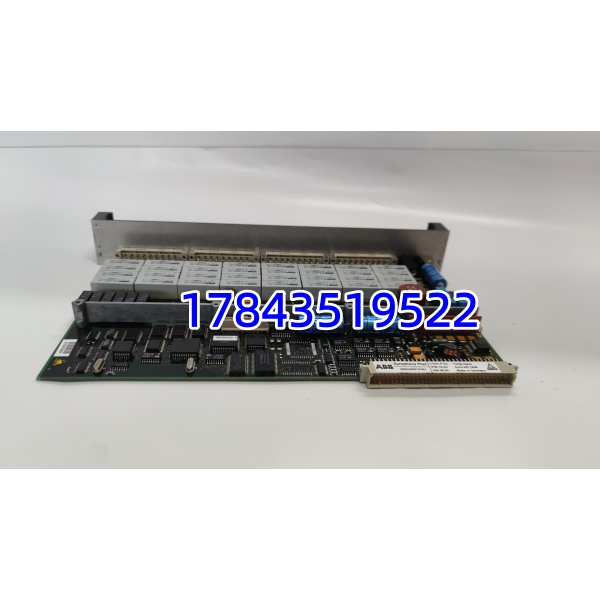

ABB 3BDH000741R1

关键技术规格

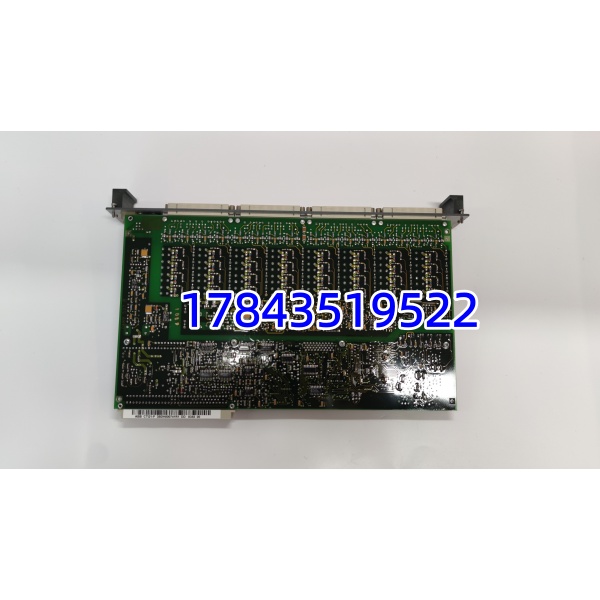

ABB 3BDH000741R1

安装与接线指南

阶段一：准备工作（约 10 分钟）

⚠️ 安全第一

1. 提交停机申请，锁定设备运行权限，切换设备至安全工况。
2. 断开整套控制系统总电源，同时切断 UPS 备用供电回路。
3. 静置 5 分钟，等待机柜内部电容完全放电，规避电击风险。
4. 全程佩戴防静电手环，在防静电台面开展操作，避免静电击穿芯片。

工具准备：防静电手环、十字螺丝刀、Fluke 115 万用表、标签贴纸、智能手机

备份工作：导出设备当前配置参数并本地保存；拍照记录旧板卡排线、端子接线、插槽卡位细节。

阶段二：拆卸旧模块（约 15 分钟）

1. 逐一拔下板卡信号排线、端子控制线，按顺序贴标区分，防止错接。
2. 松开板卡四周固定螺丝，平稳向外抽离板卡，禁止硬掰拉扯线路。
3. 取出旧板卡后，检查机柜背板插槽针脚，排查弯曲、氧化、烧蚀问题。
4. 清理插槽周边粉尘杂物，保证安装环境整洁，避免接触不良。

阶段三：安装新模块（约 20 分钟）

1. 拆除新品防静电密封包装，禁止徒手直接触碰板卡焊点与核心芯片区域。
2. 对照插槽定位卡扣，垂直对准背板接口平稳推入，确保连接器完全咬合。
3. 均匀拧紧固定螺丝，控制合理扭矩，防止板卡受压变形。
4. 对照前期留存照片，逐一对位复原所有排线与控制线，确认插头卡扣锁死。
5. 整体排查线路排布，无挤压、无短路隐患，周边元器件无干涉碰撞。

阶段四：上电测试（约 15 分钟）

1. 上电前全面复核接线与安装状态，确认无漏接、错接、虚接问题。
2. 接通控制回路 24V DC 电源，观察板卡电源指示灯状态，无异常告警红灯。
3. 连接系统控制软件，扫描硬件列表，正常识别 3BDH000741R1 板卡信息。
4. 读取设备运行数据，验证信号采集、总线通讯传输正常，无数据丢包。
5. 空载连续运行 30 分钟，板卡温升正常，系统无报错、无离线断连问题。

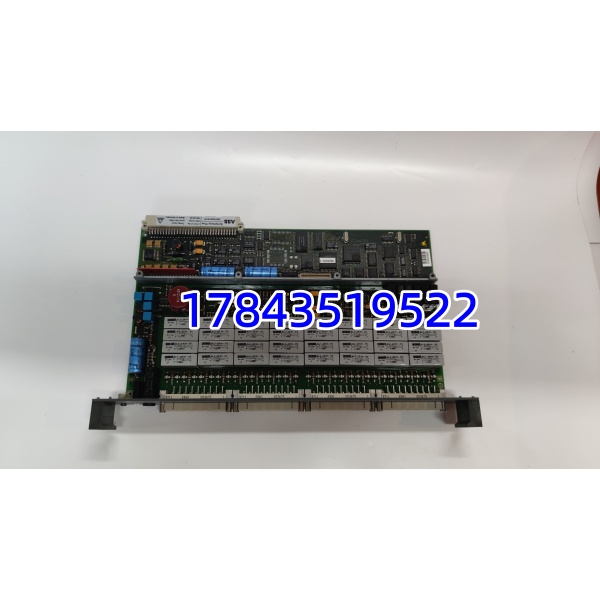

ABB 3BDH000741R1

常见问题解答（FAQ）

Q1：同型号 3BDH000741R1 是否可以直接替换使用？A：硬件尺寸、插槽接口、电气参数完全一致，同型号可直接原位替换。常规更换无需修改设备程序与控制参数，清除历史故障记录后，即可投入正常运行。

Q2：板卡频繁损坏的主要诱因有哪些？A：现场常见诱因集中在三点，机柜长期积尘受潮引发线路氧化、操作未做防静电防护造成芯片击穿、电网电压波动与瞬间浪涌冲击。定期清理机柜、稳定供电环境，能有效延长板卡使用周期。

Q3：这款板卡质保周期与售后范围是什么？A：统一提供 12 个月质保，覆盖出厂硬件瑕疵与非人为自然故障。人为接线失误、私自拆解改装、进水受潮、超温超负荷使用，不在质保范围内，可提供远程技术协助排查问题。

Q4：更换板卡后需要校准固件或配置参数吗？A：常规硬件替换无需单独刷新固件与配置。若现场系统版本老旧，存在轻微通讯不兼容时，可匹配原有设备固件版本做微调，整体操作难度低。

Q5：如何区分全新原装与二手翻新板卡？A：全新原装板卡原厂标签完整清晰，序列号可官方核验，板面无补焊、打磨、色差痕迹，原配防静电包装完好。翻新件多存在焊点翻新、标签模糊、板面氧化划痕等问题，采购可提供实物实拍与质检资料核对。
