描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 适配主控单元 | PM783F（3BDH000364R0001）AC800F 控制器专用 |
| 安装方式 | 标准 35mm DIN 导轨卡扣式固定 |
| 整机尺寸 | 宽 95.5 mm × 高 135 mm × 深 30 mm |
| 整机重量 | 0.175 kg |
| 端子结构 | 弹簧快插端子，无需工具压线，支持快速拆线 |
| 总线功能 | 内置内部背板总线触点，实现控制器供电与数据交互 |
| 工作环境 | 工作温度 -20 ℃ ~ +60 ℃；存储 -40 ℃ ~ +70 ℃，5%–95% RH 无凝露 |
| 防护等级 | IP20，仅限控制柜内使用 |
| 电气隔离 | 信号回路与背板电源基础隔离，降低共模干扰 |
| 安装限制 | 单底座仅可搭载 1 块 PM783F CPU，不可混用其他 I/O 模块 |
| 配套系统软件 | Freelance CBF 组态软件，硬件自动识别底座型号 |
| 区分型号 | TB711F 标准款；TB711FC1 强化接线抗震，适配振动工况柜体 |
产品深度介绍

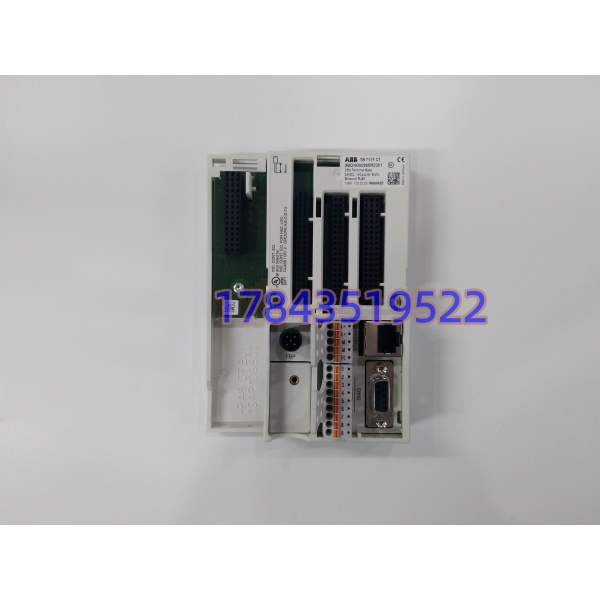

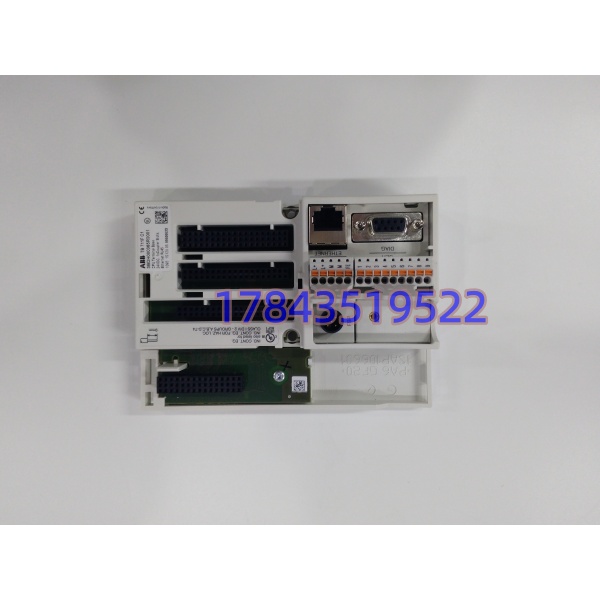

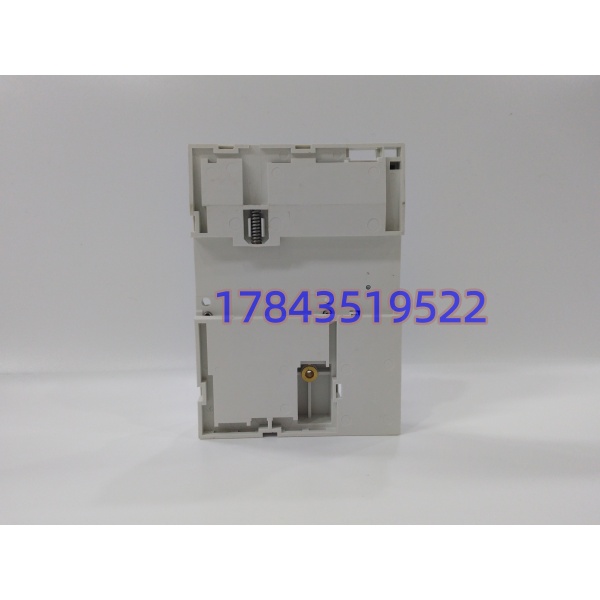

TB711FC1（3BDH000365R0001）是 ABB Freelance AC800F 系统 PM783F 控制器专属接线底座，是主控单元与控制柜线路、系统背板总线的中间载体。底座集成供电回路、内部总线触点与多路外部信号端子，CPU 模块直接垂直插接在底座上方完成电气对接，现场所有电源、接地、辅助信号全部接入底座弹簧端子，无需在 CPU 本体直接接线。
弹簧快插端子设计省去压线工具，缩短现场接线工时；FC1 版本强化卡扣抗震结构，适配冶金、造纸等柜体长期振动场景。底座不具备运算能力，仅承担信号转接、总线导通、物理承载作用，底座故障会直接造成 CPU 失联、系统离线，属于 DCS 核心易损耗配套备件。
应用场景与行业案例
工程痛点描述
化工、电厂 Freelance DCS 控制柜长期振动、温湿度交替变化，老旧底座弹簧端子弹性衰减，出现接线虚接、总线触点氧化，主控频繁报通讯丢失、系统闪断。整套 DCS 停机校验一次损耗数十万产能，原厂底座订货周期普遍 35 天以上，产线无法长期等待备件。TB711FC1 现货直接替换，原有线缆端子无需重做。
典型应用场景
- 石油化工炼化装置 – AC800F 主控站精馏、加氢装置 DCS 主控机柜，长期轻微振动，FC1 抗震底座避免端子松脱造成系统离线。
- 火力发电厂锅炉、汽机辅控系统锅炉侧多台 AC800F 控制器集中布置，底座统一转接 24V 供电、接地、故障报警信号。
- 造纸、制浆生产线分布式控制站车间水汽粉尘大，弹簧端子不易积灰卡滞，便于年度检修拆线复检。
- 水处理市政大型污水厂中控系统多套 AC800F 分站批量部署，统一规格底座降低备件库存种类。
- 冶金轧钢加热炉、冷却线 DCS 站轧机持续振动工况，普通 TB711F 易出现端子松动，选用 TB711FC1 加固款。
真实工程案例
去年上半年，江苏某化工园区加氢装置 2 套 AC800F 主控配套普通 TB711F 底座，车间设备持续振动，端子弹簧疲劳，每周出现 2–3 次 CPU 离线报警，每次需要 2 小时停机紧固接线。原厂 TB711FC1 订货周期 38 天，装置无法降负荷运行。客户采购现货 3BDH000365R0001 底座，出库前完成总线导通、端子紧固全项检测，附带原厂硬件手册。利用月度短时检修窗口直接更换底座，原有所有线缆直接插入弹簧端子，插接 PM783F CPU 后上电，CBF 软件自动识别硬件，15 分钟恢复系统运行。更换后连续运行 3 个月无通讯闪断，园区后续统一采购 4 块 TB711FC1 作为全站主控备用底座。
