产品深度介绍
ABB 3AXD50000183012 (ZCU-12) 是 ABB ACS880 系列工业变频器的核心主控板，属于驱动系统的 “大脑”。该控制板负责执行电机控制算法、处理输入输出信号、管理通讯网络及实现故障诊断，广泛应用于冶金、化工、水处理、楼宇自动化等需要高精度电机调速的场景。
作为 ACS880 系列的标配主控单元，ZCU-12 集成了高性能处理器、丰富的 I/O 接口及多种工业通讯协议，支持矢量控制与直接转矩控制 (DTC)，确保电机运行高效、稳定。采用工业级元器件与表面贴装工艺，具备强抗干扰能力与长使用寿命，可在复杂工业环境下连续稳定运行，同时支持热插拔与在线升级，便于维护与系统扩展。

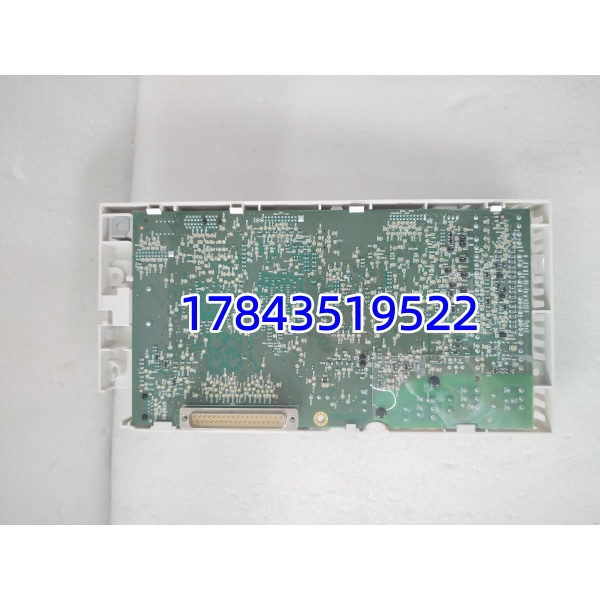

ABB 3AXD50000183012
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 3AXD50000183012 (ZCU-12) |
| 适配变频器 | ACS880 全系列 (0.75kW ~ 3200kW) |
| 处理器 | 32 位高性能 MCU |
| 控制算法 | 矢量控制 (V/F)、直接转矩控制 (DTC) |
| 通讯接口 | Modbus RTU、Profinet、EtherNet/IP (可选) |
| 数字输入 | 6 路 (可编程) |
| 数字输出 | 3 路 (继电器 / 晶体管) |
| 模拟输入 | 2 路 (0-10V/4-20mA) |
| 模拟输出 | 2 路 (0-10V/4-20mA) |
| 电源 | 24V DC (由变频器内部供电) |
| 工作温度 | -10°C ~ +55°C |
| 防护等级 | IP20 (板卡级) |
| 认证 | CE、UL、RoHS |
安装与接线指南
阶段一：准备工作 (15 分钟)
⚠️ 安全第一:
- 断开变频器主电源及控制电源，等待 5 分钟确保直流母线电容放电
- 佩戴防静电手环，在防静电垫上操作，避免静电损坏板卡
- 备份变频器参数：通过控制面板或 Drive Composer 软件导出参数文件
工具准备:
- 防静电手环 + 防静电垫
- 十字螺丝刀 (PH1 规格)
- 万用表 (测量电压与通断)
- 手机 (拍照记录原接线与 DIP 开关设置)
阶段二：拆卸旧控制板 (10 分钟)
- 移除变频器前盖板，露出控制板区域
- 拍照记录：所有接线端子、DIP 开关位置、跳线设置
- 断开接线：依次拔下通讯线、I/O 信号线、编码器线，标记线缆编号
- 释放固定：拧下控制板固定螺丝 (通常 4 颗)，小心拔出板卡 (注意背板连接器)
- 检查背板：确认背板连接器针脚无弯曲、无腐蚀、无异物
阶段三：安装新控制板 (15 分钟)
- 核对型号：确认新板卡型号为 3AXD50000183012 (ZCU-12)，与旧板一致
- 配置复刻：对照照片，设置 DIP 开关与跳线 (站地址、波特率、终端电阻)
- 插入板卡：对准背板连接器，垂直均匀用力按压，直至完全到位
- 固定螺丝：拧紧固定螺丝 (扭矩约 0.8N・m)，确保板卡牢固无松动
- 恢复接线：按照照片与标记，逐一连接所有线缆，确保接触良好
阶段四：上电测试与参数恢复 (20 分钟)
- 上电前检查：确认所有接线正确、无短路、板卡安装牢固
- 通电启动：先合控制电源，再合主电源，观察板卡 LED 指示灯状态
- RUN 灯常亮：正常启动
- ERR 灯闪烁：故障报警，排查原因
- 参数恢复：导入备份参数文件，或手动配置关键参数 (电机参数、控制模式)
- 功能测试：
- 空载运行：启动变频器，观察电机运转平稳、无异常噪音
- 负载测试：带载运行 30 分钟，检查温升、振动、噪音正常
- 通讯测试：验证与 PLC、HMI 通讯正常，数据交互无误
- 记录信息：更新维护日志，记录更换日期、人员、新板卡序列号
常见问题解答 (FAQ)
Q1: ZCU-12 (3AXD50000183012) 与 ZCU-11 有什么区别？可以直接替换吗？
A: ZCU-12 是 ZCU-11 的升级版本，硬件接口完全兼容，可直接替换，主要差异：
- ：处理器性能更强，支持更高阶 DTC 控制，通讯速率更快
- ZCU-11：早期版本，已逐步停产，库存减少替换后需注意：固件版本需匹配，建议将变频器固件升级至最新版，确保功能兼容。
Q2: 更换控制板后，变频器参数会丢失吗？需要重新编程吗？
A: 不会丢失。ACS880 变频器参数存储在功率单元的非易失性存储器中，而非控制板。更换控制板后，参数会自动加载，无需重新编程。建议：更换前备份参数，更换后核对关键参数（如电机额定电流、控制模式），确保无误。
Q3: 这个控制板支持热插拔吗？
A: 不支持。更换 必须先断开变频器主电源与控制电源，严禁带电操作。强行热插拔可能导致：
- 背板连接器烧毁、针脚短路
- 控制板芯片击穿、永久损坏
- 变频器功率单元故障，扩大停机范围
Q4: 适配哪些功率等级的 ACS880 变频器？
A: 全功率等级适配，覆盖 ACS880 系列所有机型：
- 低压系列：0.75kW ~ 560kW (380V/480V)
- 中压系列：630kW ~ 3200kW (690V)
- 壁挂式 / 柜式 / 紧凑型：均兼容安装前核对变频器侧面型号标签，确认属于 系列即可。
Q5: 质保期多久？出现质量问题怎么处理？
A: 我们提供12 个月质保（自发货日起计算），质保范围覆盖非人为损坏的硬件故障与出厂缺陷。
- 质保期内：免费更换新品，承担往返运费
- 售后流程：联系客服→提供故障照片 / 视频→远程诊断→确认故障后补发
- 人为损坏（静电击穿、进水、过压烧毁、摔落）不在质保范围内，可提供维修服务。
Q6: 市场上的 “原装” 和 “翻新” 怎么区分？
A: 可通过 4 点快速鉴别，避免踩坑：
- 外观：全新原装表面无划痕、无磨损、无维修痕迹，元器件焊点光亮均匀
- 标识：板卡丝印清晰（3AXD50000183012/），序列号可在 ABB 官网查询
- 包装：带 ABB 原厂防静电袋、合格证、说明书，外包装有正规条码
- 测试：全新原装上机后一次启动成功，无隐性故障，运行稳定我们所有产品均为全新原装，可提供原厂溯源信息，支持官方查验。
