描述
产品详情

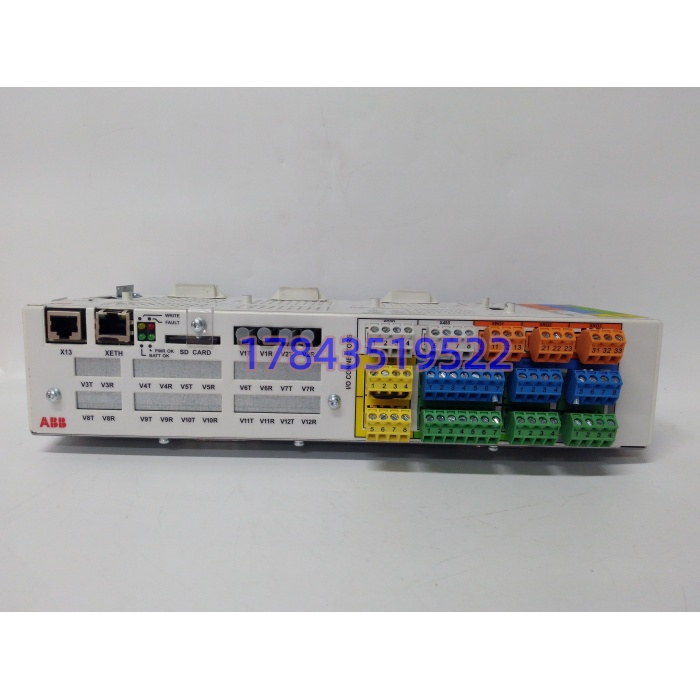

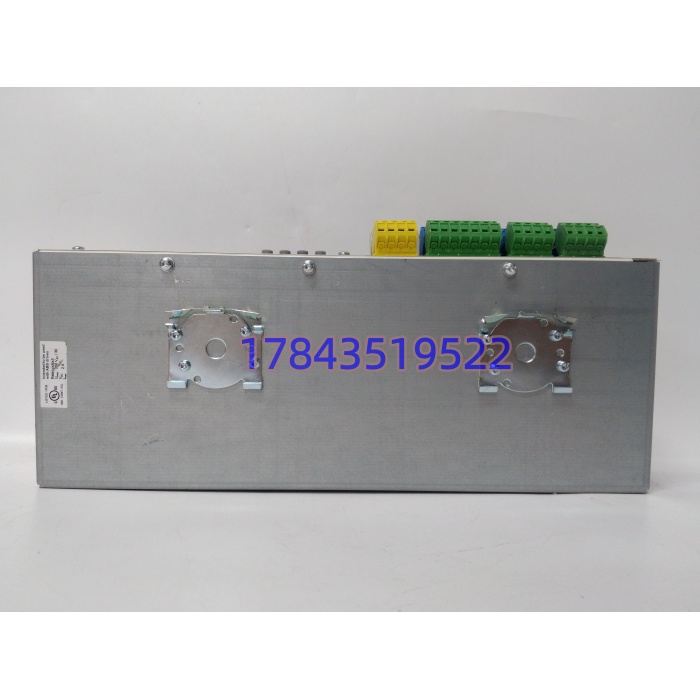

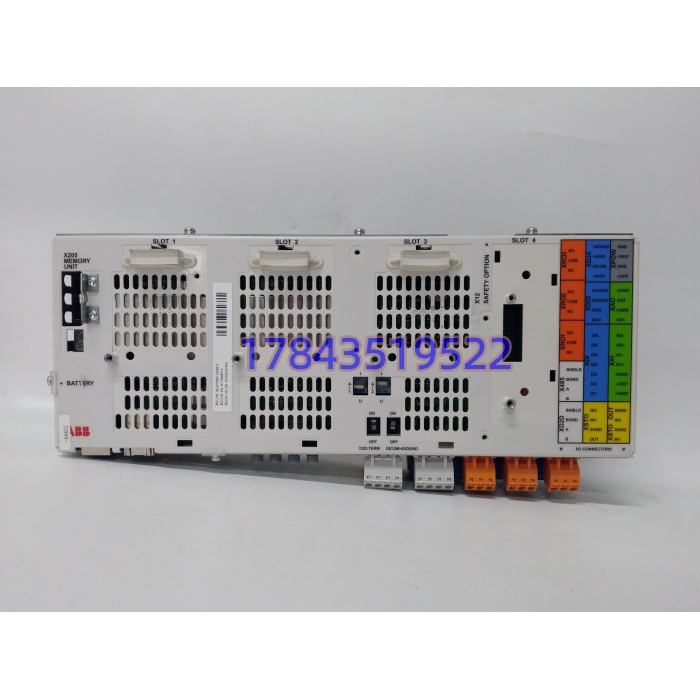

・型号：BCU‑02，订货号 3AUA0000110429・品牌：ABB・适配系统：ACS880‑07、ACS880‑17、ACS880‑37 多传动柜体式变频器
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 供电 | 外部 24VDC，允许 18‑30VDC，最大 2A，功耗约 20W |
| 光纤通道 | V1、V2 两路光纤，连接功率单元 INT 板；无 BPEB‑05 子板，最多支持 2 路功率单元eero |
| 对外接口 | RJ45 以太网调试口；XD2D 驱动主从链路；SDHC 存储卡插槽；可拔插参数内存单元；端子式 DI/DO；3 个选件卡槽 (FBA/FEN/RDCO) |
| 本地 I/O | 6 路 24VDC 数字输入 PNP/NPN 兼容；2 路继电器输出（5A 250VAC）；DIO 双向可编程端子 |
| 调试工具 | Drive Composer，固件下载、参数配置、故障录波读取 |
| 环境条件 | 工作温度‑20℃ ~ +55℃；存储‑40℃ ~ +70℃；湿度 5‑95% RH 无凝露 |
| 防护等级 | IP20，仅限控制柜内部安装 |
| 替换兼容 | BCU‑02 仅可直接对等替换 BCU‑02；不可直接替换 BCU‑12、BCU‑22，二者光纤数量不同，支持功率单元数量不一样eero |
| 固件 | 固件版本必须和整套多传动功率单元版本对齐 |
产品介绍
BCU‑02（3AUA0000110429）是 ACS880 多传动的基础型控制单元，整套单元外壳内部预装 ZCON 主控板，所有电机控制算法、故障判断全部在这里完成，依靠光纤和功率单元做隔离高速交互，杜绝强电干扰带来的通讯报错。有一个很实用的设计：参数内存单元可以直接拔下，备件更换时把旧单元的内存卡挪到新 BCU‑02，大部分参数直接迁移，不需要全部手动重输；SD 卡可以保存故障录波，发生跳闸之后导出日志定位问题。
坦白讲，现场踩坑最多的两点：第一，BCU‑02 只有两路光纤，最多驱动 2 组功率单元，如果项目是更多功率模块并联，必须选用 BCU‑12/22，拿 BCU‑02 上机直接报光纤链路故障；第二，很多人以为内存单元迁移之后万事大吉，固件版本不一致，就算参数复制过去，变频器依旧报硬件不匹配，无法运行。该型号目前原厂有供货，但交期偏长；冶金、造纸、化工大功率变频现场，大量存量柜体使用该备件，市场流通全新库存与拆机件都比较多。现场高频故障诱因：24V 辅助电源浪涌冲击、光纤接头积灰脏污、机柜内部冷凝潮气腐蚀主控板。光纤头轻微灰尘，就会随机报 F3811 光纤通讯故障，时好时坏，排查很耗时间。
应用场景与行业案例
痛点切入：我现场碰到过，变频器随机跳闸报光纤通讯故障，重启又恢复正常。查电源、功率单元都没有问题，折腾两三天，最后发现 BCU‑02 光纤接口里面积攒粉尘，光功率不稳定，间歇性丢包。还有维修人员直接拿 BCU‑12 来替换 BCU‑02，虽然物理插槽装的进去，但是光纤通道数量不匹配，上电直接报错，设备不能启动。
典型场景
- 冶金行业多传动柜体：轧机、辊道多电机同步驱动，ACS880‑07 多传动柜主控。
- 造纸厂生产线：复卷机、纸机传动大功率多传动柜体控制。
- 化工、水泥行业大功率风机、压缩机变频驱动。
- 工厂存量 ACS880 多传动设备维保替换备件。
真实案例某造纸厂 ‑07 多传动柜，设备不定期报 F3811 光纤通讯故障，无规律跳停，复位之后可以继续运行。先后更换功率单元 INT 板、光纤线缆，故障依旧；拆开 BCU‑02，发现光纤接头堆积粉尘，清洁光纤接头之后运行一段时间故障复现，确认 BCU‑02 内部光口已经老化。初期备件错拿 BCU‑12，硬件可以安装，上电持续报通道数量不匹配。更换完整型号 BCU‑02（3AUA0000110429）备件，迁移内存单元，核对整机固件版本，重新紧固清洁全部光纤链路，连续运行再无通讯跳闸。事后现场维护规程增加每年吹扫清洁 BCU 光纤接头的检修项。
