描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 3ASC25H219B（DATX133） |
| 适配系统 | ABB AC800M（S800 I/O 系列） |
| 功能定位 | I/O 模块载体 + 接线端子 + 背板总线接口 |
| 兼容模块 | AI810、DI810、DO810 等 S800 标准 I/O |
| 安装方式 | 标准 DIN 导轨 / 机架安装 |
| 工作电压 | 24V DC（由机架背板供电） |
| 功耗 | 约 2.5 W |
| 工作温度 | -20℃ ～ +60℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 隔离等级 | 通道间光电隔离 ≥2500V AC |
| 尺寸（高 × 宽 × 深） | 120 × 100 × 30 mm |
| 重量 | 约 0.5 kg |
| 状态指示灯 | 电源、通讯、故障 LED |
产品深度介绍

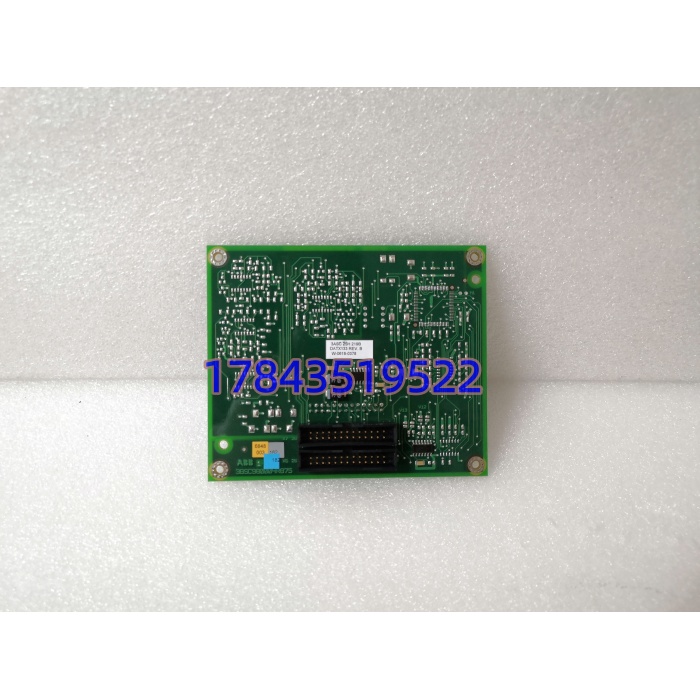

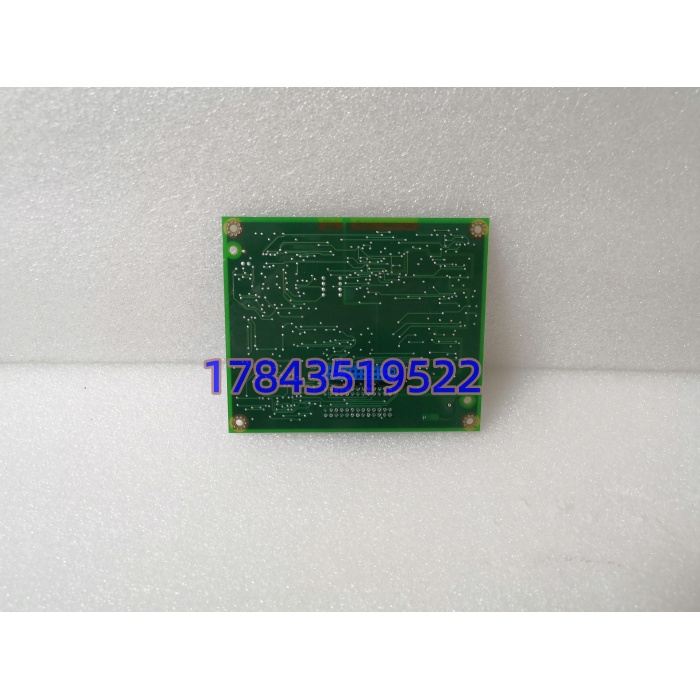

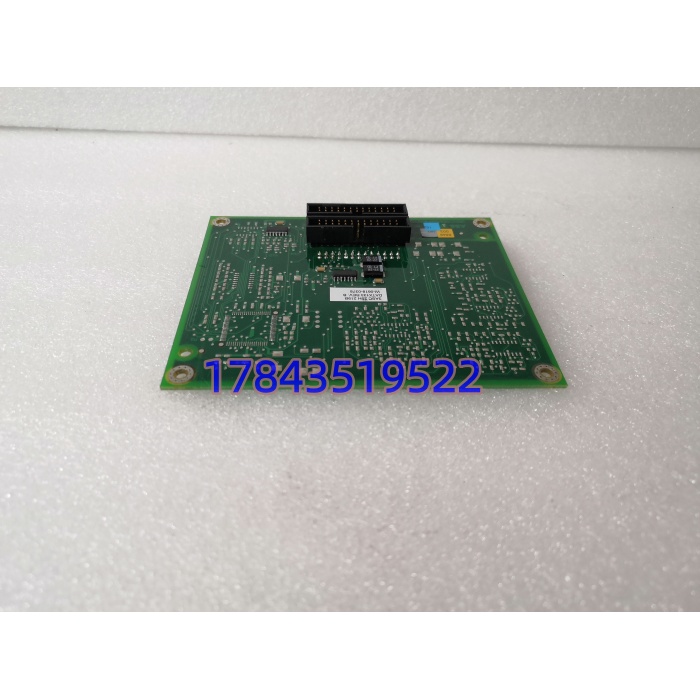

ABB 3ASC25H219B（DATX133）是 ABB AC800M DCS 系统中 S800 I/O 站的标准端子底座，负责固定 I/O 卡件、提供背板总线通讯以及对外接线端子，是连接现场信号与控制器的关键物理层部件。
DATX133 属于老款 S800 底座，已被 TB8xx 系列替代，但在大量现役电厂、化工、冶金装置中仍在服役。底座采用工业级阻燃材料，自带总线连接器和螺丝接线端子，支持热插拔 I/O 模块，方便在线更换与维护。
应用场景与行业案例
很多老厂 AC800M 系统用了十几年，S800 底座金属弹片氧化、背板接触不良是高发问题。一旦底座故障，整排 I/O 全部失联，轻则局部失控，重则联锁跳车。这种老系统最怕 “小零件拖垮大生产”。
典型应用场景
- 电力行业 — 火电 / 燃气电站 DCS用于锅炉、汽机、辅机系统的 S800 I/O 安装与接线，底座稳定直接影响数据采集与联锁可靠性。
- 石油化工 — 大型炼化装置适配高温、高腐蚀环境下的 I/O 信号采集，底座隔离设计减少地环流干扰。
- 冶金行业 — 高炉 / 轧线控制系统强电磁干扰环境下，为 AI/DI/DO 模块提供可靠安装与电气隔离。
真实案例
某电厂 600MW 机组 AC800M 系统， 站频繁报 I/O 通讯中断，时好时坏。排查发现是 DATX133 底座背板弹片氧化，接触电阻变大。
原厂已停产，采购周期长。我们提供全新原装 3ASC25H219B，附带触点清洁与导通测试报告。更换后，通讯故障彻底消除，至今稳定运行。
