描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 适配机型 | ABB ACSM1 全系列变频器 |
| 供电规格 | 24 V DC 板内供电，取自驱动电源单元 |
| 信号配置 | 多路数字输入 DI、继电器型数字输出 DO |
| 板载部件 | 集成信号调理回路、状态指示灯、插拔式螺钉端子 |
| 通讯接口 | 板内总线，实现与功率单元数据交互 |
| 工作环境温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 防护条件 | 控制柜内安装，避免粉尘、凝露直接侵蚀 PCB |
| 安装方式 | 变频器机箱内部卡扣固定 |
| 硬件特性 | 支持参数本地存储，支持整机参数拷贝迁移 |
| 电气隔离 | 信号回路与功率侧基础隔离设计 |
产品深度介绍

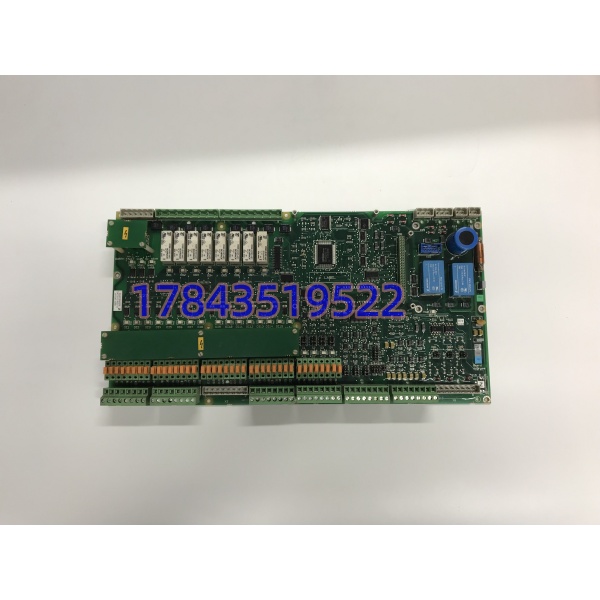

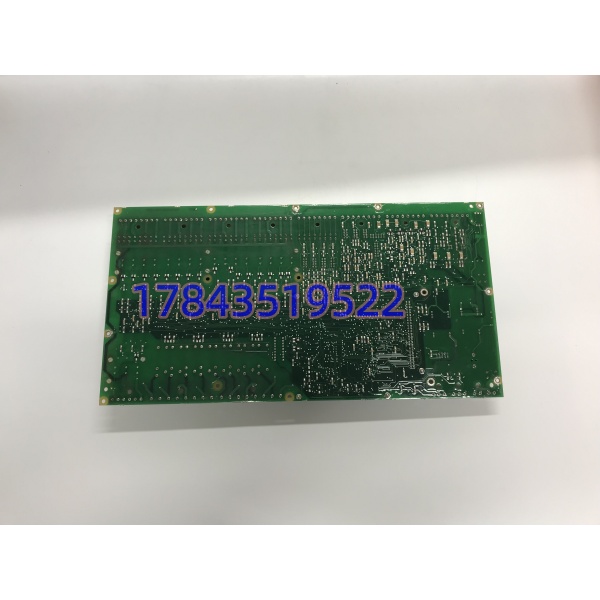

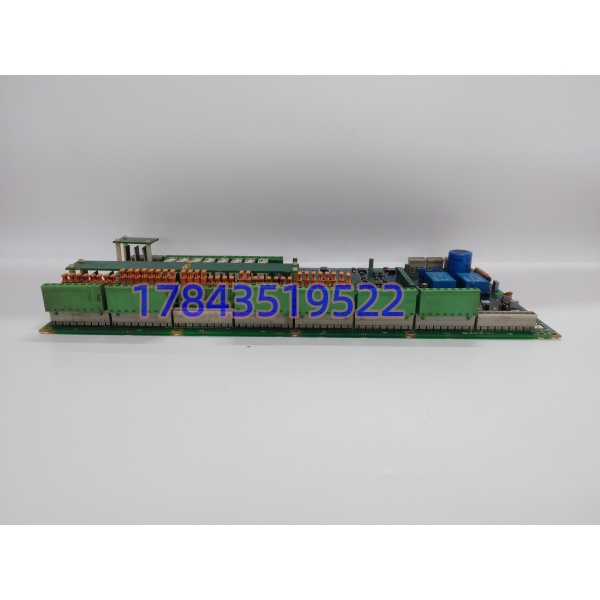

3ASC25H209 DATX110（3BSC980004R784）属于 ABB ACSM1 变频驱动配套主控 I/O 板卡，是驱动装置的信号交互核心。板卡负责接收现场启动、停止、故障复位、速度指令等开关量信号，同时向外输出运行状态、故障报警、就绪反馈等继电器信号。
板卡搭载独立逻辑处理电路，承载变频器基础控制逻辑，一旦损坏变频器无法接收外部指令、持续报硬件故障。模块化布局方便单独拆装更换，无需整体拆解功率回路，缩短现场停机检修时长，广泛用于老旧 ACSM1 驱动装置备件替换。
应用场景与行业案例
长期维护传动系统的工程师都清楚，生产线大量使用 ACSM1 变频器时，很多现场只储备功率模块，忽视主控板备件。一旦 DATX110 故障，整条传动线停机，等待原厂货期往往长达数月。
典型应用场景：
- 造纸行业 – 生产线传动点位 复卷机、涂布机多台 ACSM1 同步驱动，依靠本板卡实现启停联锁、速度链信号交互。
- 冶金加工 – 卷材生产线 开卷、轧机、收卷辅传动变频器，处理限位开关、急停、故障反馈信号。
- 港口机械 – 起重辅驱动 门机、皮带机 ACSM1 驱动，实现就地操作面板与变频器之间信号对接。
- 橡塑挤出设备 – 主辅传动系统 挤出主机、牵引机变频控制，保障连续生产工况稳定联锁。
案例：华东某造纸厂抢修 去年四季度纸机赶产期间，一台 变频器频繁报外部回路故障，复位后短时运行再次停机。检修确认 DATX110 内部继电器回路老化。原厂订货周期 10 周，纸机停机每天产能损失巨大。 采购现货 DATX110 板卡，利用设备计划停机窗口完成替换，导入原有参数，上电后全部联锁信号恢复正常。后续该厂一次性备货 3 块同型号主控板作为应急备件。
质量透明化检测流程
- 入库验收检测 来源追溯：核验 PCB 序列号、原厂标签；外观检查电路板无腐蚀、线路无划伤、继电器无鼓包、端子完好。
- 上机功能测试 测试平台：搭建 标准驱动测试台。板卡上电自检，逐通道模拟 DI 输入，校验 DO 继电器动作与指示灯状态；连续 24 小时通电监测温升，可向客户提供测试照片、视频。
- 电气参数测试 使用 Fluke 万用表校验各回路通断，核查继电器触点导通性能，排查隐性接触不良问题。
- 硬件信息核验 记录硬件修订版本、序列号拍照存档，区分不同批次硬件版本差异。
- 最终质检包装 质检完成装入防静电袋，外层气泡膜防护，粘贴 QC 合格标签后出货。
