描述
关键参数
| 参数项 | 规格详情 |
|---|---|
| 板卡类型 | 主控电路板 (Main Control Board) |
| 供电电压 | 24 V DC 系统供电 |
| 适配系统 | ABB ASTAT DAPC 100 驱动系统 |
| 应用对象 | 电动桥式起重机 (EOT Crane)、卷扬机、提升设备 |
| 核心功能 | 电机调速、制动控制、逻辑运算、故障保护 |
| 物理接口 | 多组端子排（I/O、通信、驱动信号） |
| 工作温度 | -25°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 尺寸 | 约 175 x 110 x 35 mm |
| 重量 | 约 0.4 kg |
| 认证 | CE、UL、CSA |

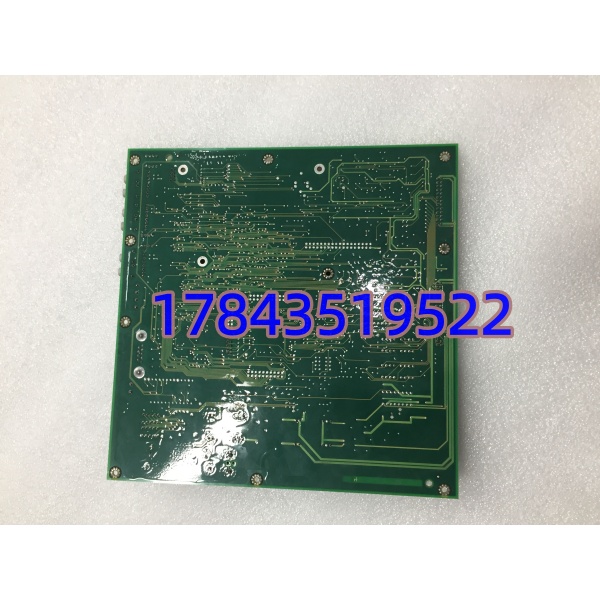

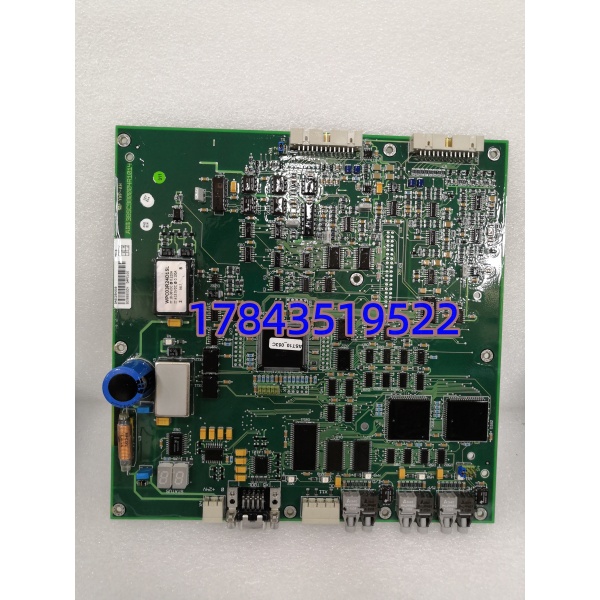

ABB 3ASC25H203
产品介绍
ABB 3ASC25H203 是 DAPC 100 系列的核心控制板，主要作为 ASTAT 起重机变频器的 “大脑”。它负责处理速度给定、编码器反馈、力矩计算、制动联锁及各类保护逻辑，确保起重设备平稳、安全地完成起升、行走、变幅等动作。该板卡集成了高速处理器与专用驱动算法，专为重工业（钢铁、港口、造船）的高冲击、高粉尘环境设计。
典型应用
- 港口机械：岸边集装箱起重机 (STS)、龙门吊 (RMG)
- 冶金工厂：炼钢车间行车、料场起重机
- 重工制造：船厂平板车、重型装配车间天车
- 物流仓储：自动化立体仓库堆垛机、提升机
- 设备升级：老旧 ABB ASTAT 驱动系统的核心备件替换
安装与替换要点
- 兼容性确认
- 仅适用于 ASTAT DAPC 100 系统，与其他变频器不通用。
- 核对完整型号（含后缀如 -57），不同后缀功能有差异。
- 更换流程
- 完全断电，拆除原板卡接线与固定螺丝。
- 新卡严格按原线序复接，重点核对制动回路、编码器、动力控制线。
- 上电后执行系统自检，清除历史故障码，重新校准参数。
- 常见故障
- 现象：无显示、报驱动故障、制动不释放。
- 原因：供电异常、芯片老化、端子腐蚀、程序丢失。
- 处理：优先更换此板卡，通常可解决 80% 以上主控类故障。
ABB 3ASC25H203
常见型号对照
- 3ASC25H203：基础主控板
- 3ASC25H203-57：最常用，制动控制增强版
- 3ASC25H209：同系列 I/O 扩展模块
