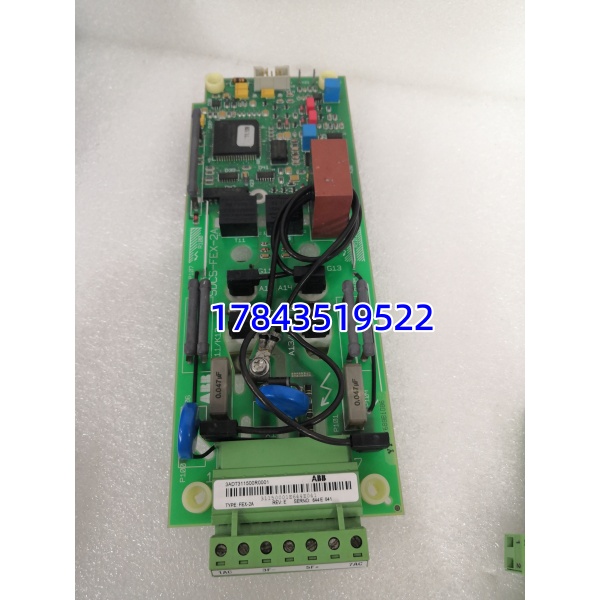

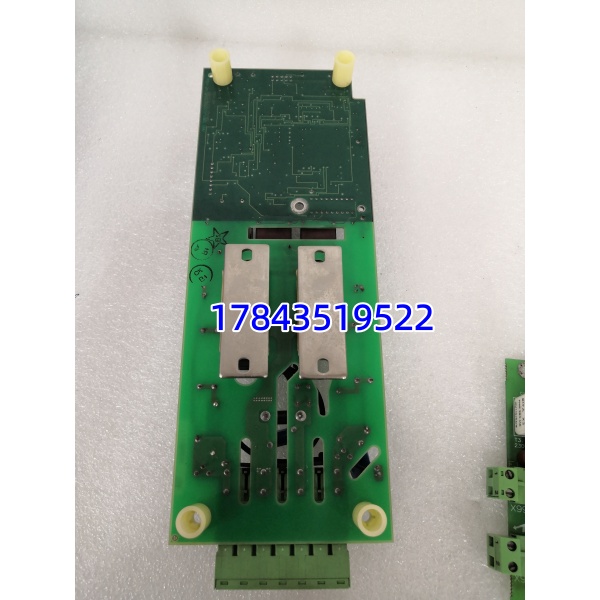

ABB 3ADT311500R0001 SDCS-FEX-2A | 传动励磁电源板 DCS800 适配

• 描述

关键技术规格

ABB 3ADT311500R0001 SDCS-FEX-2A

安装与接线指南

阶段一：准备工作（10 分钟）

• ⚠️ 安全第一：切断 DCS800 总电源，等待 10 分钟放电，佩戴防静电手环。
• 工具准备：十字螺丝刀、万用表、标签纸、手机（拍照记录接线）。
• 备份工作：导出调速器参数，拍照记录旧板接线与 DIP 开关位置。

阶段二：拆卸旧模块（15 分钟）

1. 打开 DCS800 控制柜前门，找到 SDCS-FEX-2A 板卡。
2. 逐组拍照记录线束、插头位置，用标签纸标注端子号。
3. 依次拔下 AC 220V 输入线、DC 励磁输出线、通讯排线、接地线。
4. 松开板卡两侧固定螺丝，水平平稳抽出旧板，清理安装位灰尘。

阶段三：安装新模块（15 分钟）

1. 取出全新 SDCS-FEX-2A，外观检查无裂纹、烧蚀、接口变形。
2. 对准导轨平稳推入，锁紧固定螺丝，确保与背板连接器紧密贴合。
3. 对照照片，严格复原所有接线，端子压接紧实，无虚接。
4. 核对 DIP 开关设置（站地址、波特率），与旧板保持一致。
5. 检查接地可靠，所有接头无松动。

阶段四：上电测试（20 分钟）

1. 确认柜内无遗留工具，线路无短接风险，闭合柜门。
2. 缓慢上电，观察板卡指示灯：电源灯常亮，通讯灯正常闪烁。
3. 连接 Drive Composer 软件，读取板卡信息，核对固件版本。
4. 下载备份参数，进入运行模式，测试励磁输出电压与电流。
5. 模拟负载运行 30 分钟，无报警、温升正常即完成调试。

常见问题解答（FAQ）

Q1：SDCS-FEX-2A 适配哪些 ABB 传动设备？A：专属 DCS800 系列直流调速器，适配 -S01/S02/S03 等型号；不可用于 ACS800/ACS580 等交流调速器，替换前务必核对控制柜型号。

Q2：板卡损坏会出现哪些典型故障？A：常见现象：励磁无输出、电机无法启动、运行中励磁丢失、调速器报 “Excitation Fault” 报警、输出电流不稳定；多由板卡老化、过压击穿或接线虚接导致。

Q3：更换后需要重新配置参数吗？A：同型号直接替换，无需重新编程。安装后下载备份参数即可，仅需确认励磁输出电压、电流限值与原设置一致。

Q4：全新原装和拆机良品怎么选？A：24/7 连续生产、冶金 / 造纸等重载工况，优先选全新原装，稳定性与抗干扰能力更强；备用机、低频工况可选拆机良品（经通电全检），性价比更高。

Q5：操作时有哪些高危点？A：① 励磁回路带高压，必须充分放电；② 接线不可错接 / 虚接，否则会导致励磁失控或板卡烧毁；③ 防静电措施必须到位，避免静电击穿板卡元件。
