ABB 3ADT220134R0001 | SDCS-COM-81 光纤通讯模块

描述

产品深度介绍

ABB 3ADT220134R0001 (SDCS-COM-81) 是 ABB 专为工业驱动系统设计的高速光纤通讯模块，核心用于 ACS6000 系列变频器与 AC800M 控制器之间的实时数据传输。模块采用光纤传输，有效抵御工业现场电磁干扰，确保高噪声环境下通讯稳定。

该模块传输速率达 10MBd，满足运动控制对实时性的严苛要求，支持 DDCS 协议，可快速实现驱动系统的联网控制与数据采集。原装正品，适配性强，可直接原位替换旧模块，减少停机时间。

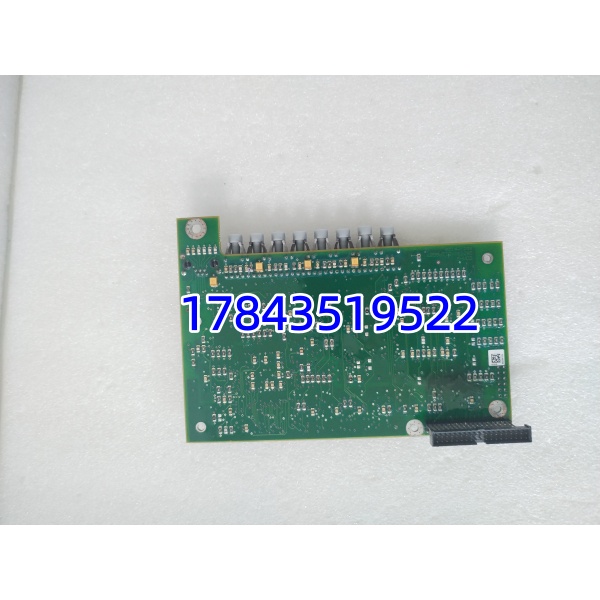

ABB 3ADT220134R0001

关键技术规格

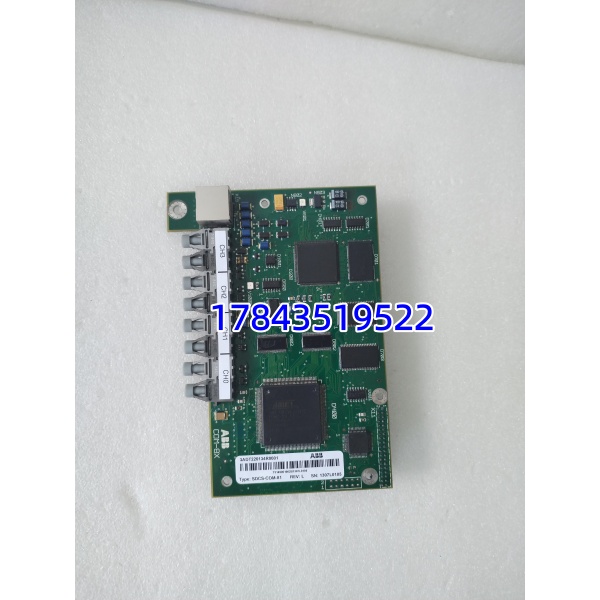

ABB 3ADT220134R0001

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

1. 切断变频器与控制器总电源，等待 5 分钟放电完毕
2. 佩戴防静电手环，在防静电垫上操作
3. 准备工具：十字螺丝刀、万用表、标签纸、手机

备份工作

• 拍照记录旧模块光纤接线与 DIP 开关位置
• 导出系统通讯参数配置

阶段二：拆卸旧模块（15 分钟）

1. 断开模块两侧光纤接头，标记收发方向
2. 松开模块固定螺丝，垂直拔出模块
3. 清理插槽灰尘，检查背板针脚有无弯曲

阶段三：安装新模块（15 分钟）

1. 核对新模块型号为 3ADT220134R0001
2. 对照照片设置 DIP 开关（站地址、终端电阻）
3. 垂直插入插槽，拧紧固定螺丝
4. 按标记连接光纤，TX 接 RX、RX 接 TX
5. 整理光纤，避免过度弯折（曲率半径≥30mm）

自检清单

• 模块固定牢固
• 光纤连接正确无松动
• DIP 开关设置无误
• 插槽无遗留杂物

阶段四：上电测试（20 分钟）

1. 恢复供电，观察模块 LED 指示灯状态
2. 绿灯常亮：通讯正常；红灯闪烁：链路异常
3. 连接 AC800M，扫描网络确认模块在线
4. 测试数据传输，验证控制指令与反馈信号
5. 空载运行 30 分钟，无报警即安装合格

常见问题解答 (FAQ)

Q1：3ADT220134R0001 适配哪些设备？A：主要适配 ABB ACS6000 系列变频器与 AC800M 系列控制器，用于两者间高速光纤通讯。

Q2：通讯频繁中断是什么原因？A：常见原因：①光纤弯折过度或损坏；②DIP 开关终端电阻设置错误；③模块固件版本不匹配；④电源波动过大。

Q3：更换模块后需要重新配置参数吗？A：需核对站地址与通讯速率参数，若旧模块有自定义配置，需复刻到新模块，避免通讯失败。

Q4：是否为全新原装？质保多久？A：全新原装正品，提供 12 个月质保，支持出厂序列号溯源，非人为损坏可免费售后。

Q5：光纤接头有规格要求吗？A：需匹配模块接口类型，建议使用 ABB 原装光纤跳线，确保传输速率与抗干扰性能。
