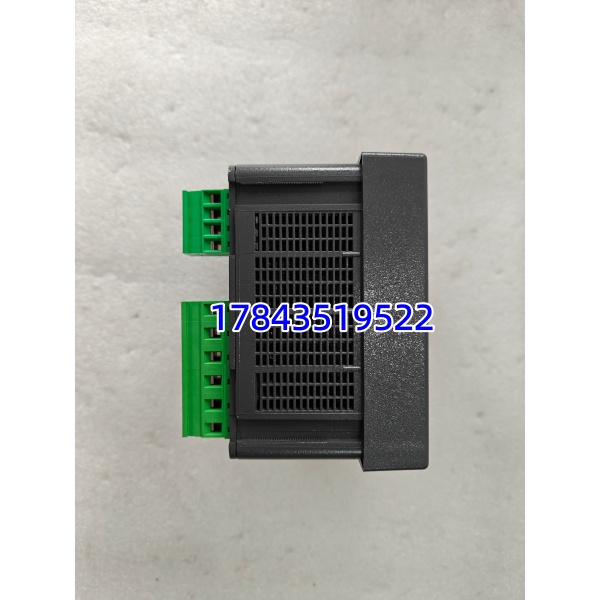

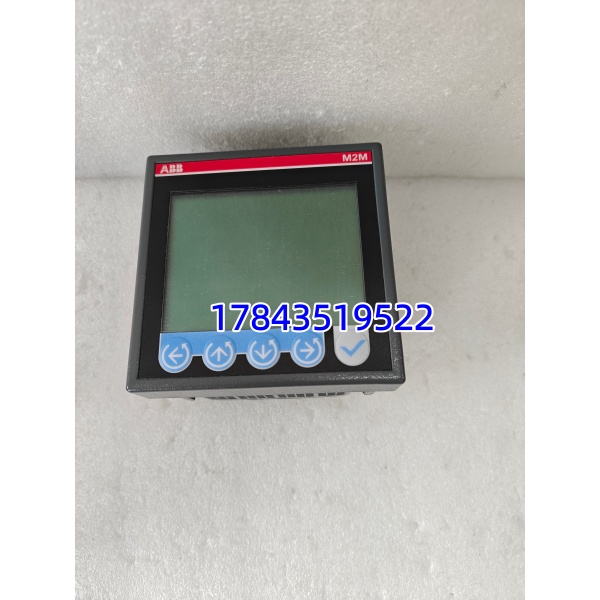

ABB 2CSG299893R4052 | M2M MODBUS 电能质量分析仪

• 描述

关键技术规格

• 型号：2CSG299893R4052（M2M MODBUS）
• 安装尺寸：96 mm × 96 mm（面板式）
• 工作电压：24–230 V AC/DC 宽幅供电
• 测量精度：±0.5%（电压 / 电流）
• 通讯接口：RS485，MODBUS-RTU 协议
• 数字输出：2 路可编程（脉冲 / 报警）
• 显示：LCD 背光显示屏
• 功耗：≤7 W
• 工作温度：-5 °C ~ +55 °C
• 防护等级：IP50（面板）/ IP20（端子）
• 重量：约 0.35 kg

ABB 2CSG299893R4052

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一：

1. 确认一次回路已断电并挂牌
2. 仪表工作电源断开
3. 准备万用表、十字螺丝刀、绝缘胶带

核对配件：仪表本体、安装卡扣、接线端子、说明书

阶段二：安装仪表（15 分钟）

1. 柜体开孔：92×92 mm（标准 96×96 仪表开孔）
2. 从正面推入仪表，扣紧背部卡扣
3. 确认面板贴合、无松动

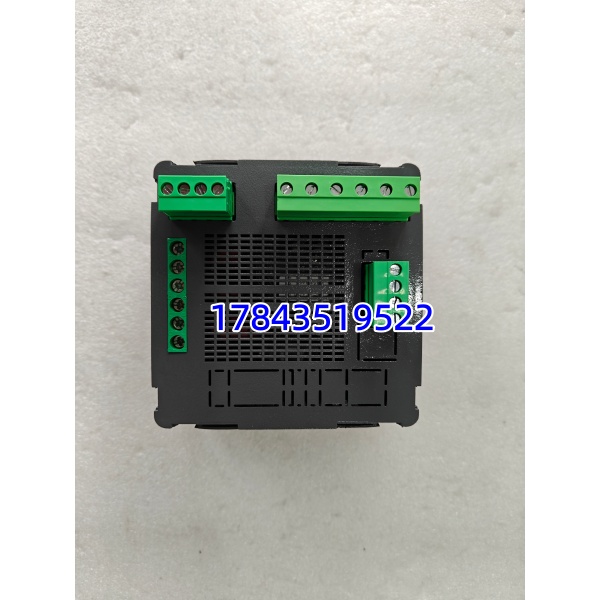

阶段三：接线（20 分钟）

• 电压输入：L1/L2/L3/N 接三相四线（100–500V AC）
• 电流输入：CT 二次侧（5A 或 1A）
• 工作电源：24–230V AC/DC 接辅助电源端子
• 通讯接线：RS485+/- 接总线，终端电阻设为 ON（总线末端）
• 数字输出：DO1/DO2 接报警或脉冲接收端

⚠️ 接线要点：

• 电流回路严禁开路
• 通讯线用屏蔽双绞线，单端接地
• 接线完成后拍照留存，便于维护

阶段四：上电与参数设置（15 分钟）

1. 先通辅助电源，LCD 点亮，自检正常
2. 设置 CT/PT 变比、通讯地址、波特率（默认 9600）
3. 接入一次电压 / 电流，核对显示值
4. 通讯测试：用 Modbus 工具读取参数，确认正常

ABB 2CSG299893R4052

常见问题解答（FAQ）

Q1：这款仪表和普通电表有什么区别？A：普通电表只计电能；这款是多功能仪表，可测电压、电流、功率、谐波、THD，还带 RS485 通讯和 2 路输出，能做远程监控与报警，适合智能化配电场景。

Q2：2CSG299893R4052 现在还能买到全新的吗？A：ABB 已正式停产此型号。我们有少量全新原装库存，原厂包装，可提供序列号与质检报告。后续可推荐替代型号（如 ABB M4M 系列）。

Q3：支持 Modbus TCP 吗？A：不支持 TCP。本机是RS485 MODBUS-RTU。如需以太网，可加串口转网口模块，或选替代型号 M2M ETHERNET（2CSG299903R4052）。

Q4：可以直接替换旧的 M2M 仪表吗？A：同尺寸（96×96mm）、同接线定义，可直接替换。替换前记下旧表的 CT/PT 变比、通讯地址和波特率，新表直接复刻即可。

Q5：质保多久？A：提供12 个月质保，非人为硬件故障可免费售后。同时提供技术支持，协助接线、参数设置与通讯调试。
