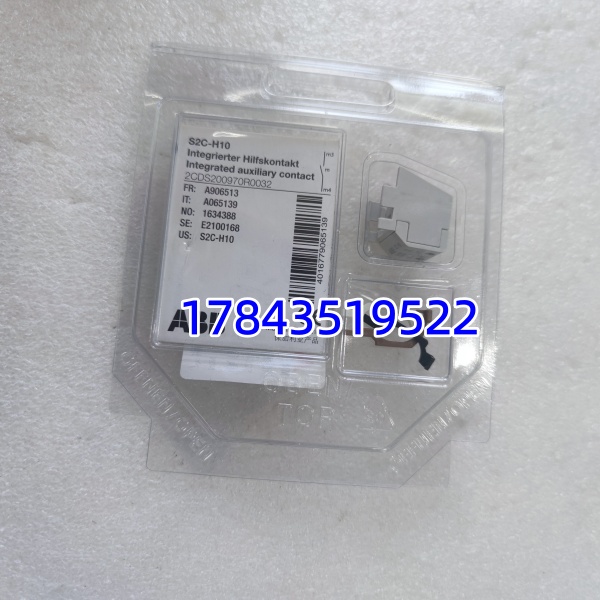

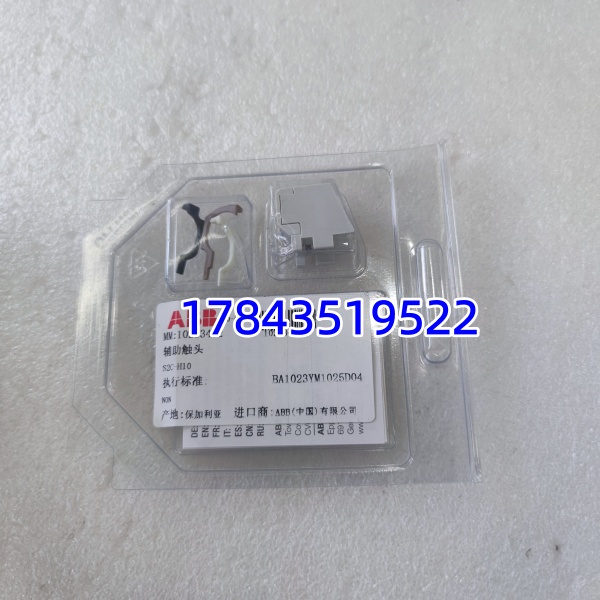

ABB 2CDS200970R0032 | S2C-H10 微型断路器底部辅助触点

原价为：¥8,677.00。当前价格为：¥5,675.00。

  • 型号: 2CDS200970R0032 (别名：S2C-H10)
  • 品牌: ABB (瑞士 – 瑞典)
  • 系列: S200 系列微型断路器附件
  • 核心功能: 监测断路器分合状态，远程信号反馈
  • 产品类型: 底部安装式辅助触点模块
  • 关键规格: 1NO 常开 | 6A/230V AC | 底部安装不占极数
我要购买
分类：

描述

产品深度介绍

ABB 2CDS200970R0032 (S2C-H10) 是 ABB S200 系列微型断路器专用的底部安装辅助触点，属于配电系统常用信号附件。该产品主要用于远程指示断路器分闸、合闸状态，为 PLC、指示灯、报警回路提供开关量信号，广泛应用于工业控制、楼宇配电、自动化设备等场景。

作为高适配性的断路器附件，S2C-H10 采用底部卡扣式设计，安装后不占用断路器正面空间，支持密集柜内布局。带手动滑块，可强制分断触点便于现场调试；电气与机械寿命分别达 10,000 次与 20,000 次，适配 S200/DS200/SD200 等全系列微断与漏电保护断路器。ABB 2CDS200970R0032

ABB 2CDS200970R0032

关键技术规格

参数项 规格值
型号 2CDS200970R0032 (S2C-H10)
触点配置 1NO (1 常开)，带手动滑块
额定工作电流 / 电压 6 A / 230 V AC
最小工作电压 12 V AC/DC
绝缘电压 440 V AC
冲击耐压 4 kV
机械寿命 20,000 次
电气寿命 10,000 次
安装位置 断路器底部 (不占极数)
适配机型 S200/S200M/S200P/S200S/DS200/SD200/SD-ARC1
尺寸 (宽 × 高 × 深) 17 mm × 21 mm × 23 mm
重量 8 g
认证标准 IEC 60947-5、UL 1077、CSA 22.2 No.235、RoHS
ABB 2CDS200970R0032

ABB 2CDS200970R0032

安装与接线指南

阶段一：准备工作 (10 分钟)

⚠️ 安全第一:

  1. 确认断路器已断电，断开上级隔离开关，验电确认无电压
  2. 等待 5 分钟，确保线路电容完全放电
  3. 清理安装区域，保持干燥无灰尘

工具准备:

  • 十字螺丝刀 (PH0 规格)
  • 万用表 (测量通断用)
  • 标签纸 + 记号笔 (标记接线)

阶段二：安装辅助触点 (5 分钟)

  1. 核对型号：确认新触点为 2CDS200970R0032 (S2C-H10)，适配当前断路器型号
  2. 对准卡槽：将触点模块从断路器底部对准安装槽，水平推入
  3. 锁定到位：听到 “咔哒” 声后，确认模块卡扣完全卡入断路器底部，无松动
  4. 检查滑块：手动拨动侧面滑块，确认可顺畅切换，无卡滞

阶段三：接线操作 (10 分钟)

  1. 端子定义：模块含 2 个接线端子，COM (公共端)、NO (常开端)
  2. 接线步骤：
    • 用螺丝刀松开端子螺丝，剥线 6-8mm
    • 火线 / 信号线接入 COM 端，反馈线接入 NO 端
    • 拧紧端子螺丝 (扭矩约 0.4N・m)，轻拉线缆确认固定牢靠
  3. 绝缘处理：检查接线无裸露铜丝，避免短路

阶段四：上电测试 (5 分钟)

  1. 通电前检查：确认接线正确，无短路，模块安装牢固
  2. 功能测试：
    • 断路器合闸：NO 与 COM 导通，万用表蜂鸣
    • 断路器分闸：NO 与 COM 断开，万用表无蜂鸣
    • 拨动滑块：强制分断触点，验证手动控制功能
  3. 远程验证：连接 PLC 或指示灯，确认信号反馈正常



常见问题解答 (FAQ)

Q1: S2C-H10 (2CDS200970R0032) 与 S2C-H01 有什么区别？

A: 核心功能一致（均为 1NO 常开辅助触点），安装位置不同：

  • S2C-H10：底部安装，不占正面空间，适配密集安装场景
  • S2C-H01：顶部安装，占用断路器顶部空间两者电气参数、寿命、适配机型完全相同，可根据安装空间选择。

Q2: 一个断路器可以同时装顶部和底部辅助触点吗？

A: 可以。S200 系列断路器支持顶部 + 底部各 1 个辅助触点，最多 2 个（1NO+1NO），满足双信号反馈需求。安装时先装底部 ，再装顶部 S2C-H01，互不干扰。

Q3: 这个辅助触点支持热插拔吗？

A: 不支持。安装或拆卸时必须先断开断路器电源，严禁带电操作。强行热插拔可能导致：

  1. 触点烧蚀、粘连，信号反馈异常
  2. 断路器内部电路损坏，影响分合闸性能
  3. 引发短路或电弧，造成安全事故
