描述
产品深度介绍

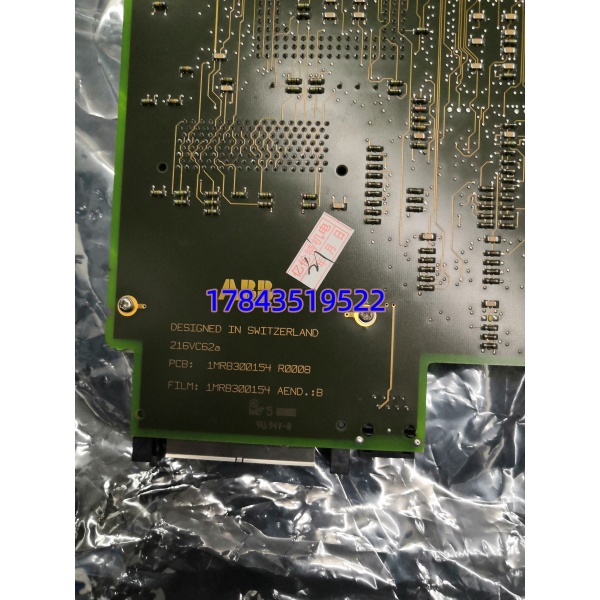

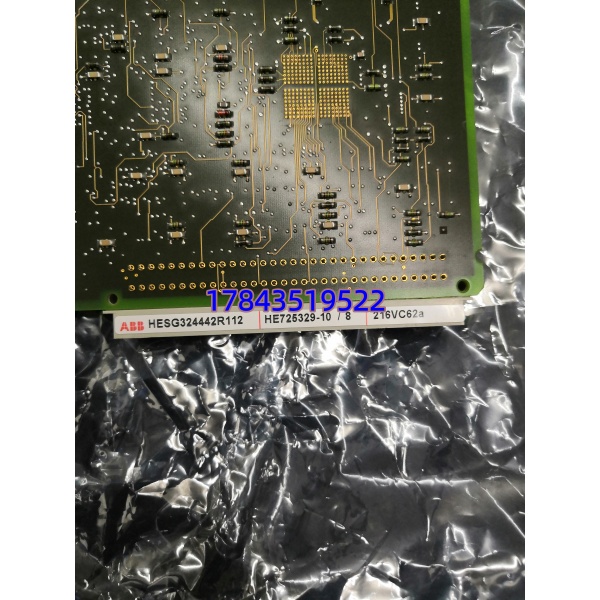

ABB 216VC62A（HESG324442R13）是 ABB Procontrol 与 Symphony Plus 系列 DCS 系统的核心处理器板卡，作为系统的 “大脑”，承担过程控制逻辑运算、现场信号处理、系统通讯管理及故障诊断等关键任务。
该模块采用瑞典原厂工业级 PCB 与高可靠性芯片，支持模拟 / 数字信号混合处理，具备强大的滤波、采样与数据分析能力。广泛应用于电力、石化、水处理等大型流程工业，适配 ABB 216 系列 I/O 模块（如 216EA61 模拟量输入、216AB61 二进制输出），是保障 DCS 系统稳定运行的核心备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 216VC62A（HESG324442R13） |
| 功能 | DCS 核心处理、逻辑控制、通讯管理 |
| 供电电压 | 24V DC ±10%，支持过压保护（30V DC） |
| 功耗 | 5W（空闲）~30W（满载） |
| 工作温度 | -20℃ ~ +60℃ |
| 通讯接口 | RS-423、Ethernet、Modbus 等 |
| 尺寸（长 × 宽 × 高） | 约 270×100×30 mm |
| 重量 | 约 0.5 kg |
| 兼容系统 | ABB Procontrol、Symphony Plus DCS |
| 防护等级 | IP20 |
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 通知工艺人员，将 DCS 系统切换至备用控制模式
- 切断 DCS 机架总电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
- 备份系统配置程序，拍照记录旧模块跳线与接线
工具准备：
- 防静电手环、十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照存档）
阶段二：拆卸旧模块（20 分钟）
- 打开 DCS 机柜，找到 216VC62A 模块所在主控槽位
- 断开模块通讯线缆与辅助电源接线，按标签分类
- 松开模块上下固定螺丝，沿导轨平稳抽出旧模块
- 检查背板连接器针脚，清理灰尘与氧化层，确保无弯曲
阶段三：安装新模块（20 分钟）
- 取出全新 216VC62A 模块，核对型号（HESG324442R13）无误
- 复刻旧模块跳线配置（站地址、通讯协议、终端电阻）
- 对准背板连接器，垂直推入槽位并锁紧固定螺丝
- 按标签恢复接线，确保通讯线缆屏蔽层单端接地
自检清单：
- 跳线设置与原模块一致
- 通讯 / 电源线缆无错接、虚接
- 模块固定牢固，无倾斜
- 屏蔽层接地合规
阶段四：上电测试（25 分钟）
- 上电前测量机架 24V DC 供电正常，无短路
- DCS 机架上电，观察模块 LED 指示灯：RUN 绿灯常亮为正常
- 连接 DCS 工程师站，扫描识别新模块并核对固件版本
- 下载系统配置程序，测试逻辑运算、通讯与 I/O 联动功能
- 空载运行 30 分钟，无报警、模块无异常发热即为合格
质量检测流程
- 入库验收：核验原厂装箱单与序列号，检查外观无腐蚀、划痕，防伪标签可追溯
- 上机功能测试：在 Symphony DCS 测试机架中，通电自检、通讯握手、逻辑运算测试，连续运行 24 小时记录温升
- 电气参数测试：500V 摇表测绝缘电阻 > 10MΩ，接地连续性测试合格
- 固件验证：读取并记录固件版本，配置文件备份存档
- 最终包装：防静电袋密封，气泡膜 + 纸箱包装，贴附 QC 合格标签
技术避坑指南
- 固件版本不匹配
- 风险：新模块固件过新 / 过旧，导致 DCS 系统无法识别或通讯失败
- 避坑：更换前在工程师站读取原模块固件版本，采购同版本模块；跨版本替换需重新配置系统参数
- 案例：曾遇工程师直接替换模块后，DCS 显示 “Module Fault”，排查发现固件版本差异过大，需降级固件
- 跳线配置错误
- 风险：站地址冲突、通讯协议选错、终端电阻误设，导致 DCS 网络瘫痪或逻辑异常
- 避坑：更换前拍照记录跳线位置，新模块逐一复刻；重点核对通讯协议（RS-423/Ethernet）与总线终端电阻
- 提醒：DCS 主控模块配置错误直接影响生产，拍照核对三步不能少
- 通讯线缆屏蔽处理不当
- 风险：屏蔽层两端接地或未接地，引发电磁干扰，导致通讯信号漂移或中断
- 避坑：通讯线缆屏蔽层仅在 DCS 柜端单端接地，现场端悬空；线缆远离高压母线，避免干扰
- 静电击穿模块
- 风险：机柜内干燥环境无防静电措施，操作后模块芯片烧毁
- 避坑：全程佩戴防静电手环，在防静电垫上操作；模块未上电前不触摸芯片引脚
常见问题解答（FAQ）
Q1：216VC62A 适配哪些系统和设备？A：专用于 ABB Procontrol 与 Symphony Plus 系列 DCS 系统，作为核心处理器，适配 216 系列 I/O 模块（如 216EA61 模拟量输入、216AB61 二进制输出），广泛应用于电力、石化、水处理等行业。
Q2：这个模块支持热插拔吗？A：不支持热插拔。216VC62A 是 DCS 核心主控模块，更换时必须断电，否则可能导致背板损坏、模块烧毁或系统数据丢失。建议更换前切换至备用系统，确保生产连续。
Q3：模块故障后可以单独更换吗？需要重新编程吗？A：可以直接原位替换。相同型号更换后，DCS 系统会自动加载原有配置程序，无需重新编程；仅需核对跳线与固件版本，1.5 小时内可完成更换并恢复运行。
Q4：目前这个型号是否停产？交期多久？A：216VC62A（HESG324442R13）已进入生命周期末期，原厂订货交期 12-16 周，部分批次已启动 last-time-buy。我们常备全新原装现货，可紧急替换，缩短停机时间。
Q5：质保多久？售后怎么处理？A：提供 12 个月质保（自发货日起），非人为损坏（如过压、进水、静电击穿）可免费换新或远程技术支持。收到货后可提供测试视频，确保功能正常。
