产品深度介绍

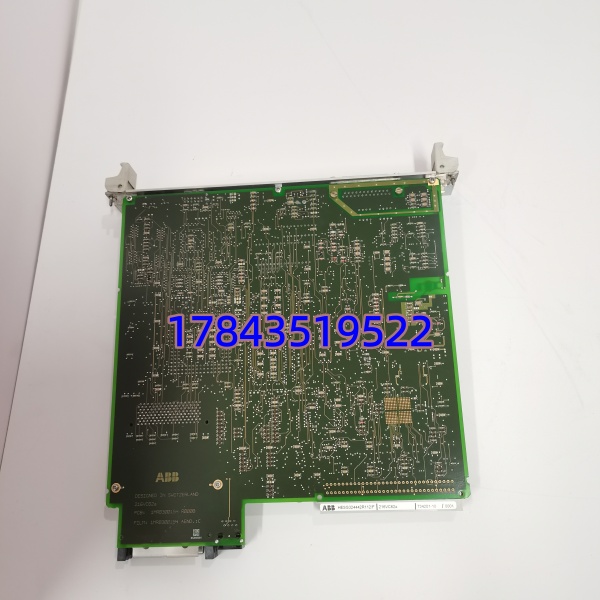

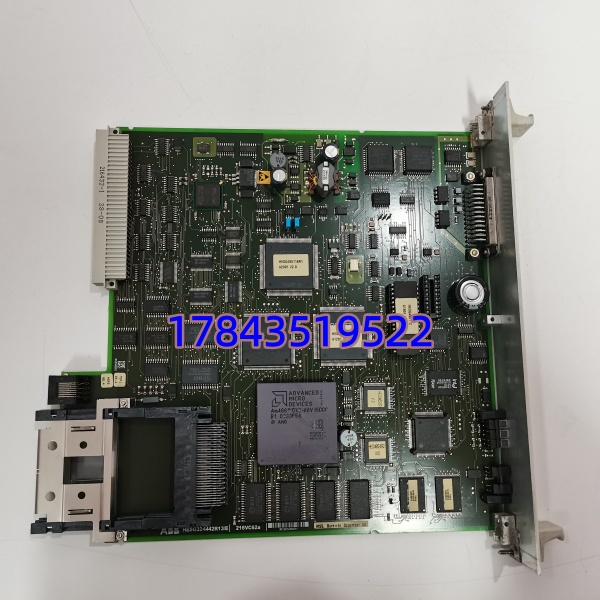

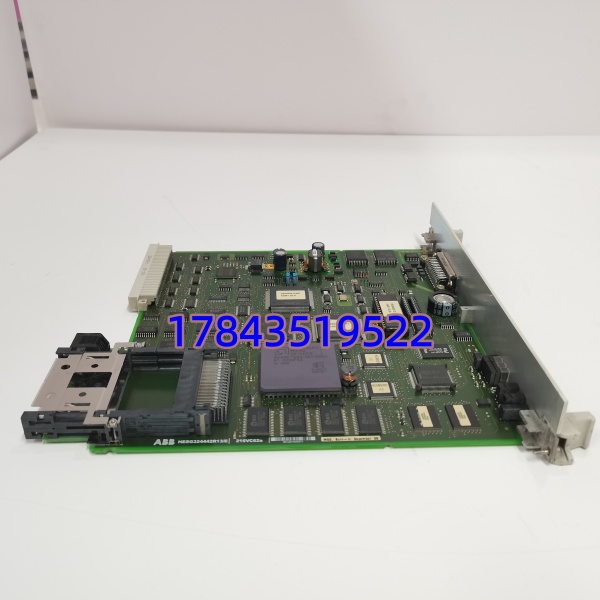

ABB 216VC62A（HESG324442R112‑F）是 Symphony Plus DCS 系统的高精度模拟量输入模块，用于采集现场温度、压力、流量、液位等连续过程参数。内置信号调理、多级滤波与 16 位 ADC，将微弱传感器信号转换成数字量供控制器运算。该模块具备高抗干扰与宽温运行能力，广泛用于火电、石化、冶金等关键流程工业，是 DCS 与现场传感器之间的核心数据接口。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 216VC62A HESG324442R112‑F |
| 通道配置 | 8 路模拟量输入（可组态） |
| 输入信号 | 4‑20mA、0‑20mA、0‑10V、±10V |
| 采集精度 | ±0.1%FS（25℃） |
| 隔离电压 | 组间 2500VAC，通道‑地 2000VAC |
| 处理器 | 32 位 DSP，≥120MHz |
| 通信总线 | PROFIBUS DP、VME 总线 |
| 供电 | 24VDC（±10%） |
| 功耗 | ≤12W |
| 工作温度 | 0℃～+60℃ |
| 认证 | CE、UL、IEC 61000‑4（EMC） |
核心质量透明化流程
- 入库验收检测
- 核对原厂序列号、装箱单，追溯授权渠道
- 外观：无划痕、腐蚀、背板针脚无弯曲，防静电袋未拆封
- 配件：说明书、合格证、端子标签齐全
- 上机功能测试
- VME 机架 + 24VDC 供电，接入标准信号源
- 精度测试：4‑20mA/0‑10V 全量程，误差≤±0.1% FS
- 隔离测试：2500VAC 耐压 1 分钟，无击穿漏电流
- 通讯测试：PROFIBUS DP 循环读写正常
- 连续运行 24 小时，记录温升与稳定性，生成测试报告
- 电气参数测试
- 绝缘电阻：500V 摇表测通道‑地≥10MΩ
- 功耗：≤12W，符合规格
- 反接保护：电源反接无损坏
- 固件 / 版本验证
- 读取固件版本，记录并核对 DCS 系统兼容
- 备份：导出通道组态与校准参数
- 最终质检与包装
- 质检员签字确认测试合格
- 防静电袋密封，气泡膜 + 纸箱防护
- 贴 QC 合格标签，标注型号、序列号、测试日期
技术避坑指南
❌ 型号混淆坑：216VC62A≠216VC62，背板与固件不兼容，不能直接替换。曾有项目误装旧版，导致整站 AI 数据异常，返工停机 8 小时。
❌ 接线坑：模拟量信号屏蔽层单端接地（模块侧），两端接地会形成环流，引入 50Hz 干扰；严禁将 24VDC 与信号地混接，否则烧毁输入通道。
❌ 组态坑：务必核对信号类型（电流 / 电压）与量程，选错会导致数据超量程或偏差大；滤波参数根据现场干扰调整，强干扰环境建议开启 2 级滤波。
❌ 静电防护坑：干燥季节必须戴防静电手环，模块 AI 前端芯片对静电极敏感。见过工程师未防护，插拔后 3 路输入击穿，模块报废。
