描述
产品详情

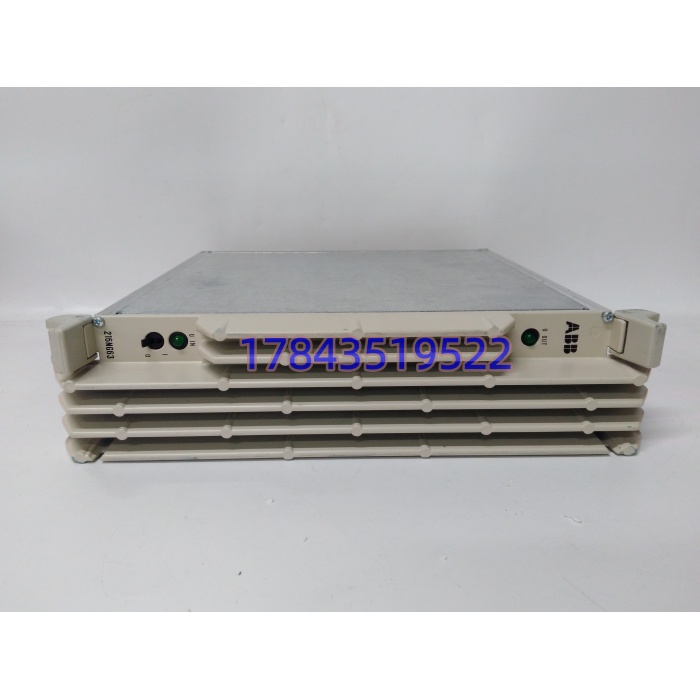

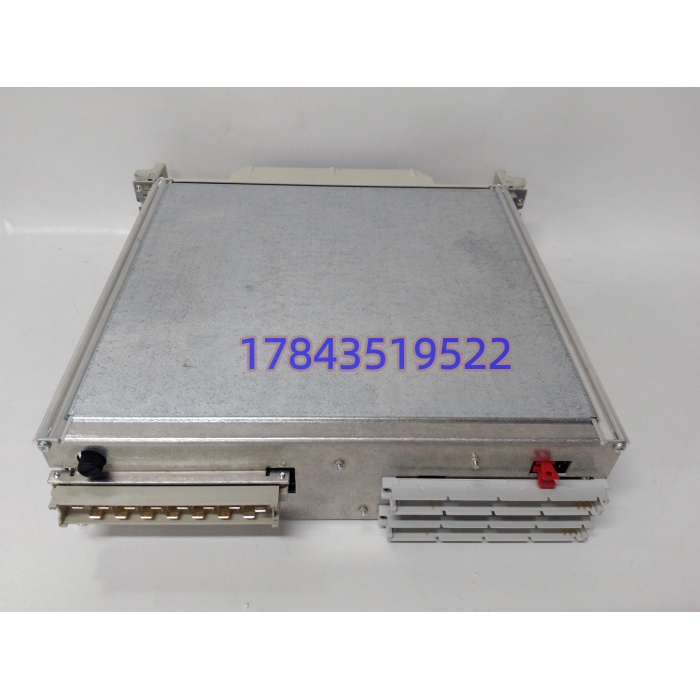

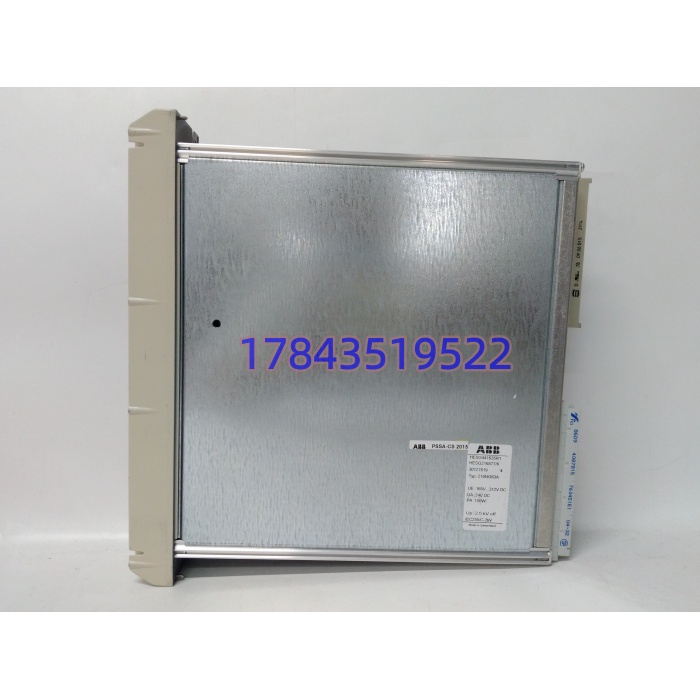

・型号：216NG63A（物料 HESG441635R1，套件编号 HESG216877K）・品牌：ABB・系列：Symphony DCS
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 核心单元 | 超标量 RISC 冗余协处理器，独立负责主备同步运算，不占用主 CPU 负载 |
| 存储配置 | EEPROM 保存硬件组态；SRAM 带电池备份，EDC 硬件 1 位纠错、2 位错误检测 |
| 对外接口 | RS232‑DB9 调试诊断串口；专用高速冗余同步总线；机架背板连接器 |
| 系统功能 | 主备控制器实时变量同步、故障判定、无扰切换逻辑处理 |
| 供电来源 | Symphony 子架背板供电，功耗参考原厂硬件手册 |
| 工作温度 | 0℃ ~ +60℃，控制柜内部使用 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，柜内安装 |
| 适配对象 | Symphony 系列冗余控制器，固件版本必须和整机系统版本匹配 |
| 安装形式 | 标准机架插槽插装，锁扣固定 |
产品介绍
216NG63A（HESG441635R1）是 Symphony DCS 的冗余协处理板卡，专门承担主备控制器之间高速同步任务。主控制器的 PID 参数、中间过程变量、联锁状态，通过这块板的专用总线实时复制到备用控制器；当主控制器发生故障，由本模块完成状态判定，触发无扰切换，切换后备用机直接接管，避免工艺扰动。
坦白讲，很多现场故障排查时，只盯着 CPU 本体，忽略这块协处理器。板卡电池耗尽会丢失 SRAM 内同步缓存，直接造成主备无法同步、切换失败。硬件早已停产，Last‑time‑buy 已经关闭，火电、造纸存量 Symphony 系统备件只能依靠全新库存与拆机卡。固件版本和控制器固件必须严格匹配，版本不兼容会出现主备不同步、频繁无故切主，外表无硬件故障报警。拆机卡重点留意板载备份电池，多年存放的拆机件电池大概率衰减。
应用场景与行业案例
痛点切入：我在现场碰到过，两套控制器硬件全部自检正常，无重大故障告警，但主备控制器之间始终无法完成同步，手动触发切换就会造成回路扰动。反复更换 CPU 无效，最后确认 216NG63A 协处理器板卡电池耗尽，SRAM 同步缓存失效。很多运维人员不清楚这块板的作用，误以为主备同步是 CPU 自带功能，白白浪费大量排查时间。
典型场景
- 火电厂 Symphony DCS 系统：锅炉、汽机控制机柜冗余控制器配套，保障故障时无扰切换，防止机组控制扰动。
- 大型造纸厂 DCS 控制系统：纸机工艺不允许控制中断，依靠该模块实现控制器冗余热备。
- 化工存量 Symphony 装置维保：冗余控制器故障备件替换，必须核对完整物料编码。
- 热电联产老机组改造：旧 Symphony 系统备件更换，固件版本需要整套对齐。
真实案例某 200MW 火电机组 Symphony DCS，控制器主备同步状态告警，CPU 硬件无报错，手动切换控制器后大量调节回路出现阶跃扰动。现场先后更换主备 CPU，故障依旧；后续排查确认 216NG63A 板卡内置备份电池老化，SRAM 同步缓存丢失，主备之间变量无法实时拷贝。现场拿了一块硬件外形接近的其他系列拆机板上机，机架可以识别，但冗余总线协议不兼容，完全无法同步。更换完整物料编码 HESG441635R1 库存备件，刷写和控制器匹配的固件，完成主备同步校验，手动多次切换测试，回路无扰动，故障消除。事后现场把该板卡电池状态，纳入季度 DCS 巡检清单。
