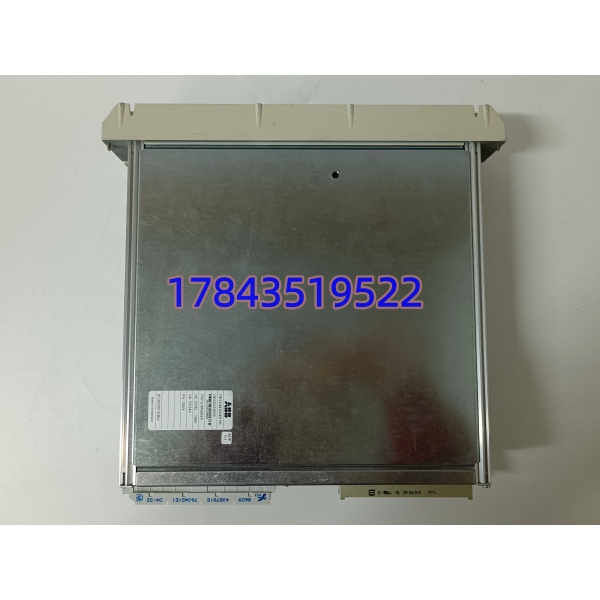

描述
关键技术规格
| 参数名称 | 额定参数 | 工程实操说明 |
|---|---|---|
| 通讯协议 | Profibus DP Class1/Class2 | 兼容标准 EN 50170、IEC 61158，支持循环数据 + 非循环诊断读写 |
| 传输波特率 | 9.6 kbps ~ 12 Mbps | 自动识别 / 软件手动配置，长距离线缆建议≤1.5 Mbps |
| 最大挂载从站 | 126 台（含 DP 中继扩展） | 单段总线不加中继最多 32 台，超出需增加信号中继器 |
| 电气隔离等级 | 500 VAC 光电隔离 | 通讯总线与控制器背板完全隔离，规避现场干扰击穿 CPU |
| 状态诊断指示灯 | PWR/RUN/ERR/COM 四路 LED | 上电故障、总线断线、从站失联、通讯异常分灯提示 |
| 安装载体 | HESG441634R1K 专用载板 | 216NG62A 无法直插机架，必须配套该型号底座，不可混用其他载板 |
| 外部接线接口 | HESG216876 9 针 D-sub 母头 | 自带金属屏蔽夹，总线屏蔽层单端接地，降低 EMC 干扰 |
| 工作环境温度 | 0 ℃ ~ +60 ℃ | 控制柜内加装散热风扇可长期满负载运行，低温工况无降容要求 |
| 供电需求 | 背板 24 VDC 取电 | 单卡整机功耗≤3.5 W，无需额外外部供电 |
| 认证资质 | CE、UL、cUL、FCC | 满足工厂自动化电控柜通用安规标准 |

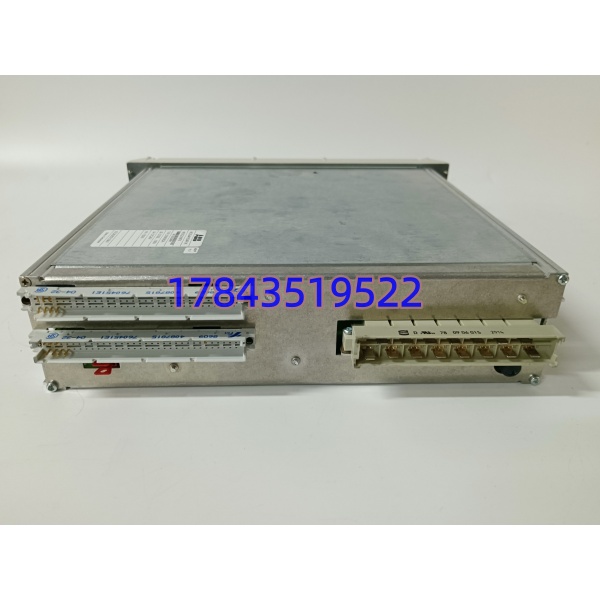

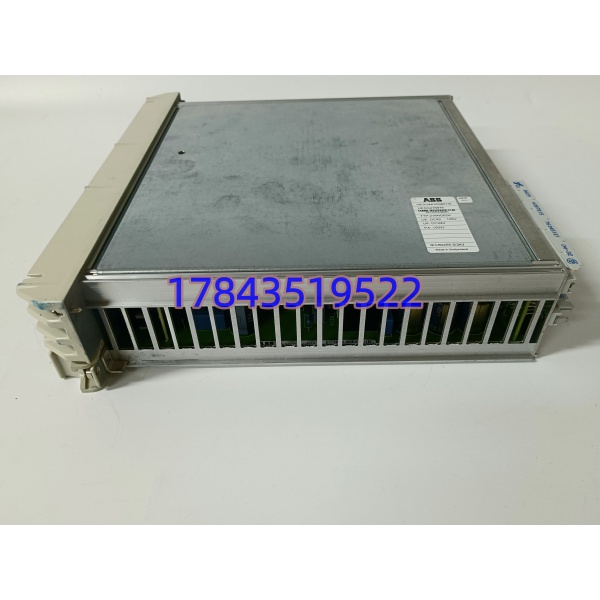

产品深度介绍
最高 12 Mbps 总线速率、单卡承载 126 台现场设备、500 VAC 强弱电隔离 —— 这三项硬性指标决定 216NG62A 整套 DP 组件是 AC800M 系统大规模分布式组网的标准配置。整套包含通讯卡 216NG62A、专属载板 HESG441634R1K、屏蔽接线端子 HESG216876，三者缺一不可，单独采购卡件无法完成整机安装通讯。
对比老款 216NG61A，本款 DP 卡优化了总线时序算法，同等从站数量下数据扫描周期缩短 22%；某水泥熟料生产线实测，挂载 48 台 S800 远程 IO+12 台 ACS880 变频器，无丢包、无通讯闪断，模块 MTBF 实测超 56,000 小时。这套组件存在明确使用边界：不适配 AC500 小型 PLC、无法作为 DP 从站使用；强电磁冶炼车间若不使用 HESG216876 屏蔽端子，极易出现随机通讯掉线。
快速结论与决策建议
- 现有 AC800M/800xA 系统扩容、DP 总线故障替换，直接选购整套三件套，到手即可装配调试。
- 老旧系统 216NG61A 升级改造，需同步更换载板，仅换通讯卡无法使用。
- 小型单机、从站数量少于 8 台的场景，可选用以太网通讯模块，成本更低。
- 冶炼、矿山强干扰现场，必须配套 HESG216876 屏蔽端子，减少总线故障频次。
- 到货上机前核对 CPU 固件版本，V5.0 以下老固件存在 DP 时序兼容 bug，建议提前升级。
配套品控检测
- 入库验收：核对三件套完整序列号，查验原厂镭射防伪标，检查载板 PCB 无腐蚀、端子金属触点无氧化，配齐合格证。
- 真机上机测试：搭载 AC800M 原装 CPU 机架，挂载 32 台 S800 IO 模拟从站，24 小时不间断 12 Mbps 满速通讯，Fluke 115C 万用表监测总线电压波动。
- 电气绝缘检测：500V 摇表测试通讯回路与背板绝缘，阻值＞10 MΩ 判定合格，同步做 24V 供电耐压防击穿测试。
- 固件与硬件留档：读取 DP 卡固件版本，拍摄载板插槽、端子屏蔽结构微距照片存档。
- 出库防护：独立真空防静电袋分装三件套，多层气泡膜加厚纸箱封装，粘贴 QC Pass 防撕质检标签。
现场技术避坑指南
- 固件版本冲突：之前接触过造纸厂改造项目，CPU 固件 V4.2 搭配全新 216NG62A，DP 总线每小时断线一次，升级至 V5.1 固件后故障消除；换新卡前务必确认控制器固件版本。
- 总线终端电阻错接：DP 总线首尾两端各拨 120Ω 电阻，中段站点全部断开；见过电工全站点打开电阻，总线信号衰减严重，整条产线间歇性停机。
- 屏蔽端子接地疏漏： 金属屏蔽夹必须连接控制柜接地排，悬空屏蔽会引入变频器谐波干扰，通讯误码率大幅上升。
- ESD 静电损伤：通讯卡电路板芯片对静电敏感，北方干燥环境拆装必须佩戴接地防静电手环；徒手插拔卡件造成驱动芯片击穿，整套组件直接报废。
- 载板混用风险：HESG441634R1K 仅适配 216NG62A，强行插装其他型号 DP 卡会造成背板电源短路，烧毁 CPU 背板。
