ABB 216EA61b | HESG324015R1 励磁系统模拟输入模块

描述

关键技术规格

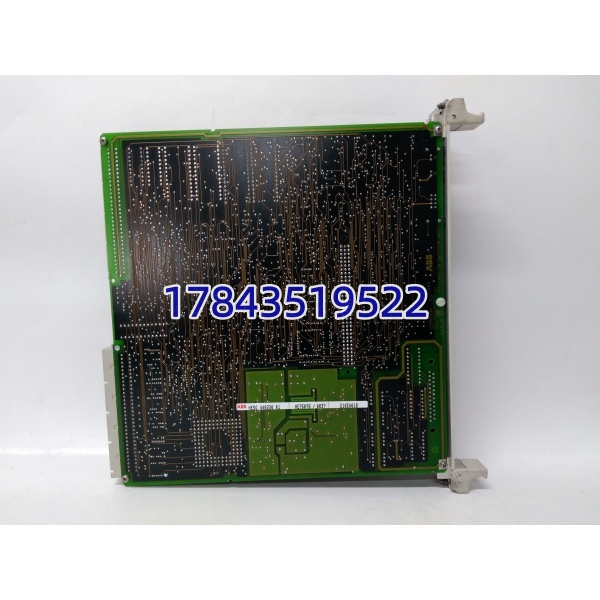

ABB 216EA61b HESG324015R1 KHESG324258R3I HESG448230R1

产品深度介绍

ABB 216EA61b 是 UNITROL 励磁系统专用高精度模拟输入模块，配套物料编号包含 HESG324015R1、KHESG324258R3I、HESG448230R1，为发电机组提供三相电压、定子电流、无功功率等关键电气量的实时采集与隔离转换。

模块自带信号滤波与抗干扰电路，适配电厂强电磁、高谐波的恶劣工况。采集数据通过机柜背板总线上传至励磁主控单元，参与 AVR 调压、无功调节及系统并网逻辑运算。整套硬件架构成熟稳定，长期服役于各类水火电机组。该系列卡件原厂已逐步停产，仅作为存量发电机组故障更换、年度备件储备的核心专用件。

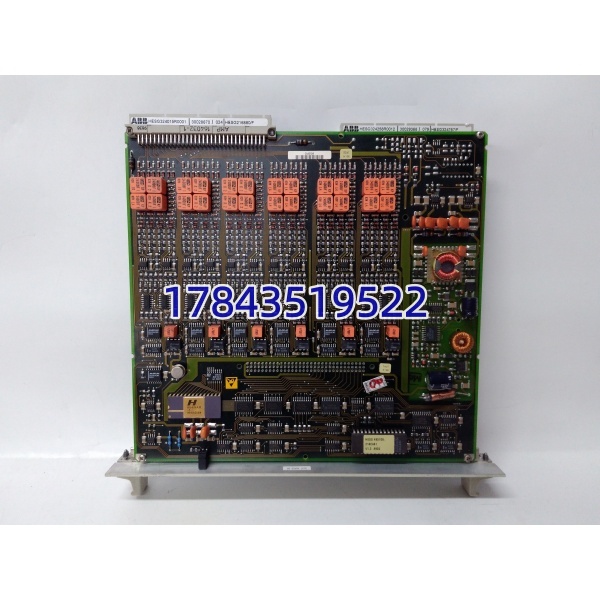

ABB 216EA61b HESG324015R1 KHESG324258R3I HESG448230R1

应用场景与行业案例

工程痛点

发电机组励磁系统一旦 216EA61b 采样模块异常，会出现电压采样漂移、励磁调节不稳、并网失败，严重时触发机组保护停机。原厂供货周期长、型号专属兼容性强，无法用普通通用模块替代，只能匹配同款全物料编号备件替换。

典型应用场景

1. 火力发电厂汽轮发电机组 UNITROL 励磁柜内置采样采集，承担机端电压、电流实时监测与自动调压。
2. 水力发电厂水轮发电机组励磁调节信号采集，保障并网、无功分配、稳态运行精度。
3. 生物质 / 余热电厂中小型发电机组励磁系统备件更换、柜内卡件老化技改。
4. 工矿自备电站企业自备电厂励磁系统维护、年度备件库存储备。

真实案例

某火电自备电厂励磁柜原有 216EA61b 模块老化，出现电压采样波动，励磁输出频繁抖动，机组无功功率无法稳定。现场尝试通用模拟模块替代，因总线协议、采样算法不匹配无法正常使用。

匹配同款完整物料编号 HESG324015R1、KHESG324258R3I、HESG448230R1 原装模块后，直接插槽对位安装，无需修改程序与接线，上电后采样数据恢复平稳，励磁调节回归正常，机组稳定并网运行。后期电厂将该全型号纳入常备应急备件。

质量透明化检测流程

1. 入库验收检测逐一核对主型号 216EA61b 及三段物料编码 HESG324015R1、KHESG324258R3I、HESG448230R1；检查面板标签完整无打磨，电路板无腐蚀、无烧痕、插槽金手指无氧化，无拆装维修痕迹。
2. 上机功能测试搭建 ABB 励磁系统专用测试平台，背板总线匹配通讯；完成上电自检、通道信号模拟采样、数据上传比对、连续 24 小时通电老化，记录采样精度与通讯稳定性。
3. 电气参数测试执行绝缘电阻、耐压隔离测试，确保强弱电之间隔离性能达标；校验每路通道采样线性度与误差范围。
4. 固件与版本验证读取硬件版本与固件批次，匹配原厂励磁系统兼容版本，规避版本不匹配导致采样异常、通讯掉线。
5. 最终质检与包装质检员逐项核验签字，粘贴 QC 合格标签；防静电真空封装，外加气泡膜与加厚防震纸箱，附带质保卡与现场替换注意事项。

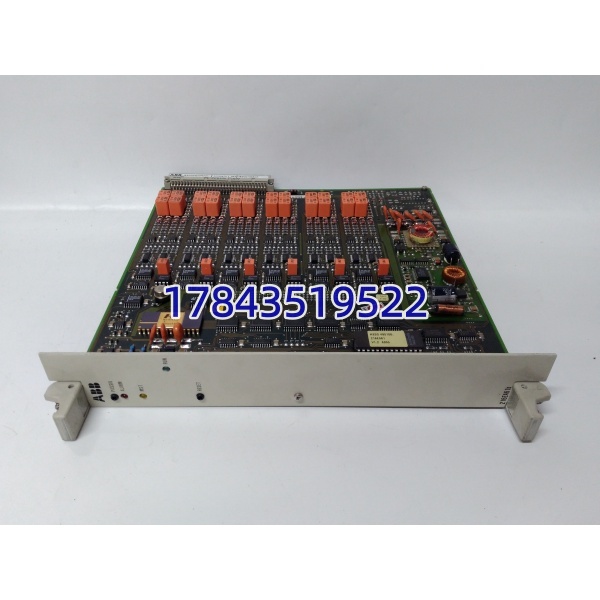

ABB 216EA61b HESG324015R1 KHESG324258R3I HESG448230R1

技术避坑指南

1. 全物料编号必须一致216EA61b 搭配三段 HESG 编码为成套身份标识，只看主型号容易拿到版本不符散件，上机采样漂移、通讯失败。
2. 严禁通用模块替代励磁专用卡件内置专属采样算法与背板总线协议，普通 AI 模块无法兼容，强行替换会引发励磁失控。
3. 插槽接触不良隐患机柜长期积灰易导致金手指接触氧化，更换前务必清洁插槽，插装到位锁紧卡扣，避免运行中闪断。
4. 强电磁环境防护励磁柜内谐波干扰强，更换时规范走线，模拟信号线屏蔽层单端接地，避免干扰引入采样回路。
5. 静电防护严格执行卡件为高精度弱电采样电路，拆装必须佩戴防静电手环，禁止徒手触碰板卡元器件与金手指。
