描述
关键技术规格
| 参数项 | 原厂标准参数 |
|---|---|
| 通道配置 | 16 路 24 VDC 数字输入（DI）；8 组双通道跳闸输出回路 |
| 输入信号类型 | 干接点 / 湿接点 24 VDC，外部继电器触点信号 |
| 输出负载 | 辅助跳闸继电器驱动，带输出放大回路监控 |
| 现场总线 | PROFIBUS DP/V1，通讯速率 9.6 kbps ~ 12 Mbps 可调 |
| 配套组态软件 | Control Builder Plus V3.0 及以上版本 |
| 隔离等级 | 通道间 2500 VAC 电气隔离，符合 IEC 61000 EMC 抗扰标准 |
| 工作环境温度 | -20 ℃ ~ +60 ℃，柜内无凝露工况 |
| 单槽位占用 | 机架单格标准 VME 插槽，兼容 Symphony 标准控制柜背板 |
| 整机功耗 | ≤12 W（全通道满载运行） |
| 基础 MTBF | ＞55,000 小时（电厂恒温电控柜工况） |
| 诊断能力 | 单通道短路、触点粘连、总线离线、供电失压实时指示灯报警 |
产品深度介绍

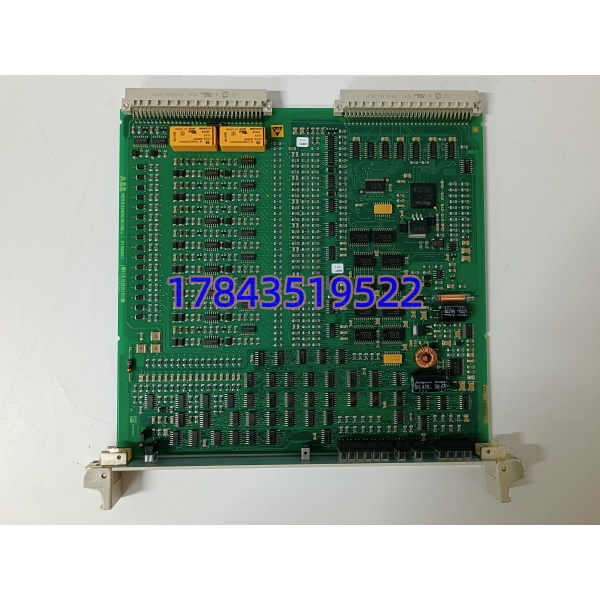

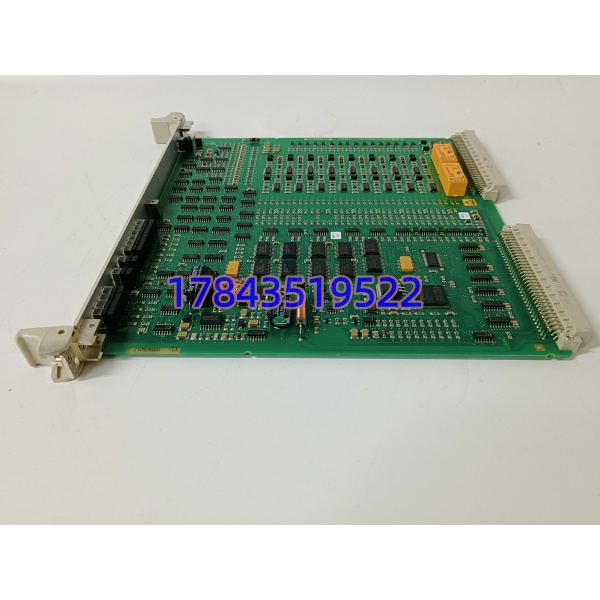

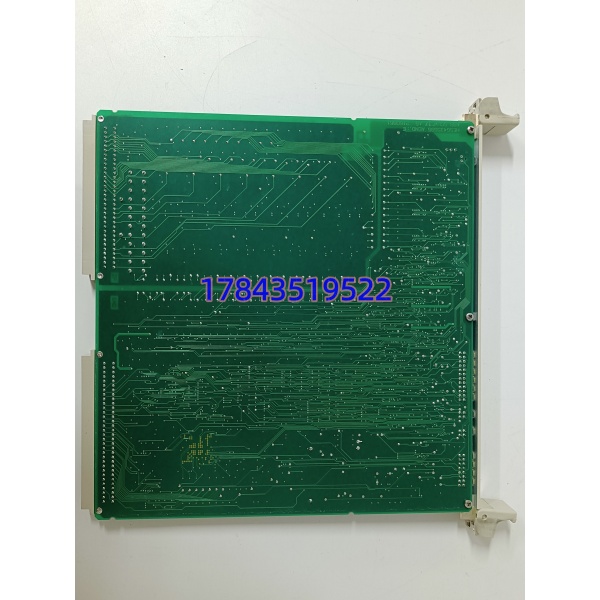

16 路开关量采集、8 组双通道跳闸回路、单槽位 VME 标准尺寸 —— 三项硬性参数锁定 ABB 216DB61 HESG324063R100J 在火电发电机组保护系统里的专用定位。这款卡件是 ABB Symphony DCS 平台专属保护单元，专门用于汽轮机组、水轮机组励磁、断路器、保护继电器的状态采集与紧急跳闸逻辑输出。16 路 DI 采集现场保护触点、限位开关、故障报警信号，8 路双通道输出直接驱动跳闸辅助继电器，双重回路设计降低单路断线导致拒动风险，电厂 SIS 联锁安全等级更高。对比通用 DI/DO 卡件，它内置专用跳闸放大电路，触点动作响应时间缩短至≤1 ms，避免机组保护动作滞后引发设备损伤。短板同样明确：仅适配老旧 Symphony Plus VME 机架，无法向下兼容 AC800M；输出回路不可直接带大功率接触器，必须外接中间继电器扩容。
兼容性与替代选型清单
- 216DB61 HESG324063R100J → 216DB61 HESG324063R100H：✅ 直接替换；仅后缀 H/J 批次差异，硬件、固件、背板接口完全通用，无需修改程序
- 216DB61 → 216AB61：⚠️ 需适配调整；同系列模拟量采集卡，通道定义、背板插槽一致，但无跳闸专用输出回路，保护逻辑程序需大面积改写
- 216DB61 → 第三方国产 DCS 开关量卡：❌ 绝对不兼容；VME 总线协议、跳闸回路驱动时序不匹配，上机直接丢失保护联锁逻辑⚠️ 常见选型误区：只看前缀 216DB61 忽略物料编码 HESG324063R100，混用不同物料批次早期固件会出现总线通讯随机丢包，机组保护信号漏采集。
出厂质检流程
- 入库溯源核验：核对 HESG324063R100J 原厂条码，PCB 无维修飞线、金手指无氧化磨损，清点原厂合格证与出厂参数单
- 真机机架满载测试：使用 Symphony 标准 VME 测试机架，连续 24 小时全通道带电，Fluke 115C 监测板卡温升与总线通讯稳定性
- 电气绝缘耐压测试：2500 VAC 通道隔离耐压检测，绝缘阻值＞10 MΩ，剔除绝缘缺陷板卡
- 跳闸回路专项校验：逐路模拟触点通断，记录跳闸输出响应时间，确认 LED 故障指示灯正常触发
- 固件存档与封装：读取原厂标准固件版本并拍照存档，真空防静电袋密封、加厚防震木箱，粘贴 QC 合格防撕标签，支持发货前通电视频核验
现场技术避坑指南
- 固件版本冲突坑：老旧机架低版本 Control Builder 软件识别新批次 HESG324063R100J 会出现通道诊断乱码，上机前同步升级软件至 V3.0 以上；某 600MW 电厂改造曾因软件版本过低，机组保护信号丢失停机 4 小时。
- 跳闸回路接线坑：8 路输出均为双通道冗余设计，两路端子必须同步接线，只接单路会触发板卡故障红灯，联锁保护降级运行。
- ESD 静电击穿坑：电厂冬季电控柜干燥，未佩戴接地防静电手环插拔卡件，极易击穿 PROFIBUS 总线驱动芯片，整块卡丧失通讯能力。
- 背板电源余量坑：单机架满配多块 216DB61 时，需核算总功耗，机架电源预留 20% 余量，临界负载下总线会频繁闪断。
- 屏蔽接地规范坑：PROFIBUS 通讯电缆屏蔽层仅允许单端接地，两端同时接地会引入工频干扰，DI 通道持续误报触点动作。
