描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 216DB61（HESG324063R0100 / HESG216882A） |
| 通道数量 | 16 路继电器输出（单刀单掷） |
| 输出负载 | 最大 250VAC/2A 每通道 |
| 通信协议 | PROFIBUS DP/V1、Modbus RTU |
| 系统电源 | 24VDC（背板供电） |
| 工作温度 | -20°C ~ 60°C |
| 诊断功能 | 通道短路、过载、触点粘连监测 |
| 防护等级 | IP20（模块本体） |
| 安装方式 | 19 英寸机架安装（6U 高度） |
| 尺寸 | 100 × 71 × 71 mm |
| 重量 | 约 0.7 kg |

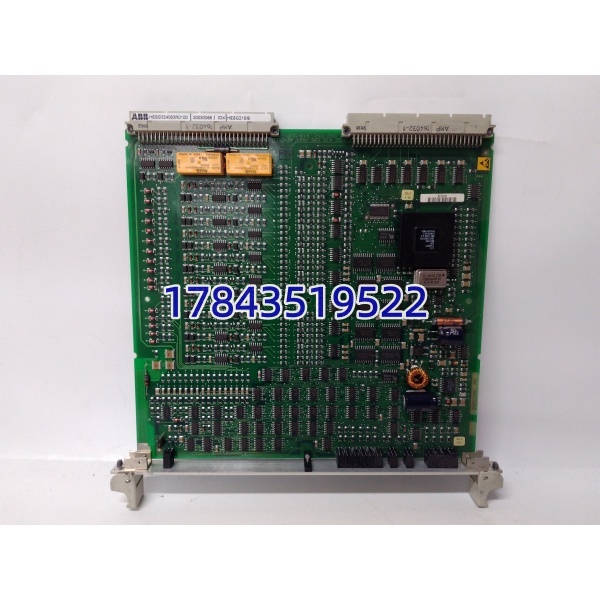

ABB 216DB61 HESG324063R0100 HESG216882A
产品深度介绍
ABB 216DB61 是 Symphony Plus DCS 系统的高密度数字量输出模块，专为大型工业过程控制设计。作为系统与现场执行器的接口，它将控制指令转换为继电器触点信号，驱动阀门、电机、指示灯等设备。
该模块采用通道级独立隔离与全负载短路保护设计，单通道故障不影响其他回路。支持热插拔与在线诊断，可实时上报继电器状态与故障信息，显著提升系统可用性与运维效率，适配火电、化工等连续生产场景。

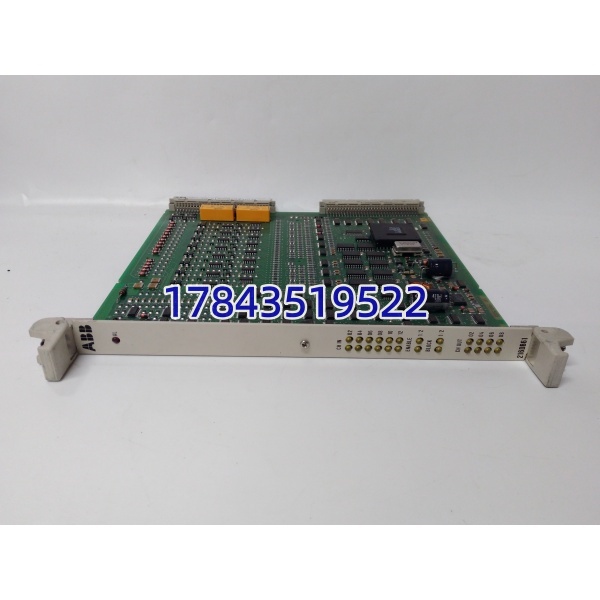

ABB 216DB61 HESG324063R0100 HESG216882A
应用场景与行业案例
工程痛点描述
流程工业的开关量控制回路常面临负载波动大、触点易烧蚀、故障难定位等问题。尤其在电厂、化工厂等关键装置，普通模块一旦失效，可能导致设备拒动或误动，引发生产中断甚至安全事故，对输出模块的可靠性与带载能力要求严苛。
典型应用场景
- 电力行业 – 火电 / 核电 DCS 控制用于锅炉电磁阀、风机挡板、给水泵辅助控制。电厂动作频繁、电磁干扰强，模块需具备长寿命触点与抗干扰能力。
- 石油化工 – 反应釜 / 联锁控制控制紧急切断阀、放空阀、搅拌电机。要求模块响应快、隔离强，确保异常工况下可靠执行安全联锁。
- 冶金行业 – 高炉 / 加热炉控制用于高炉煤气阀、加热炉烧嘴点火控制。环境高温、粉尘大，模块需宽温运行并具备浪涌保护。
- 水处理 – 大型水厂 SCADA 系统控制格栅机、加药泵、消毒装置。项目要求模块稳定、易维护，支持远程诊断与状态回传。
真实案例
某大型火电厂 DCS 系统扩容项目去年 10 月，华北某 300MW 火电机组进行 DCS 扩容，需新增 48 路开关输出控制脱硫系统阀门与挡板。原系统为 ABB Symphony Plus，仪表班长李工负责备件选型。
李工最初考虑用国产替代模块，单价便宜 60%。但样机测试时，发现国产模块在 220VAC 负载下动作 500 次后触点出现氧化，且无短路诊断功能，故障无法及时上报。
最终采购 3 块原装 216DB61 模块。安装后一次调试成功，48 路信号输出稳定，触点动作寿命超 10 万次。运行半年来，模块无任何故障，且在一次现场线路短路时，模块迅速检测到故障并上报告警，避免了控制回路损坏。
李工事后说：“火电关键回路，原装模块的稳定性和诊断能力，是替代件无法替代的长期保障。”

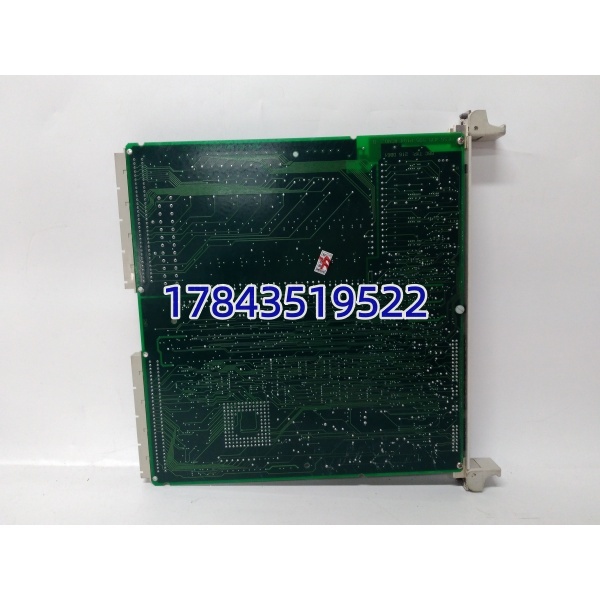

ABB 216DB61 HESG324063R0100 HESG216882A
