描述
产品深度介绍
ABB 1VCF752000（REF542PLUS）是一款面向3–36kV 中压配电网的多功能数字保护继电器。它集成了保护、测量、控制、故障录波与通信功能于一体，是变电站自动化、智能配网与工业电力系统的核心测控单元。
该装置采用模块化设计，具备高精度采样与快速故障响应能力，可在毫秒级时间内切除故障线路，保障电网与设备安全。支持 IEC 61850、Modbus 等主流通信协议，可无缝接入 SCADA 与智能电网管理系统，实现远程监控与运维。

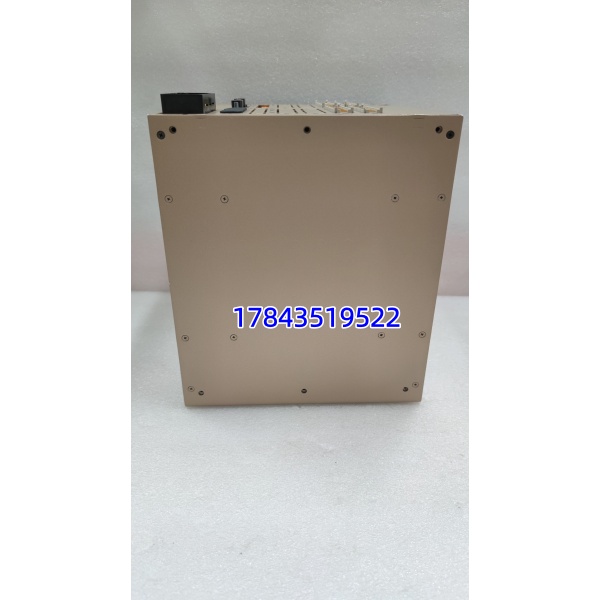

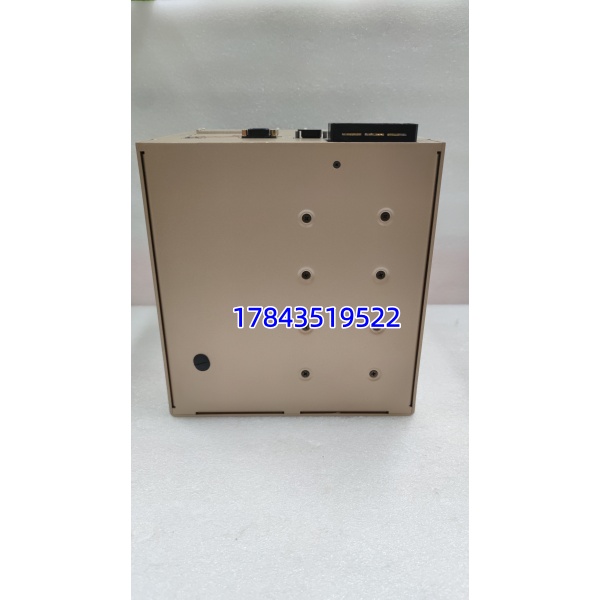

ABB 1VCF752000
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 原厂型号 | 1VCF752000（REF542PLUS） |
| 所属系列 | ABB Ability™ Relion® 650 系列 |
| 应用电压等级 | 3 kV ~ 36 kV 中压系统 |
| 保护功能 | 过流、短路、接地、过压 / 欠压、频率、同步保护 |
| 测量精度 | 电流 / 电压：0.1 级；功率 / 电能：0.2S 级 |
| 工作电源 | AC 100–240V / DC 110–220V，宽幅自适应 |
| 工作温度 | -20 °C ~ +55 °C（运行）；-25 °C ~ +70 °C（储存） |
| 通信接口 | RS232/485、以太网（IEC 61850、Modbus RTU/TCP） |
| 尺寸（宽 × 高 × 深） | 264 mm × 216 mm × 155 mm |
| 防护等级 | IP20（柜内安装） |
| 适用场景 | 变电站、工业厂房、发电厂、轨道交通、油气化工 |
核心功能特点
- 全面保护：集成过流、速断、接地、过欠压、频率异常等保护，适配馈线、变压器、电机等设备。
- 精准测量：实时监测三相电流、电压、功率、功率因数、电能质量，支持谐波分析。
- 故障录波：记录故障前后波形与事件序列，便于事后分析与定位故障点。
- 远程运维：支持 IEC 61850 标准通信，可远程定值整定、状态监控与故障诊断。
- 高可靠性：工业级抗干扰设计，通过 EMC 认证，适应强电磁干扰环境。

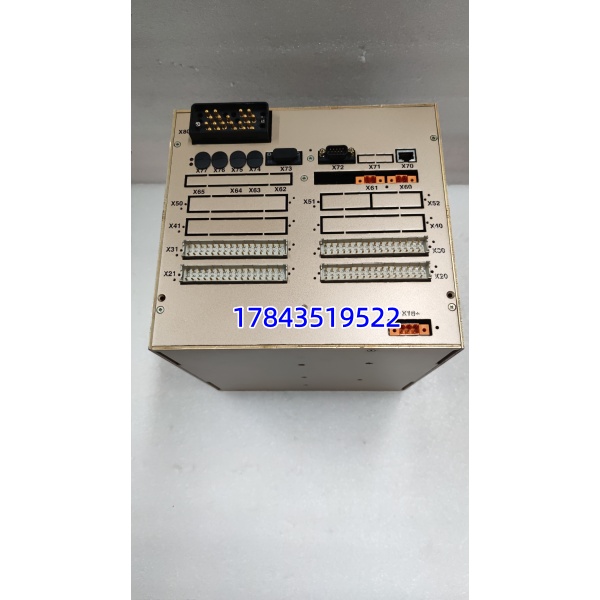

ABB 1VCF752000
安装与调试要点
1. 安装环境
- 安装于标准控制柜内，避免潮湿、粉尘与腐蚀性气体
- 预留散热空间，环境温度控制在 -20 °C ~ +55 °C
2. 接线规范
- 交流回路：CT（电流互感器）、PT（电压互感器）二次侧按相序接入
- 控制回路：接入 AC/DC 工作电源，开关量输入 / 输出接刀闸、断路器辅助触点
- 通信接线：以太网口接交换机，RS485 接总线，注意终端电阻设置
3. 调试步骤
- 通电前检查：接线无误、绝缘合格、接地可靠
- 上电初始化：装置自检，确认无硬件故障
- 定值整定：根据系统参数设置保护定值（如过流定值、时限）
- 精度校验：通入标准信号，核对测量值精度
- 传动试验：模拟故障，验证保护动作逻辑与出口跳闸正确性
- 通信联调：接入 SCADA 系统，测试数据上传与远程控制功能
常见问题解答（FAQ）
Q1：1VCF752000 主要用在什么地方？A：广泛应用于3–36kV 中压配电网，包括变电站馈线、工业厂房配电、发电厂厂用电、轨道交通供电、油气化工装置等，作为保护、测量与通信一体化终端。
Q2：与普通继电器相比有什么优势？A：传统电磁继电器功能单一、精度低、无通信；而 1VCF752000 是数字式多功能装置，集保护、测量、控制、录波、通信于一体，精度高、响应快、可远程运维，大幅降低布线与维护成本。
Q3：更换后需要重新整定参数吗？A：同型号替换可直接导入原有定值文件；首次安装需根据系统参数（如 CT/PT 变比、保护时限）重新整定并校验。
Q4：如何辨别全新原装与翻新件？A：原装全新件原厂标签清晰、序列号完整、外壳无划痕、螺丝无拆卸痕迹、电路板无补焊。可提供实物照片、出厂合格证与序列号溯源。
Q5：质保期多久？A：提供12 个月质保，覆盖非人为硬件故障；同时提供远程技术支持，协助现场调试与故障排查。
