描述
产品详情

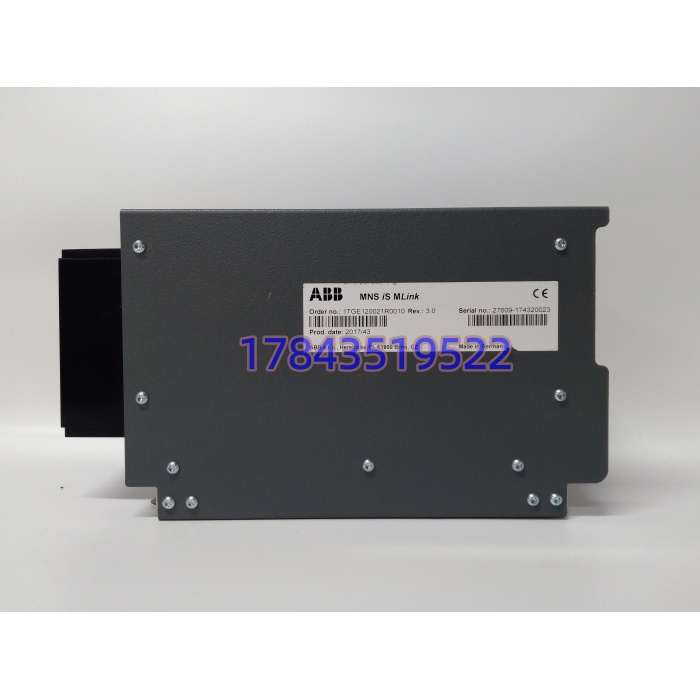

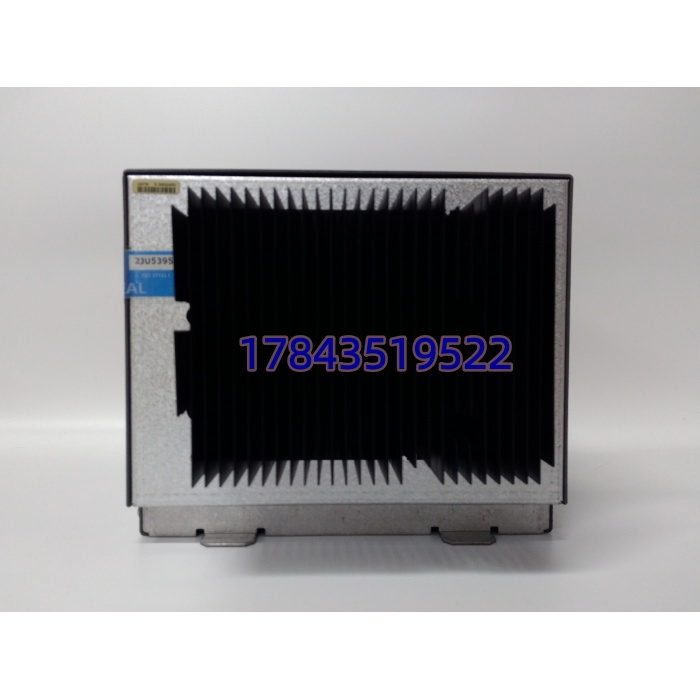

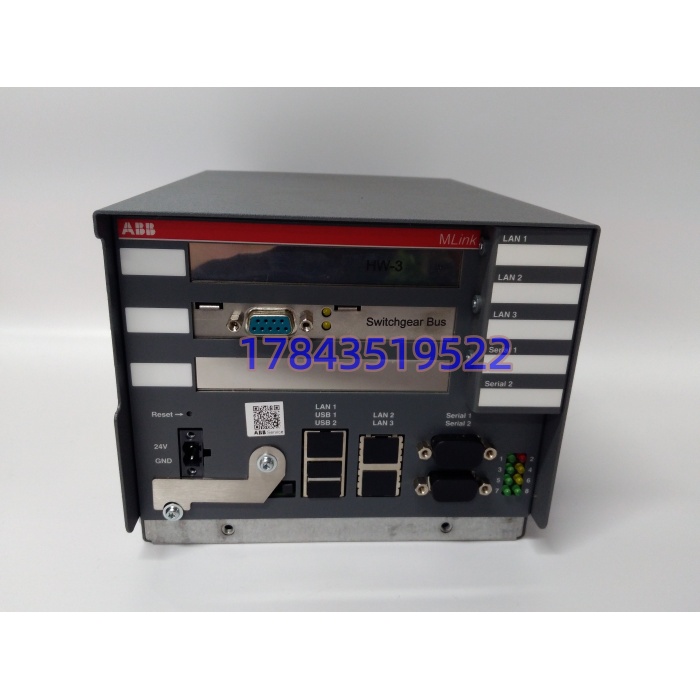

・型号：1TGE120021R0010・品牌：ABB・系列：MLink
规格参数
- 供电电源：DC24V，允许 18‑30VDC
- 网口：多路 RJ45 以太网接口
- 串行接口：RS485 接口
- 支持协议：Modbus‑TCP、Modbus‑RTU、PROFINET IO，以原厂手册为准
- 安装方式：DIN 导轨安装
- 防护等级：IP20，仅限控制柜内部
- 工作温度：‑20℃ ~ +60℃，无凝露
- 存储温度：‑40℃ ~ +85℃
- 状态指示：面板 LED，显示电源、链路、故障状态
- 配置方式：上位软件做协议映射、数据点表配置
- 硬件约束：固件版本需要匹配 800xA 系统版本
产品介绍
1TGE120021R0010 是 MLink 系列协议转换网关，用来打通第三方 PLC、仪表和 ABB 800xA DCS 的数据通路，把不同总线的数据做转发映射，解决异构设备无法直接通讯的工程问题。坦白讲，固件版本和 DCS 版本强绑定。我在现场遇到过硬件型号一致，但固件版本老旧，接入新版本 800xA 之后，部分测点丢包、通讯中断。该型号原厂仍有供货，但排期较长，不少项目会备备件缩短故障停机窗口。
应用场景与行业案例
网关一旦失效，第三方设备全部测点无法上传 DCS，操作员画面无数据，只能就地看设备本体，影响工艺监控。
‑ 化工 DCS 系统：第三方 PLC 接入 ABB 800xA，网关承担协议转换，保障工艺数据上传。‑ 火电厂辅控系统：现场智能仪表、子系统接入 DCS，减少硬件改造工作量。‑ 垃圾焚烧电站：存量第三方成套设备对接 800xA，不改动原有成套设备程序。‑ 煤化工公用工程：多套异构子系统数据汇总，网关故障会造成大批量测点失联。
真实案例：某化工厂 800xA 系统运行中，1TGE120021R0010 网关通讯中断，20 多套第三方调节阀、温度测点全部在上位机失联。仓库有同型号网关，但固件版本过低。上电之后可以建立物理链路，但是大量测点报无效，点表映射异常。等待刷好匹配固件的备件到货耗时 4 天，这 4 天运行人员只能到现场就地读取设备参数。事后仓库备件台账备注固件版本匹配要求。
