ABB 1TGE120020R0405 是 ABB 专为低压配电系统 MNS iS 系列设计的 MLink/MService 智能 CF 卡模块，集成数据存储、通信交互与系统配置功能。作为配电柜的 “数据中枢”，它负责采集电压、电流、功率等运行数据，支持 MODBUS、PROFINET 等协议，实现与上位机 SCADA 系统的无缝对接。
采用工业级闪存芯片与加固设计，具备宽温运行、抗干扰、长寿命特性。模块化即插即用，安装便捷，广泛应用于电力、油气、水处理、智能制造等低压配电监控场景，是保障配电系统数据可追溯与远程运维的核心备件。

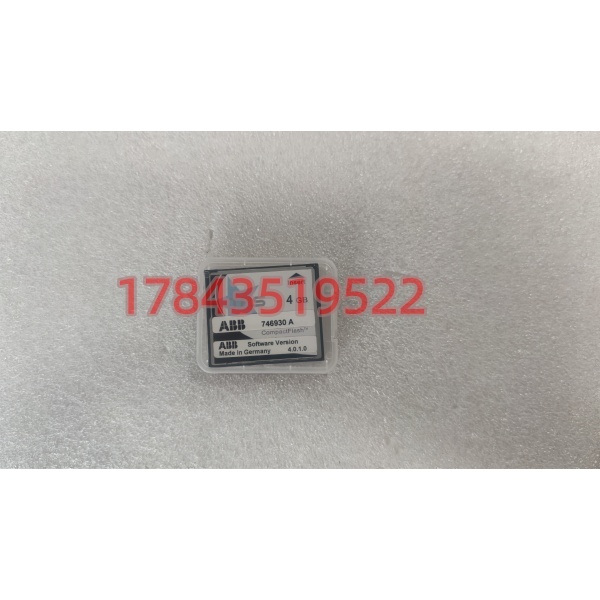

ABB 1TGE120020R0405
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 模块型号 | 1TGE120020R0405 |
| 兼容系统 | ABB MNS iS 低压配电柜系统 |
| 存储介质 | 工业级 CF 卡 |
| 支持通信协议 | MODBUS RTU/TCP、PROFINET IO |
| 工作温度 | -25℃ ~ +55℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5% ~ 95% RH（无凝露） |
| 防护等级 | IP20 |
| 安装方式 | 即插即用（MNS iS 专用卡槽） |
| 尺寸（长 × 宽 × 高） | 32 × 24 × 4 mm |
| 重量 | 约 0.02 kg |
| 认证 | CE、UL、RoHS |

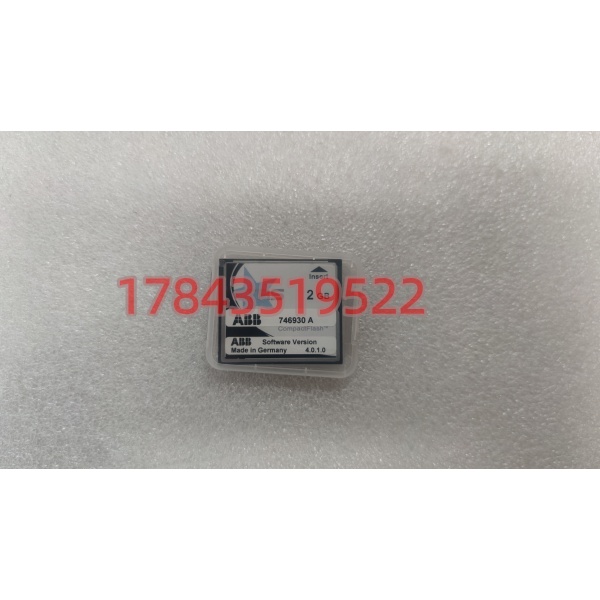

ABB 1TGE120020R0405
质量透明化检测流程
1. 入库验收检测
- 来源追溯: 核对 ABB 原厂装箱单、序列号，确认正规渠道货源。
- 防伪识别: 官网查询序列号信息，验证生产日期与真伪。
- 外观检查: 卡面无划痕、变形，金属触点无氧化、磨损，丝印清晰。
- 附件核对: 出厂合格证、质保卡齐全。
2. 上机功能测试
- 测试环境: ABB MNS iS 原厂测试机柜及仿真系统。
- 兼容性测试: 插入专用卡槽，系统自动识别，无报错。
- 存储读写测试: 写入 / 读取 1GB 测试数据，速度正常，无丢包、损坏。
- 通信测试: 接入 PROFINET 网络，与 PLC 建立通讯，数据交互正常。
- 高温老化测试: 55℃环境连续运行 24 小时，功能稳定，无异常。
- 测试记录: 生成测试报告，含数据、照片，可提供客户核验。
3. 电气参数测试
- 触点导通: 金属触点电阻＜0.5Ω，接触良好。
- 绝缘电阻: 触点与外壳绝缘电阻＞10MΩ，符合安全标准。
- 抗静电测试: 接触静电 ±8kV，模块功能正常，无损坏。
技术避坑指南
1. 卡槽插入方向错误
- 问题: 反向强行插入卡槽，导致金属触点变形、卡槽损坏。曾遇现场工程师插反，模块触点弯折，无法修复。
- 避坑:
- 核对卡槽防呆设计，标签朝上、金手指朝前插入。
- 插入时轻推，阻力均匀即可到位，勿用力过猛。
- 插入后轻轻拔动，确认卡紧不松动。
2. 通信协议配置不匹配
- 问题: 未按系统要求设置协议（如 MODBUS 误设为 PROFINET），导致数据通讯失败。
- 避坑:
- 更换前记录原模块协议参数，拍照留存。
- 新模块上机后，通过系统软件核对协议类型、波特率、站地址。
- 配置后重启系统，测试通讯连接，确保数据正常上传。
3. 高温环境长期运行
- 问题: 配电柜内温度超 55℃，模块过热导致数据读写错误、寿命缩短。
- 避坑:
- 控制柜内加装散热风扇，环境温度控制在45℃以下。
- 避免安装在变频器、变压器等强热源附近。
- 定期检查柜内温度，高温时段加强通风散热。
