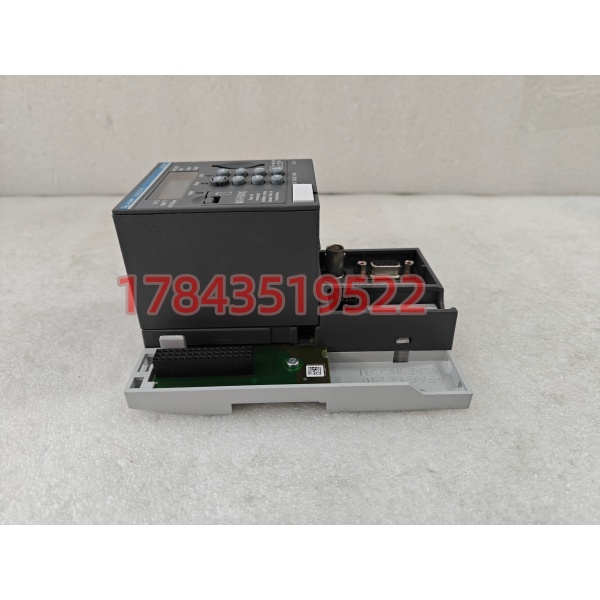

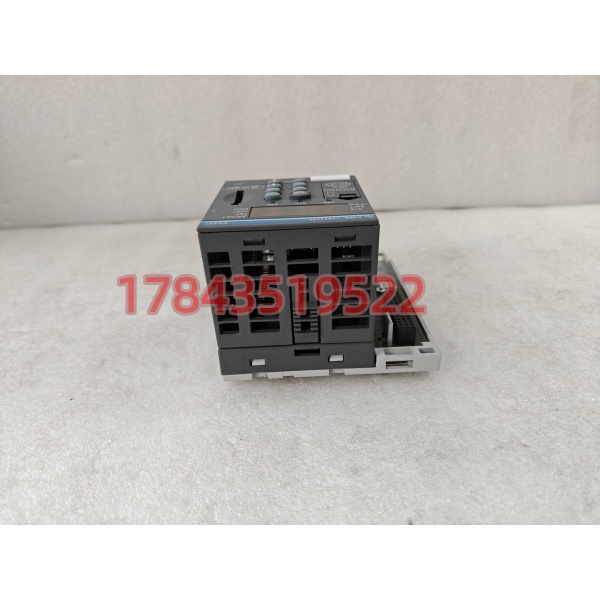

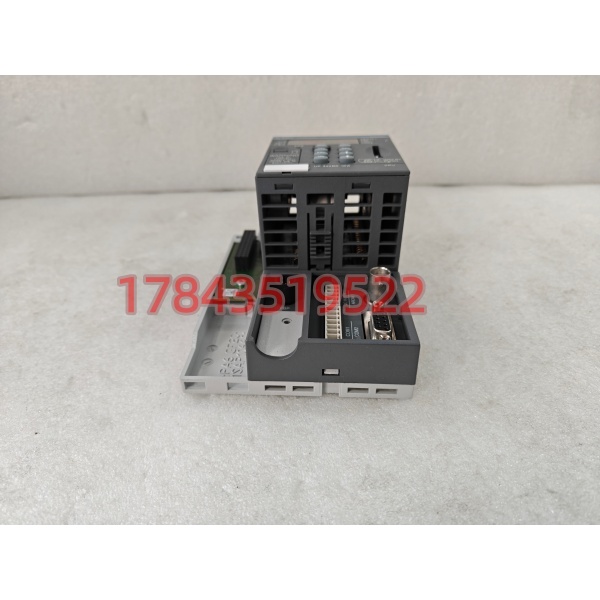

ABB 1SAP140500R3260（型号 EC581-ARCNET）是一款集成化专用控制器，核心搭载 ARCNET 高速现场总线，专为高精度运动控制与实时数据通讯场景设计。模块内置 256KB 程序内存，集成 SD 卡插槽，支持程序快速备份与恢复，配合 LCD 显示屏可实现本地状态监控与参数调试。该模块采用 24V DC 工业级供电，标配双路 RS232/485 串口与 ARCNET 接口，具备强实时性与抗干扰能力，主要应用于高宝（KBA）等高端印刷机、包装机械及生产线控制系统，负责轴控逻辑、总线通讯与设备协同管理，保障设备高速、稳定、精准运行。
1SAP140500R3260 L0864340.EC581-ARCNET
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 内存容量 | 256 KB |
| 工作电源 | 24 V DC |
| 通讯接口 | ARCNET, 2 × RS232/485 |
| 存储扩展 | SD 卡插槽 |
| 本地显示 | 集成 LCD 显示屏 |
| 适配设备 | 高宝 (KBA) 印刷机等 |
| 物理安装 | 标准 DIN 导轨 |
| 工作温度 | 0°C 至 +60°C |
| 防护等级 | IP20 (机柜内安装) |
1SAP140500R3260 L0864340.EC581-ARCNET
安装与接线指南
阶段一：准备工作（预计 12 分钟）
⚠️ 安全第一
- 确认设备已完全停机，切断主电源及 24V DC 控制电源。
- 等待 5 分钟，确保系统电容放电完毕。
- 通知相关人员，执行上锁挂牌（LOTO）程序。
阶段二：拆卸旧模块（预计 9 分钟）
- 拆除模块前盖与接线端子保护罩。
- 依次断开：ARCNET 总线、RS232/485 通讯线、24V DC 电源线、I/O 信号线。
- 每根线缆必须贴标签，标注端子号与功能。
- 用螺丝刀松开 DIN 导轨卡扣，平稳取出模块。
- 清理安装位灰尘，检查导轨及背板针脚有无弯曲、损坏。
阶段三：安装新模块（预计 15 分钟）
- 佩戴防静电手环，取出新模块，核对型号为 1SAP140500R3260。
- 将模块卡入 DIN 导轨，确保卡扣完全锁死，安装牢固。
- 复刻配置（关键）：
- 对照旧照片，设置DIP 开关（主要为 ARCNET 地址）。
- 检查 SD 卡是否插好（用于程序存储）。
- 严格按标签恢复接线：
- 电源：24V DC (+/-) 严禁接反。
- 通讯：ARCNET 总线、RS232/485 线缆对应接入。
- 信号：I/O 端子按原位置逐一接回。
- 用万用表检查：电源无短路、通讯线无交叉。
阶段四：上电调试（预计 18 分钟）
- 检查无误后，单独送上 24V DC 控制电源。
- 观察 LCD 与 LED：模块自检完成，LCD 显示正常，无报警代码。
- 通讯测试：
- 检查 ARCNET 总线状态，确认与上位机 / 其他从站通讯正常。
- 测试 RS232/485 串口数据收发。
- 程序恢复：
- 插入备份 SD 卡，下载程序至新模块。
- 核对参数，确保与原系统一致。
- 功能测试：
- 模拟触发 I/O 信号，检查逻辑响应。
- 运行设备，监控 LCD 状态，连续运行 30 分钟无异常。。
-
1SAP140500R3260 L0864340.EC581-ARCNET
常见问题解答 (FAQ)
Q1: 这款模块主要用在什么设备上？A: 它是高宝（KBA）印刷机的专用核心控制器，也广泛应用于其他需要高速 ARCNET 通讯的包装、纺织等自动化生产线。主要负责协调多轴运动、处理高速 I/O 信号及与上位机的数据交换。
Q2: 1SAP140500R3260 和 PM590-ARCNET 有什么区别？A: 两者虽都带 ARCNET，但不能互换。
- 1SAP140500R3260 (EC581)：专用型，为印刷机等设备定制，内存 256KB，硬件接口和固件专用。
- PM590-ARCNET：通用型 PLC，属于 AC500 系列，内存 2MB，编程环境与 I/O 配置完全不同。切记：替换时必须型号完全一致。
Q3: 更换时程序会丢失吗？怎么备份？A: 程序存储在内部内存及 SD 卡中。更换前务必备份。
- 备份方法：将模块上的 SD 卡拔出保存，或通过编程软件将程序导出到电脑。
- 恢复方法：新模块上电后，插入原 SD 卡即可自动加载程序，或通过软件重新下载。
