描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 1SAP140500R3260（EC581-ARCNET） |
| 供电电压 | 24V DC ±10% |
| 程序内存 | 256KB |
| 通讯接口 | ARCNET ×1、RS232/485 ×2 |
| 扩展存储 | SD 卡插槽（支持程序备份 / 恢复） |
| 显示与操作 | LCD 显示屏 + 物理按键 |
| 工作温度 | 0°C ~ +55°C |
| 安装方式 | DIN 导轨安装 |
| 编程软件 | Compact Control Builder PS501 |

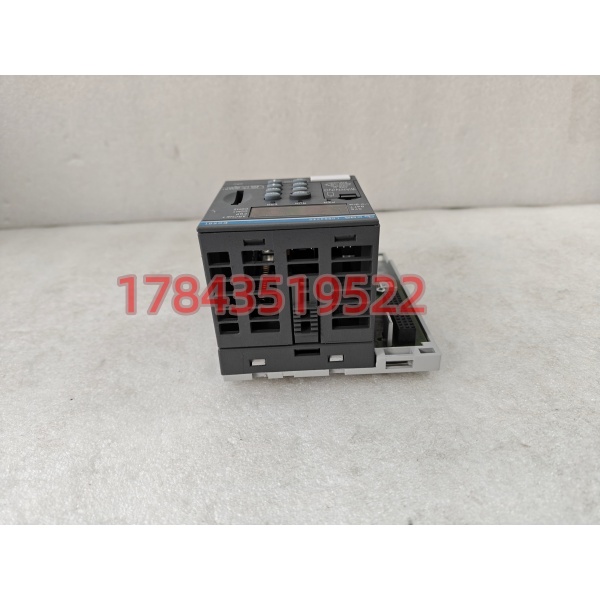

ABB 1SAP140500R3260 L0864340.EC581-ARCNET
应用场景与行业案例
工程痛点
工业现场多设备联网时，常面临通讯延迟、协议不兼容、本地调试难等问题，尤其在化工、水处理等连续生产场景，控制器需兼顾高速联网与高稳定性，避免停机风险。
典型应用场景
- 化工行业：反应釜温度 / 压力闭环控制，ARCNET 网络连接现场传感器与执行器，保障数据实时交互。
- 水处理行业：污水处理厂曝气池、加药系统控制，双串口连接 pH / 溶解氧仪表，实现远程监控与本地操作结合。
- 食品加工行业：生产线输送线、包装机逻辑控制，SD 卡快速备份程序，适配多品种换产需求。
- 制造业流水线：分布式 I/O 控制，ARCNET 连接多个远程站点，减少布线成本，提升系统扩展性。
真实案例
华东某食品加工厂旧生产线升级，原控制器通讯延迟高、无本地显示，调试需外接电脑。更换 EC581-ARCNET 后，通过 ARCNET 连接 5 个远程 I/O 站点，通讯延迟降至 10ms 内；LCD 屏直接查看设备状态，换产时通过 SD 卡一键恢复程序，单次换产时间缩短 40%，连续运行 12 个月无故障。

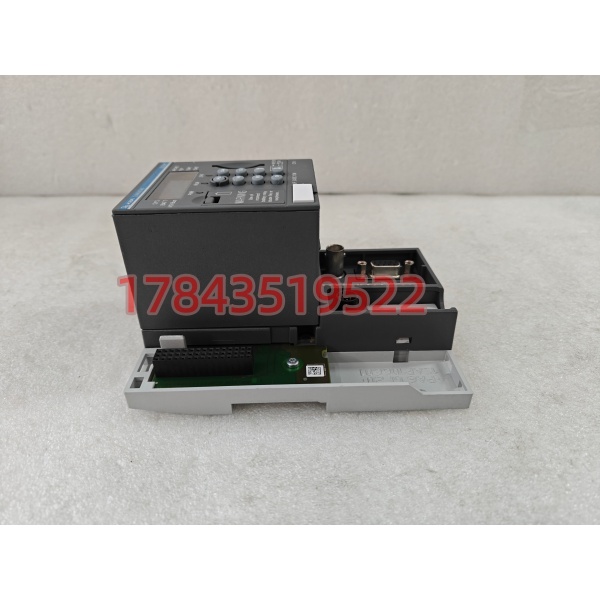

ABB 1SAP140500R3260 L0864340.EC581-ARCNET
质量透明化 SOP
- 入库验收：核验原厂装箱单与序列号，检查外壳无划痕、接口无氧化，核对 LCD 屏与按键功能完好。
- 上机测试：接入 AC500 测试机架，24V 供电连续运行 24 小时；测试 ARCNET 网络通讯、双串口数据收发、SD 卡读写功能，生成测试报告。
- 电气检测：500V 摇表测绝缘电阻＞10MΩ，测试 24V 电源输入稳定性，无过压 / 欠压报警。
- 固件验证：读取固件版本（V2.3 及以上），备份出厂配置参数，确保与 AC500 系统兼容。
- 包装出库：防静电袋密封，气泡膜加固包装，贴附 QC 合格标签，可提供测试视频与照片。
技术避坑指南
- 固件版本不匹配
- 风险：新模块固件过新，与旧系统 ARCNET 协议不兼容，导致通讯超时。
- 避坑：更换前读取原模块固件版本，采购时明确要求固件版本≤V2.5；到货后核对版本，不符则联系刷新固件。
- 案例：某项目工程师直接更换新模块，PLC 持续报通讯故障，排查 2 天后发现固件从 V2.2 升至 V3.0，降级后恢复正常。
- ARCNET 网络配置错误
- 风险：未设置终端电阻或站地址冲突，导致网络丢包、设备离线。
- 避坑：ARCNET 总线两端设备终端电阻设为 ON（120Ω），中间节点设为 OFF；更换前拍照记录旧模块站地址，新模块保持一致。
- 电源容量不足
- 风险：模块功耗约 5W，若机架挂载多模块，24V 电源余量不足，导致模块频繁重启。
- 避坑：计算机架总功耗，预留 20% 余量；若总功耗超电源额定功率，新增 24V 电源模块。
- 静电击穿风险
- 风险：冬季干燥环境，未做防静电操作，静电击穿模块通讯芯片。
- 避坑：操作时佩戴防静电手环，在防静电垫上拆装模块；拿取模块时避免触碰接口针脚。

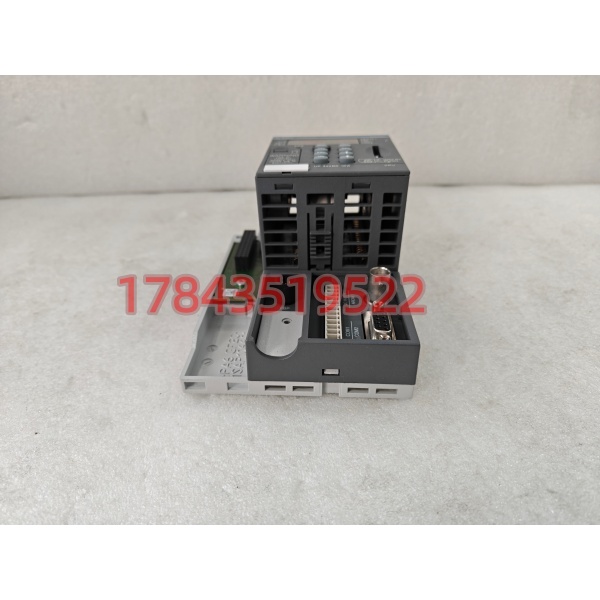

ABB 1SAP140500R3260 L0864340.EC581-ARCNET
安装与接线指南
阶段一：准备工作（10 分钟）
- 安全：断开系统 24V 电源，等待 5 分钟放电；通知生产部门停机时间。
- 工具：防静电手环、十字螺丝刀、万用表、手机（拍照记录旧模块配置）。
- 备份：导出原模块程序至 U 盘，拍照记录 ARCNET 地址、终端电阻设置、接线端子。
阶段二：拆卸旧模块（15 分钟）
- 断开 ARCNET 网线、RS232/485 串口线与 24V 电源线，标记线缆对应端子。
- 按下模块底部 DIN 导轨卡扣，垂直向上拔出模块，避免背板接口损坏。
- 清理背板接口灰尘，检查针脚无弯曲、无氧化。
阶段三：安装新模块（15 分钟）
- 佩戴防静电手环，取出新模块，核对型号与固件版本。
- 复刻配置：按照片设置 ARCNET 站地址与终端电阻，确保与原模块一致。
- 对准背板接口垂直插入模块，听到 “咔哒” 声确认卡扣锁定，模块无倾斜。
- 恢复接线：按标记连接电源线、ARCNET 网线与串口线，拧紧端子螺丝（扭矩 0.5N・m）。
阶段四：上电测试（20 分钟）
- 上电前用万用表测 24V 电源正常，无短路。
- 接通电源，观察 LCD 屏点亮，RUN 绿灯常亮，无 ERR 红灯报警。
- 连接编程软件，扫描网络识别新模块，核对固件版本，下载备份程序。
- 测试 ARCNET 通讯：与远程 I/O 站点数据交互正常；测试串口连接仪表，数据收发无误。
- 连续运行 30 分钟，无报警、无异常温升，记录模块序列号与更换时间。
常见问题解答
Q1：EC581-ARCNET 支持热插拔吗？
A：不支持。该模块为 AC500 系列核心 CPU，热插拔会导致背板电流冲击，可能烧毁模块或导致系统程序丢失，更换时必须断开 24V 电源。若需不停机更换，建议配置双 CPU 冗余系统。
Q2：EC581-ARCNET 和 PM581-ARCNET 有区别吗？
A：无本质区别。EC581-ARCNET 是订单型号（含 1SAP140500R3260 物料号），PM581-ARCNET 是系列简称，硬件、功能、参数完全一致，可直接替换。
Q3：这款模块质保多久？售后有保障吗？
A：提供 12 个月质保（自发货日起），质保范围覆盖非人为损坏的硬件故障与功能异常。售后可远程协助诊断故障，1 年内非人为问题可免费维修或更换，支持提供原厂技术支持对接。
Q4：可以直接替换旧款 AC500 系列 CPU 吗？
A：满足 2 个条件可直接替换：① 原系统为 AC500 系列；② 新模块固件版本与原系统兼容。替换后需重新下载程序，核对 ARCNET 通讯参数，避免因配置差异导致通讯故障。
